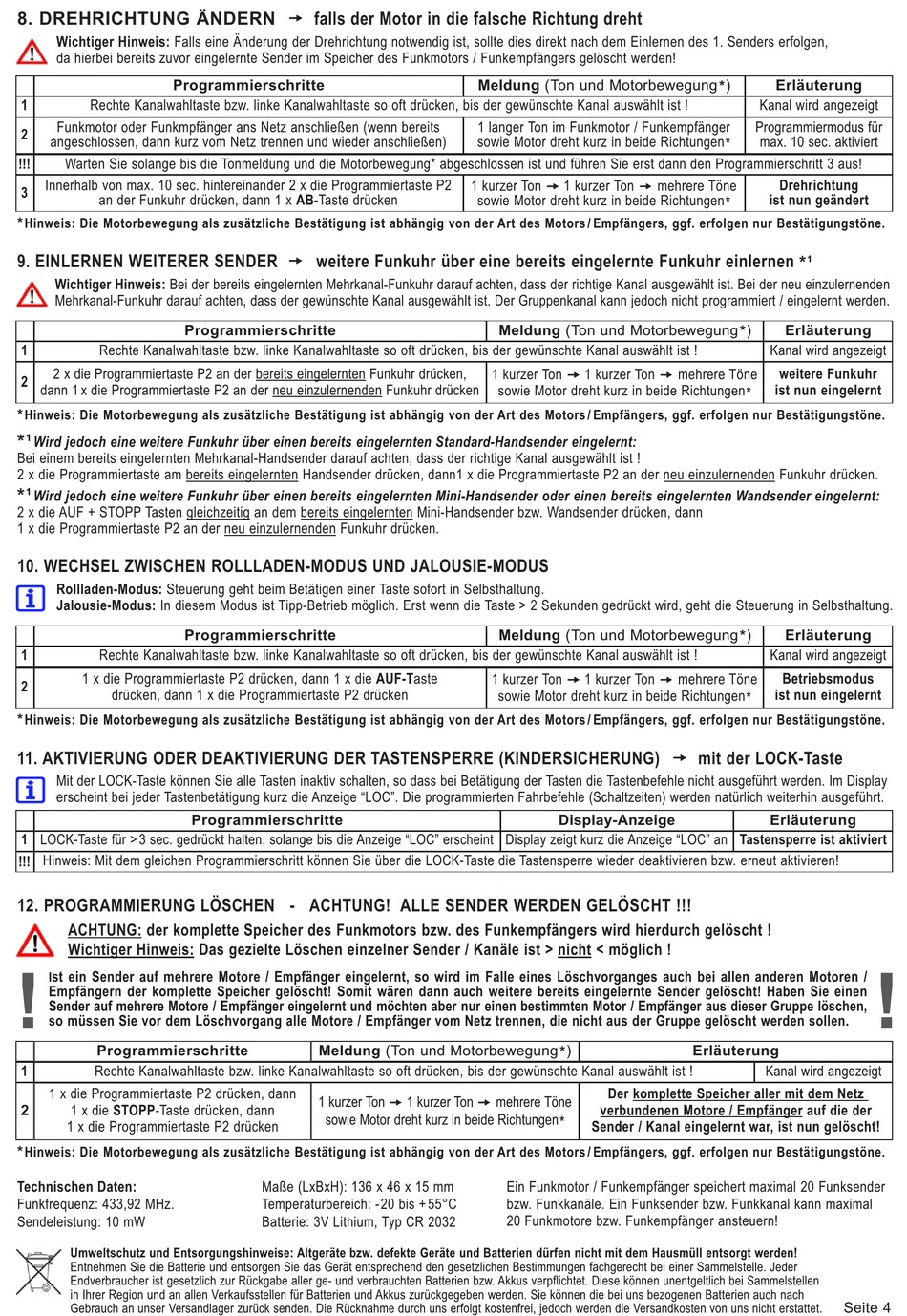

Rohrmotor24 RMF-ZF15 Betriebsanleitung Seite 4

Funk-zeitschaltuhr 15-kanal 433 mhz

Seite von 4

/ 4
Lesezeichen

8. DREHRICHTUNG ÄNDERN ' falls der Motor in die falsche Richtung dreht

Wichtiger Hinweis: Falls eine Änderung der Drehrichtung notwendig ist, sollte dies direkt nach dem Einlernen des 1. Senders erfolgen,

da hierbei bereits zuvor eingelernte Sender im Speicher des Funkmotors / Funkempfängers gelöscht werden!

Programmierschritte

Rechte Kanalwahltaste bzw. linke Kanalwahltaste so oft drücken, bis der gewünschte Kanal auswählt ist !

Funkmotor oder Funkmpfänger ans Netz anschließen (wenn bereits

angeschlossen, dann kurz vom Netz trennen und wieder anschließen)

!!!

Warten Sie solange bis die Tonmeldung und die Motorbewegung* abgeschlossen ist und führen Sie erst dann den Programmierschritt 3 aus!

Innerhalb von max. 10 sec. hintereinander 2 x die Programmiertaste P2

an der Funkuhr drücken, dann 1 x AB-Taste drücken

Hinweis: Die Motorbewegung als zusätzliche Bestätigung ist abhängig von der Art des Motors / Empfängers, ggf. erfolgen nur Bestätigungstöne.

9. EINLERNEN WEITERER SENDER ' weitere Funkuhr über eine bereits eingelernte Funkuhr einlernen *

Wichtiger Hinweis: Bei der bereits eingelernten Mehrkanal-Funkuhr darauf achten, dass der richtige Kanal ausgewählt ist. Bei der neu einzulernenden

Mehrkanal-Funkuhr darauf achten, dass der gewünschte Kanal ausgewählt ist. Der Gruppenkanal kann jedoch nicht programmiert / eingelernt werden.

Programmierschritte

Rechte Kanalwahltaste bzw. linke Kanalwahltaste so oft drücken, bis der gewünschte Kanal auswählt ist !

2 x die Programmiertaste P2 an der bereits eingelernten Funkuhr drücken,

dann 1 x die Programmiertaste P2 an der neu einzulernenden Funkuhr drücken

Hinweis: Die Motorbewegung als zusätzliche Bestätigung ist abhängig von der Art des Motors / Empfängers, ggf. erfolgen nur Bestätigungstöne.

Wird jedoch eine weitere Funkuhr über einen bereits eingelernten Standard-Handsender eingelernt:

Bei einem bereits eingelernten Mehrkanal-Handsender darauf achten, dass der richtige Kanal ausgewählt ist !

2 x die Programmiertaste am bereits eingelernten Handsender drücken, dann1 x die Programmiertaste P2 an der neu einzulernenden Funkuhr drücken.

Wird jedoch eine weitere Funkuhr über einen bereits eingelernten Mini-Handsender oder einen bereits eingelernten Wandsender eingelernt:

2 x die AUF + STOPP Tasten gleichzeitig an dem bereits eingelernten Mini-Handsender bzw. Wandsender drücken, dann

1 x die Programmiertaste P2 an der neu einzulernenden Funkuhr drücken.

10. WECHSEL ZWISCHEN ROLLLADEN-MODUS UND JALOUSIE-MODUS

Rollladen-Modus: Steuerung geht beim Betätigen einer Taste sofort in Selbsthaltung.

Jalousie-Modus: In diesem Modus ist Tipp-Betrieb möglich. Erst wenn die Taste > 2 Sekunden gedrückt wird, geht die Steuerung in Selbsthaltung.

Programmierschritte

Rechte Kanalwahltaste bzw. linke Kanalwahltaste so oft drücken, bis der gewünschte Kanal auswählt ist !

1 x die Programmiertaste P2 drücken, dann 1 x die AUF-Taste

drücken, dann 1 x die Programmiertaste P2 drücken

Hinweis: Die Motorbewegung als zusätzliche Bestätigung ist abhängig von der Art des Motors / Empfängers, ggf. erfolgen nur Bestätigungstöne.

1 LOCK-Taste für > 3 sec. gedrückt halten, solange bis die Anzeige "LOC" erscheint

Hinweis: Mit dem gleichen Programmierschritt können Sie über die LOCK-Taste die Tastensperre wieder deaktivieren bzw. erneut aktivieren!

!!!

12. PROGRAMMIERUNG LÖSCHEN - ACHTUNG! ALLE SENDER WERDEN GELÖSCHT !!!

ACHTUNG: der komplette Speicher des Funkmotors bzw. des Funkempfängers wird hierdurch gelöscht !

Wichtiger Hinweis: Das gezielte Löschen einzelner Sender / Kanäle ist > nicht < möglich !

st ein Sender auf mehrere Motore / Empfänger eingelernt, so wird im Falle eines Löschvorganges auch bei allen anderen Motoren /

Empfängern der komplette Speicher gelöscht! Somit wären dann auch weitere bereits eingelernte Sender gelöscht! Haben Sie einen

Sender auf mehrere Motore / Empfänger eingelernt und möchten aber nur einen bestimmten Motor / Empfänger aus dieser Gruppe löschen,

so müssen Sie vor dem Löschvorgang alle Motore / Empfänger vom Netz trennen, die nicht aus der Gruppe gelöscht werden sollen.

Programmierschritte

Rechte Kanalwahltaste bzw. linke Kanalwahltaste so oft drücken, bis der gewünschte Kanal auswählt ist !

1 x die Programmiertaste P2 drücken, dann

1 x die STOPP-Taste drücken, dann

1 x die Programmiertaste P2 drücken

Hinweis: Die Motorbewegung als zusätzliche Bestätigung ist abhängig von der Art des Motors / Empfängers, ggf. erfolgen nur Bestätigungstöne.

Technischen Daten:

Funkfrequenz: 433,92 MHz.

Sendeleistung: 10 mW

Umweltschutz und Entsorgungshinweise: Altgeräte bzw. defekte Geräte und Batterien dürfen nicht mit dem Hausmüll entsorgt werden!

Entnehmen Sie die Batterie und entsorgen Sie das Gerät entsprechend den gesetzlichen Bestimmungen fachgerecht bei einer Sammelstelle. Jeder

Endverbraucher ist gesetzlich zur Rückgabe aller ge- und verbrauchten Batterien bzw. Akkus verpflichtet. Diese können unentgeltlich bei Sammelstellen

in Ihrer Region und an allen Verkaufsstellen für Batterien und Akkus zurückgegeben werden. Sie können die bei uns bezogenen Batterien auch nach

Gebrauch an unser Versandlager zurück senden. Die Rücknahme durch uns erfolgt kostenfrei, jedoch werden die Versandkosten von uns nicht erstattet.

Programmierschritte

Meldung (Ton und Motorbewegung * )

1 kurzer Ton
