Rohrmotor24 RMF-Z1-HQ Betriebsanleitung

Funk-Zeitschaltuhr RMF-Z1-HQ
WICHTIGE SICHERHEITSHINWEISE - BITTE SORGFÄLTIG LESEN UND AUFBEWAHREN
Bestimmungsgemäße Verwendung: Diese Fernsteuerungen sind ausschließlich für den Betrieb von Rollladen-/Sonnenschutzanlagen in Verbindung
mit einem Funkrohrmotor oder einem externen Funkempfänger der Serie RMF geeignet. Andere oder bereits vorhandene Fernsteuerungen sind nicht
kompatibel mit dem RMF-Funksystem. Das RMF-Funksystem ist nur für einwandfrei funktionierende Geräte und Anlagen zulässig, bei denen eine
Fehlbedienung oder Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen, Tiere oder Sachen ergibt. Verwenden Sie das RMF-
Funksystem und seine Komponenten nie zur Fernsteuerung von Sicherheitsanwendungen, Geräten und Anlagen mit erhöhten sicherheitstechnischen
Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen
und Bestimmungen zum Errichten solcher Anlagen. Eine andere oder eine darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß.
Werden die Steuerungen, Motoren und das Zubehör nicht bestimmungsgemäß verwendet, bzw. für andere als die oben genannten Einsätze benutzt,
oder werden Veränderungen an diesen Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter
nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. Dies gilt auch bei unsachgemäßem Handeln und für Schäden und
Betriebsstörungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben.
Die Fernsteuerung ist auf Beschädigungen zu prüfen, im Falle der Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Die Fernsteuerung ist nur für den sachgemäßen Gebrauch, wie in der Anleitung beschrieben, bestimmt und darf nur in trockenen Räumen verwendet
werden. Jegliche Gewährleistungsansprüche und Ansprüche aufgrund von Folgeschäden gegenüber dem Hersteller oder Anbieter entfallen bei:
fehlerhaftem Einbau oder Installation, mangelnder Wartung und Pflege, Nichtbeachtung der Betriebsanleitung, Änderungen oder Modifikationen am
Gerät, unsachgemäße Bedienung oder Beanspruchung, äußere Einwirkungen wie Stöße, Schläge oder Witterung, Reparaturen und Abänderungen
von dritten nicht autorisierten Stellen, Verwendung ungeeigneter Zubehörteile, Funktionsstörungen durch ungünstige Montageorte der Empfänger
und Sender oder durch aktive Störquellen (wie z. B. andere Funkanlagen die im 433 MHz Band senden) oder durch passive Störquellen (wie z. B.
die Bausubstanz des Gebäudes), sonstige Funkstörungen.
Die Rollladen-/Sonnenschutzanlage während des Betriebes immer beobachten. Der Fahrbereich der Anlage muss während des Betriebes einsehbar
sein. Nie in die laufende Anlage oder in bewegte Teile greifen. Halten Sie Personen aus dem Fahrbereich der Anlage fern. Die Fernsteuerungen sollen
in Sichtweite des angetriebenen Produktes und für Kinder unerreichbar montiert, bzw. aufbewahrt werden. Erlauben Sie Kindern nicht mit den
Fernsteuerungen und mit der Anlage zu spielen. Alle Personen müssen im sicheren Gebrauch der Fernsteuerungen und der Anlage unterwiesen sein.

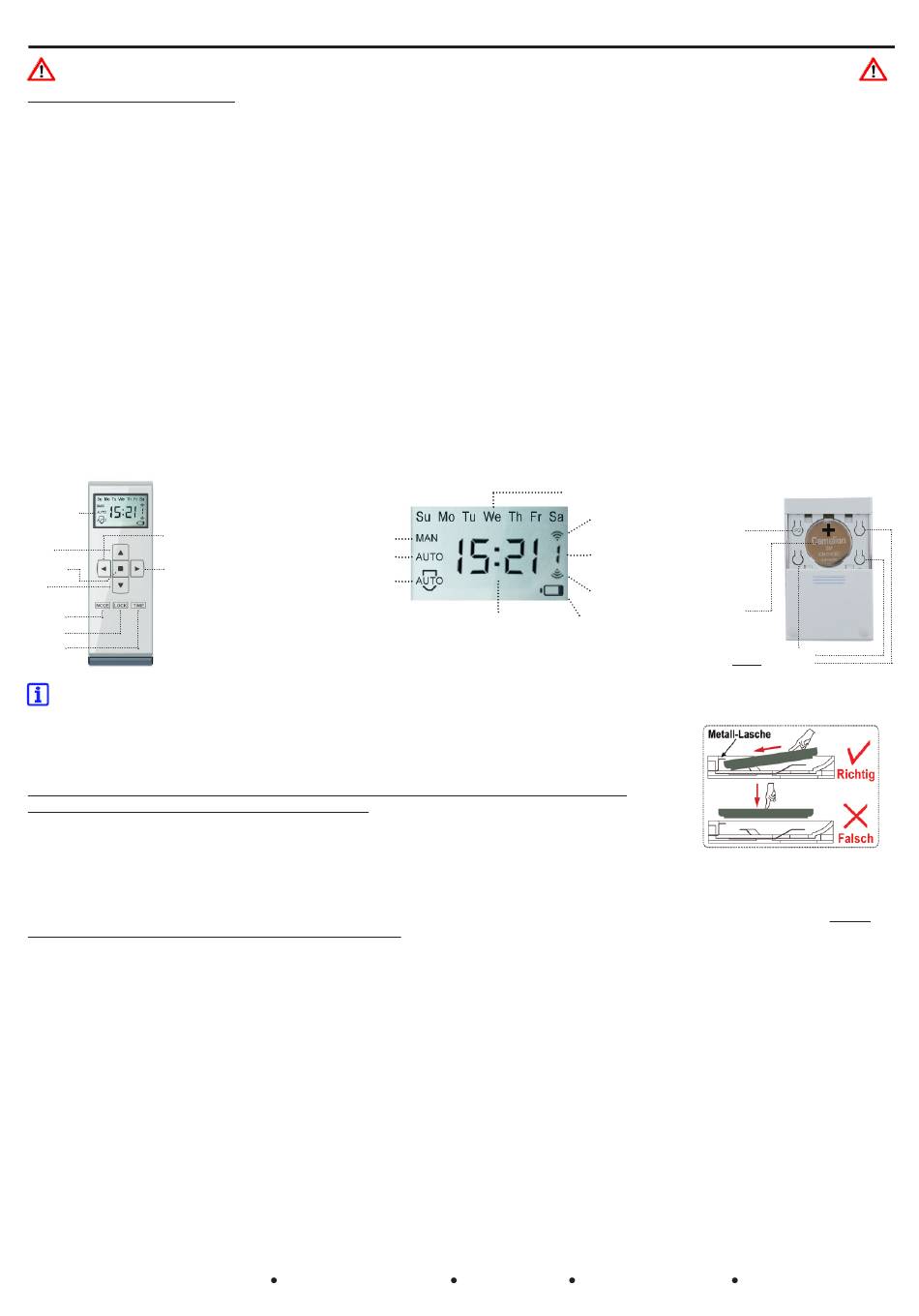

(Abb. 1) Tastenbelegung:
linke
Kanalwahltaste*
DISPLAY
Kanalauswahl in
absteigender
Richtung
AUF
rechte
STOPP
Kanalwahltaste *
AB
Kanalauswahl in
aufsteigender
MODE
Richtung
LOCK
*
Die Kanalwahl-Tasten dienen bei dieser
TIME
1-Kanal Funkuhr nur zur Programmierung!
Bitte entfernen Sie die transparente Schutzfolie, die sich auf der Frontseite des weißen Gehäuses der Funk-Zeitschaltuhr befindet !
1. BATTERIE EINLEGEN / WERKSEITIGE EINSTELLUNGEN / BATTERIEWECHSEL
Batterie einlegen: Öffnen Sie das Batteriefach (auf der Rückseite der Funkuhr), indem Sie den Deckel vom
Batteriefach herunterschieben. Batterie (Pluspol sichtbar nach oben) in die Batteriehalterung einlegen.
Achtung! Beim Einlegen darauf achten, dass die Batterie vorsichtig unter der oberhalb liegenden kleinen
Metall-Lasche (Pluspol) geschoben wird (siehe Bild rechts). Erst dann die Batterie flächig in die
Batteriehalterung eindrücken, bis Sie hörbar einrastet. Danach das Batteriefach wieder schließen. Wenn die
Batterie korrekt eingelegt wurde, wird die werkseitig eingestellte Uhrzeit "10:00" und der Tag "Mo" angezeigt.
Batteriewechsel: Bei schwacher Batterie erscheint im Display das Batteriesymbol (Abb. 2). Erscheint das Batteriesymbol im Display oder wird die optische
Anzeige des Displays schwächer oder es hat sich die Sendeleistung bzw. die Funk-Reichweite der Funkuhr verringert und es kommt zu Störungen bei der
Übertragung der Funkbefehle, so sollte die Batterie ersetzt (ausgetauscht) werden. Verwenden Sie ausschließlich nur Batterien mit der Typenbezeichnung
3V Lithium CR 2430 ! Die Funkuhr besitzt eine Gangreserve von ca. 15 sec., die während des Batteriewechsels alle Einstellungen speichert. Es darf
jedoch während des Batteriewechsels keine Taste betätigt werden! Im Falle eines längeren Batterieausfalls oder einer Tastenbetätigung während des
Batteriewechsels, geht die Funkuhr wieder in die werkseitig eingestellte Uhrzeit "10:00" und Wochentag "Mo" zurück. Nach dem Batteriewechsel muss
dann lediglich die Uhrzeit und der Wochentag erneut eingestellt werden. Die programmierten Schaltzeiten bleiben jedoch erhalten.
Betätigen Sie nach dem Einlegen der neuen Batterie 1 x kurz die "P2" Programmiertaste (Abb. 3), damit das Batterie-Symbol im Display wieder erlischt.
!! WICHTIGE HINWEISE ZUR FUNKTECHNIK, FUNKREICHWEITE UND FUNKSTÖRQUELLEN !!
Die maximale Reichweite des Funksignals beträgt im freien Feld bis zu 200 m und im Gebäude bis zu 30 m. Diese Angaben beziehen sich auf eine
ungestörte Umgebung. Aktive und passive Störquellen sowie ungünstige Montageorte der Empfänger und Sender können jedoch die Reichweite
des Funksignals stark verringern und somit zu Funktionsstörungen führen und die Leistung der Sender und Empfänger stark beeinträchtigen.
Aktive Störquellen sind z.B. andere lokale Funkanlagen welche im 433 MHz Band senden; andere Funkquellen wie z.B. GSM/DECT/ WLAN; Geräte
mit hohen elektromagnetischen Strahlungen wie z.B. TV-, Computer-, Audio- und Videoanlagen, Mikrowellen, Spül-/Waschmaschinen. Passive
Störquellen sind alle Hindernisse in der Bausubstanz des Gebäudes. Wände und Decken schwächen (dämpfen) die Funksignale ab und führen
somit je nach Beschaffenheit der verwendeten Baumaterialien mehr oder weniger zu einer Reduzierung der Reichweite.
So beträgt die Dämpfung der Funksignale z.B. bei Holz, Gips, Glas unbeschichtet, ohne Metall: 0...10 % ;
Backsteinmauer, Pressspanplatten: 5...35 % ; Beton mit Armierung aus Eisen: 30...90 % ; Metall, Aluminiumkaschierungen: 90...100 %.
Bei der Planung muss daher auf einen ausreichenden Funkempfang geachtet werden und vor der Montage an der gewünschten Stelle die
einwandfreie Funktion von Sender und Empfänger geprüft werden. Dies gilt insbesondere dann, wenn sich der Sender in einem anderen Raum
befindet und das Funksignal somit durch Wände und Decken dringen muss. Weiterhin sollten Sender und Empfänger nie auf oder in direkter Nähe
von Metallflächen, in Schalt-/Metallschränken oder am Boden bzw. in dessen Nähe montiert werden. Die ideale Montagehöhe ist > 1,5 m. Beachten
Sie auch, dass zwischen zwei Empfängern sowie zwischen Sender und Empfänger ein Mindestabstand von 0,5 m eingehalten werden sollte.
rohrmotor24 e.K. Dieter Martens
Vers. RMF-Z1-HQ 2018-12
1-Kanal 433 MHz. Betriebsanleitung
(Abb. 2) Display-Anzeigen:
Anzeige der
Betriebsart:
Manuell
Automatik (1,2,3)
Urlaub/Zufall (1,2,3)
AUF- oder AB-Schaltzeit
(je nach Menü)
Margarete-Steiff-Str. 5
Wochentage
= AUF
Wochen-
schema
(1,2,3)
= AB
Uhrzeit bzw.
Batterie-Symbol
für schwache
Batterie
28844 Weyhe Tel. 0421-69 60 60 90
(Abb. 3) Rückseite:
Programmier-
Taste "P2"
unter dem
Batteriefach-
Deckel
Batteriefach-
Batterie
Deckel
(CR 2430)
(aufgeschoben)
3 Tasten ohne Funktion
