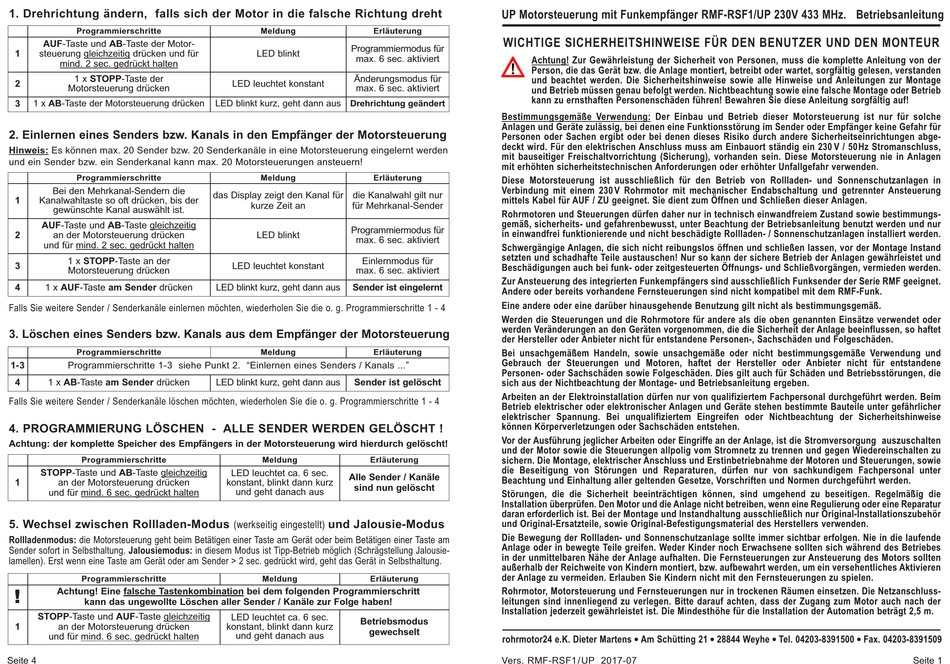

Rohrmotor24 RMF-RSF1/UP Betriebsanleitung

1. Drehrichtung ändern, falls sich der Motor in die falsche Richtung dreht
Programmierschritte
AUF-Taste und AB-Taste der Motor-
1 steuerung gleichzeitig drücken und für
mind. 2 sec. gedrückt halten
1 x STOPP-Taste der
2
Motorsteuerung drücken
3 1 x AB-Taste der Motorsteuerung drücken
2. Einlernen eines Senders bzw. Kanals in den Empfänger der Motorsteuerung
Hinweis: Es können max. 20 Sender bzw. 20 Senderkanäle in eine Motorsteuerung eingelernt werden
und ein Sender bzw. ein Senderkanal kann max. 20 Motorsteuerungen ansteuern!
Programmierschritte
Bei den Mehrkanal-Sendern die
1 Kanalwahltaste so oft drücken, bis der
gewünschte Kanal auswählt ist.
AUF-Taste und AB-Taste gleichzeitig
2 an der Motorsteuerung drücken
und für mind. 2 sec. gedrückt halten
1 x STOPP-Taste an der
3
Motorsteuerung drücken
4 1 x AUF-Taste am Sender drücken
Falls Sie weitere Sender / Senderkanäle einlernen möchten, wiederholen Sie die o. g. Programmierschritte 1 - 4
3. Löschen eines Senders bzw. Kanals aus dem Empfänger der Motorsteuerung
Programmierschritte
1-3 Programmierschritte 1-3 siehe Punkt 2. "Einlernen eines Senders / Kanals ..."
4 1 x AB-Taste am Sender drücken
Falls Sie weitere Sender / Senderkanäle löschen möchten, wiederholen Sie die o. g. Programmierschritte 1 - 4
4. PROGRAMMIERUNG LÖSCHEN - ALLE SENDER WERDEN GELÖSCHT !
Achtung: der komplette Speicher des Empfängers in der Motorsteuerung wird hierdurch gelöscht!
Programmierschritte
STOPP-Taste und AB-Taste gleichzeitig
1 an der Motorsteuerung drücken
und für mind. 6 sec. gedrückt halten
5. Wechsel zwischen Rollladen-Modus
Rollladenmodus: die Motorsteuerung geht beim Betätigen einer Taste am Gerät oder beim Betätigen einer Taste am
Sender sofort in Selbsthaltung. Jalousiemodus: in diesem Modus ist Tipp-Betrieb möglich (Schrägstellung Jalousie-
lamellen). Erst wenn eine Taste am Gerät oder am Sender > 2 sec. gedrückt wird, geht das Gerät in Selbsthaltung.
Programmierschritte
Achtung! Eine falsche Tastenkombination bei dem folgenden Programmierschritt
kann das ungewollte Löschen aller Sender / Kanäle zur Folge haben!
STOPP-Taste und AUF-Taste gleichzeitig
1 an der Motorsteuerung drücken
und für mind. 6 sec. gedrückt halten
Seite 4
Meldung Erläuterung
Programmiermodus für
LED blinkt
max. 6 sec. aktiviert
Änderungsmodus für
LED leuchtet konstant
max. 6 sec. aktiviert
LED blinkt kurz, geht dann aus Drehrichtung geändert
Meldung Erläuterung
das Display zeigt den Kanal für die Kanalwahl gilt nur
kurze Zeit an für Mehrkanal-Sender
Programmiermodus für
LED blinkt
max. 6 sec. aktiviert
Einlernmodus für
LED leuchtet konstant
max. 6 sec. aktiviert
LED blinkt kurz, geht dann aus Sender ist eingelernt
Meldung Erläuterung
LED blinkt kurz, geht dann aus Sender ist gelöscht
Meldung Erläuterung
LED leuchtet ca. 6 sec.
Alle Sender / Kanäle
konstant, blinkt dann kurz
sind nun gelöscht
und geht danach aus
und Jalousie-Modus
(werkseitig eingestellt)
Meldung Erläuterung
LED leuchtet ca. 6 sec.
Betriebsmodus
konstant, blinkt dann kurz
gewechselt
und geht danach aus
UP Motorsteuerung mit Funkempfänger RMF-RSF1/UP 230V 433 MHz. Betriebsanleitung
WICHTIGE SICHERHEITSHINWEISE FÜR DEN BENUTZER UND DEN MONTEUR
Achtung! Zur Gewährleistung der Sicherheit von Personen, muss die komplette Anleitung von der
Person, die das Gerät bzw. die Anlage montiert, betreibt oder wartet, sorgfältig gelesen, verstanden
und beachtet werden. Die Sicherheitshinweise sowie alle Hinweise und Anleitungen zur Montage
und Betrieb müssen genau befolgt werden. Nichtbeachtung sowie eine falsche Montage oder Betrieb
kann zu ernsthaften Personenschäden führen! Bewahren Sie diese Anleitung sorgfältig auf!
Bestimmungsgemäße Verwendung: Der Einbau und Betrieb dieser Motorsteuerung ist nur für solche
Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für
Personen oder Sachen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abge-
deckt wird. Für den elektrischen Anschluss muss am Einbauort ständig ein 230 V / 50Hz Stromanschluss,
mit bauseitiger Freischaltvorrichtung (Sicherung), vorhanden sein. Diese Motorsteuerung nie in Anlagen
mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr verwenden.
Diese Motorsteuerung ist ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen in
Verbindung mit einem 230 V Rohrmotor mit mechanischer Endabschaltung und getrennter Ansteuerung
mittels Kabel für AUF / ZU geeignet. Sie dient zum Öffnen und Schließen dieser Anlagen.
Rohrmotoren und Steuerungen dürfen daher nur in technisch einwandfreiem Zustand sowie bestimmungs-
gemäß, sicherheits- und gefahrenbewusst, unter Beachtung der Betriebsanleitung benutzt werden und nur
in einwandfrei funktionierende und nicht beschädigte Rollladen- / Sonnenschutzanlagen installiert werden.
Schwergängige Anlagen, die sich nicht reibungslos öffnen und schließen lassen, vor der Montage Instand
setzten und schadhafte Teile austauschen! Nur so kann der sichere Betrieb der Anlagen gewährleistet und
Beschädigungen auch bei funk- oder zeitgesteuerten Öffnungs- und Schließvorgängen, vermieden werden.
Zur Ansteuerung des integrierten Funkempfängers sind ausschließlich Funksender der Serie RMF geeignet.
Andere oder bereits vorhandene Fernsteuerungen sind nicht kompatibel mit dem RMF-Funk.
Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß.
Werden die Steuerungen und die Rohrmotore für andere als die oben genannten Einsätze verwendet oder
werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet
der Hersteller oder Anbieter nicht für entstandene Personen-, Sachschäden und Folgeschäden.
Bei unsachgemäßem Handeln, sowie unsachgemäße oder nicht bestimmungsgemäße Verwendung und
Gebrauch der Steuerungen und Motoren, haftet der Hersteller oder Anbieter nicht für entstandene
Personen- oder Sachschäden sowie Folgeschäden. Dies gilt auch für Schäden und Betriebsstörungen, die
sich aus der Nichtbeachtung der Montage- und Betriebsanleitung ergeben.
Arbeiten an der Elektroinstallation dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Beim
Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile unter gefährlicher
elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Sicherheitshinweise
können Körperverletzungen oder Sachschäden entstehen.
Vor der Ausführung jeglicher Arbeiten oder Eingriffe an der Anlage, ist die Stromversorgung auszuschalten
und der Motor sowie die Steuerungen allpolig vom Stromnetz zu trennen und gegen Wiedereinschalten zu
sichern. Die Montage, elektrischer Anschluss und Erstinbetriebnahme der Motoren und Steuerungen, sowie
die Beseitigung von Störungen und Reparaturen, dürfen nur von sachkundigem Fachpersonal unter
Beachtung und Einhaltung aller geltenden Gesetze, Vorschriften und Normen durchgeführt werden.
Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Regelmäßig die
Installation überprüfen. Den Motor und die Anlage nicht betreiben, wenn eine Regulierung oder eine Reparatur
daran erforderlich ist. Bei der Montage und Instandhaltung ausschließlich nur Original-Installationszubehör
und Original-Ersatzteile, sowie Original-Befestigungsmaterial des Herstellers verwenden.
Die Bewegung der Rollladen- und Sonnenschutzanlage sollte immer sichtbar erfolgen. Nie in die laufende
Anlage oder in bewegte Teile greifen. Weder Kinder noch Erwachsene sollten sich während des Betriebes
in der unmittelbaren Nähe der Anlage aufhalten. Die Fernsteuerungen zur Ansteuerung des Motors sollten
außerhalb der Reichweite von Kindern montiert, bzw. aufbewahrt werden, um ein versehentliches Aktivieren
der Anlage zu vermeiden. Erlauben Sie Kindern nicht mit den Fernsteuerungen zu spielen.
Rohrmotor, Motorsteuerung und Fernsteuerungen nur in trockenen Räumen einsetzen. Die Netzanschluss-
leitungen sind innenliegend zu verlegen. Bitte darauf achten, dass der Zugang zum Motor auch nach der
Installation jederzeit gewährleistet ist. Die Mindesthöhe für die Installation der Automation beträgt 2,5 m.
rohrmotor24 e.K. Dieter Martens Am Schütting 21
l
Vers. RMF-RSF1 / UP 2017-07
28844 Weyhe Tel. 04203-8391500 Fax. 04203-8391509
l l l
Seite 1
