Technisches Handbuch Dimmaktor AKD
2.3 Aufbau & Bedienung
Der Dimmaktor (hier in der vierfachen Ausführung) verfügt über einen Programmier-Knopf, sowie
über eine Programmier-LED, welche einen betätigten Programmier-Knopf anzeigt. Mit der
Busanschlussklemme kann die Buskommunikation hergestellt werden.
Jeder Kanal hat eine separate Zuleitung(siehe Anschluss-Schema). Der Neutralleiter muss für jeden
Kanal separat angeschlossen werden und darf nicht über das Gerät gebrückt werden, vgl. 2.2.2
Anschluss-Schema.
Der Dimmaktor verfügt über je eine grüne Status LED pro Kanal. Diese LEDs signalisieren einen
geschalteten Ausgang, sowie einen über die Handbedienung ausgewählten Ausgang. Die roten LEDs
pro Kanal sind die LEDs, welche für die Alarmfunktion zuständig sind. Diese LEDs zeigen die drei
verschiedenen Alarme mit unterschiedlichem Leuchtverhalten an. Eine Übersicht über das
A zeige erhalte der LEDs fi de Sie u ter „ .4 A zeige LEDs u d Ha d edie u g".
Die Funktion der Handbedienung finden Sie ebenfalls im nachfolgenden Abschnitt.

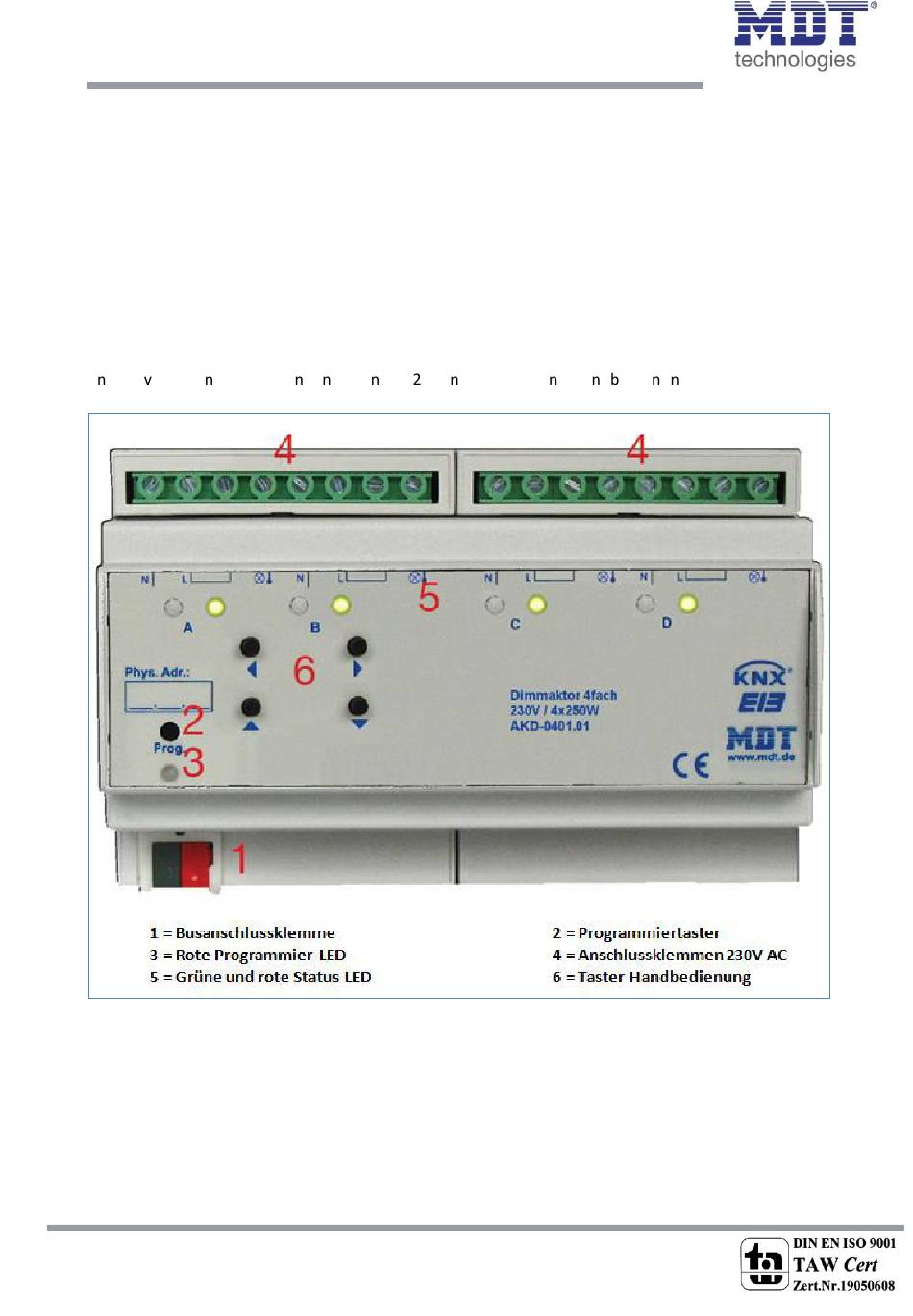

Abbildung 3: Übersicht Hardwaremodul (AKD 0401.01)
