indexa RSK3 Bedienungsanleitung

Riegelschaltkontakt RSK3
Art. Nr. 33204
VdS Anerkennungsnr.:
G 107 060 C
(100 13 36 C)
Bedienungsanleitung
Einleitung
Der RSK3 ist für die Montage u.a. im Türschließerblech zur
Verschlussüberwachung der Verriegelung geeignet, jedoch nicht für
die Eingangstür. Ferner kann der RSK3 zur Scharfschaltung, jedoch
nicht zur Unscharfschaltung verwendet werden. Der Riegel-
schaltkontakt wird durch Betätigung des Schlossriegels aktiviert. Die
Meldung kann für Einbruchmeldeanlagen und Überwachungs-
systeme ausgewertet bzw. angezeigt werden.

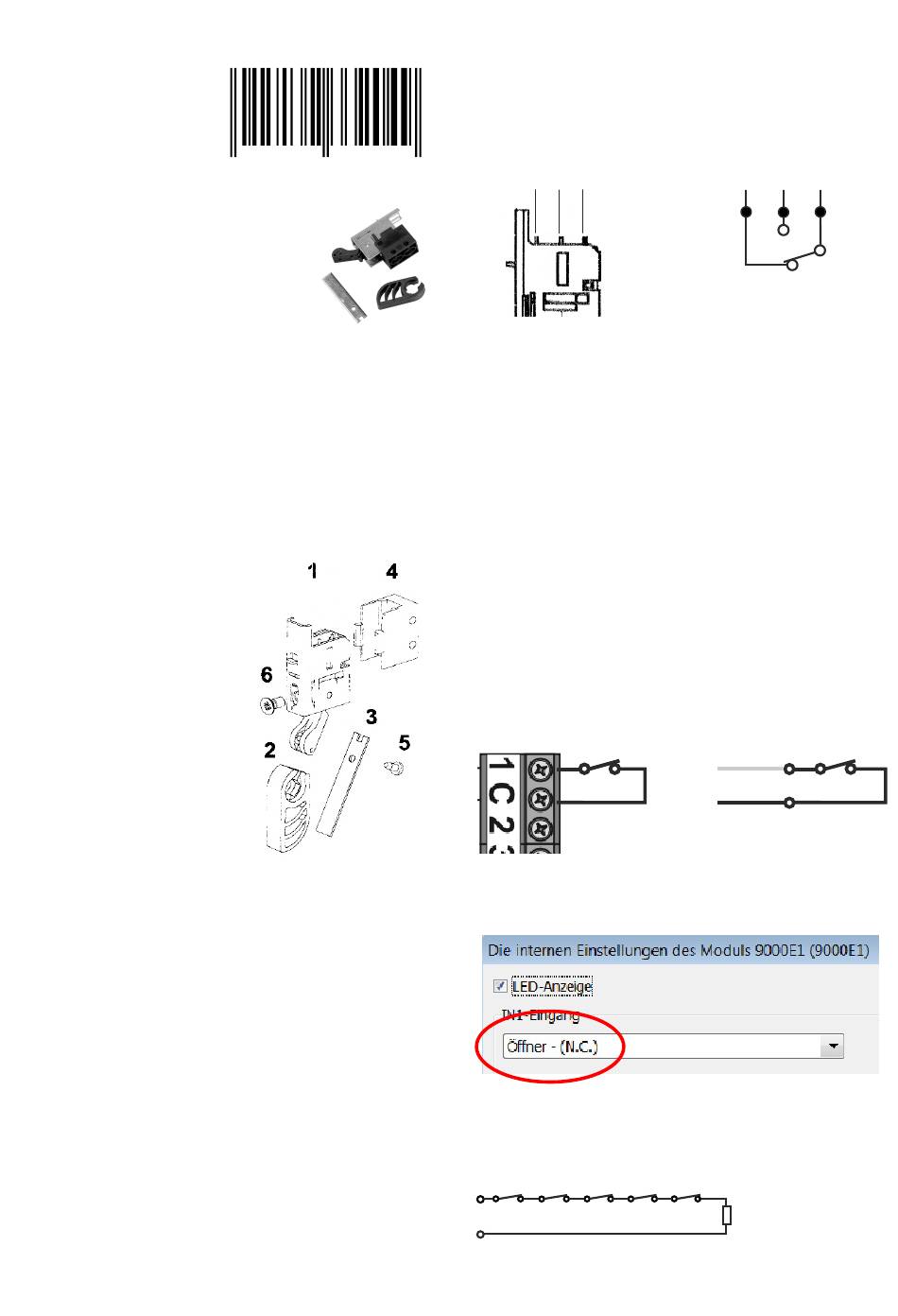

Lieferumfang
1 Riegelschaltkontakt
2 Hebelverlängerung (Kunststoff)
3 Hebelverlängerung (Metall)
4 Kunststoffhalter
5 Blechschraube 2,2 x 4,5
6 Senkkopfschraube M3 x 6
7 Bedienungsanleitung
Technische Daten
Anschlussart
Schutzart nach DIN 40050 IP50
VdS Klasse
VdS-Nr.
Verwendungszweck
Kontaktbelastung
Schaltspannung max.
Schaltstrom max.
Kontakttyp
Temperatur bei festverlegtem Kabel
Temperatur bei bewegtem Kabel
Schaltpunkt
Anzahl der Schaltzyklen
4 015162 332049
Lötanschluss
C
G 107 060
Zur Montage an Innentüren
max. 3 W / VA
30 V DC
300 mA
Wechsler
-25°C bis +70°C
-5°C bis +50°C
justierbar
min. 30.000
Anschluss
Nach dem Löten sind die Anschlüsse mittels Schrumpfschlauch zu
sichern.
Für die Zugentlastung wird eine Leitungsschlaufe mit dem
Kunststoffhalter gelegt.
NC NO COM
Verdrahten Sie den Kontakt gemäß des Anschlussplans der Anlage.
Achten Sie ggf. auf benötigte Widerstände und passende
Einstellungen.
Bei Zentralen mit Busanschluss verbinden Sie den Kontakt über das
passende Bus-Eingangsmodul.
Anschluss an System 9000 über ein Bus-
Eingangsmodul 9000Ex
Beim System 9000 wird der RSK3 in der Regel als Öffnerkontakt
verwendet (NC/COM).
Die Meldelinie kann auf drei verschiedene Arten (je nach
Eingangsmodul) überwacht werden.
1. Öffnerkontakt (NC)
ACT
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
2. Widerstandsüberwacht
ACT ACT ACT ACT
9000E8: R = 1 k , 9000E16: R = je nach Einstellung* Ω
NC NO COM
Schaltbild
ACT
weiß
schwarz
9000E1
ACT
R
