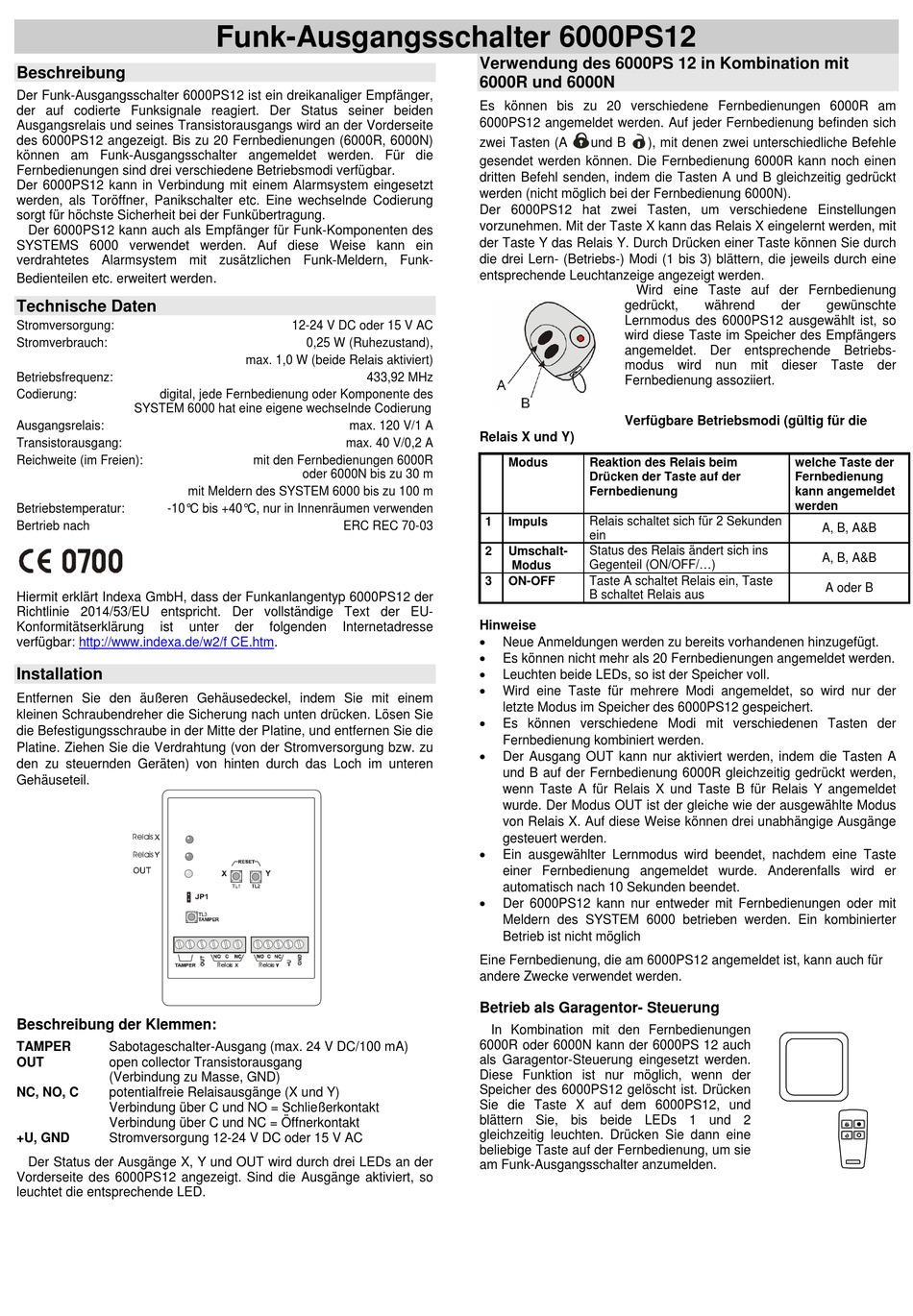

indexa 6000PS12 Kurzanleitung

Beschreibung
Der Funk-Ausgangsschalter 6000PS12 ist ein dreikanaliger Empfänger,
der auf codierte Funksignale reagiert. Der Status seiner beiden
Ausgangsrelais und seines Transistorausgangs wird an der Vorderseite
des 6000PS12 angezeigt. Bis zu 20 Fernbedienungen (6000R, 6000N)
können am Funk-Ausgangsschalter angemeldet werden. Für die
Fernbedienungen sind drei verschiedene Betriebsmodi verfügbar.
Der 6000PS12 kann in Verbindung mit einem Alarmsystem eingesetzt
werden, als Toröffner, Panikschalter etc. Eine wechselnde Codierung
sorgt für höchste Sicherheit bei der Funkübertragung.
Der 6000PS12 kann auch als Empfänger für Funk-Komponenten des
SYSTEMS 6000 verwendet werden. Auf diese Weise kann ein
verdrahtetes Alarmsystem mit zusätzlichen Funk-Meldern, Funk-
Bedienteilen etc. erweitert werden
Technische Daten
Stromversorgung:
Stromverbrauch:
Betriebsfrequenz:
Codierung: digital, jede Fernbedienung oder Komponente des
SYSTEM 6000 hat eine eigene wechselnde Codierung
Ausgangsrelais:
Transistorausgang:
Reichweite (im Freien):
mit Meldern des SYSTEM 6000 bis zu 100 m
Betriebstemperatur: -10°C bis +40°C, nur in Innenräumen verwenden
Bertrieb nach
Hiermit erklärt Indexa GmbH, dass der Funkanlangentyp 6000PS12 der
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-
Konformitätserklärung ist unter
verfügbar: http://www.indexa.de/w2/f
Installation
Entfernen Sie den äußeren Gehäusedeckel, indem Sie mit einem
kleinen Schraubendreher die Sicherung nach unten drücken. Lösen Sie
die Befestigungsschraube in der Mitte der Platine, und entfernen Sie die
Platine. Ziehen Sie die Verdrahtung (von der Stromversorgung bzw. zu
den zu steuernden Geräten) von hinten durch das Loch im unteren
Gehäuseteil.
Relais
Relais
Beschreibung der Klemmen:
TAMPER Sabotageschalter-Ausgang (max. 24 V DC/100 mA)
OUT open collector Transistorausgang
(Verbindung zu Masse, GND)
NC, NO, C potentialfreie Relaisausgänge (X und Y)
Verbindung über C und NO = Schließerkontakt
Verbindung über C und NC = Öffnerkontakt
+U, GND Stromversorgung 12-24 V DC oder 15 V AC
Der Status der Ausgänge X, Y und OUT wird durch drei LEDs an der
Vorderseite des 6000PS12 angezeigt. Sind die Ausgänge aktiviert, so
leuchtet die entsprechende LED.
Funk-Ausgangsschalter 6000PS12
.
12-24 V DC oder 15 V AC
0,25 W (Ruhezustand),
max. 1,0 W (beide Relais aktiviert)
433,92 MHz
max. 120 V/1 A
max. 40 V/0,2 A
mit den Fernbedienungen 6000R
oder 6000N bis zu 30 m
ERC REC 70-03
der folgenden Internetadresse
CE.htm.
Relais Relais
Verwendung des 6000PS 12 in Kombination mit
6000R und 6000N
Es können bis zu 20 verschiedene Fernbedienungen 6000R am
6000PS12 angemeldet werden. Auf jeder Fernbedienung befinden sich
zwei Tasten (A und B ), mit denen zwei unterschiedliche Befehle
gesendet werden können. Die Fernbedienung 6000R kann noch einen
dritten Befehl senden, indem die Tasten A und B gleichzeitig gedrückt
werden (nicht möglich bei der Fernbedienung 6000N).
Der 6000PS12 hat zwei Tasten, um verschiedene Einstellungen
vorzunehmen. Mit der Taste X kann das Relais X eingelernt werden, mit
der Taste Y das Relais Y. Durch Drücken einer Taste können Sie durch
die drei Lern- (Betriebs-) Modi (1 bis 3) blättern, die jeweils durch eine
entsprechende Leuchtanzeige angezeigt werden.
Wird eine Taste auf der Fernbedienung
gedrückt,
Lernmodus des 6000PS12 ausgewählt ist, so
wird diese Taste im Speicher des Empfängers
angemeldet. Der entsprechende Betriebs-
modus
Fernbedienung assoziiert.
Verfügbare Betriebsmodi (gültig für die
Relais X und Y)
Modus Reaktion des Relais beim
Drücken der Taste auf der
Fernbedienung
Relais schaltet sich für 2 Sekunden
1 Impuls
ein
2 Umschalt- Status des Relais ändert sich ins
Gegenteil (ON/OFF/...)
Modus
Taste A schaltet Relais ein, Taste
3 ON-OFF
B schaltet Relais aus
Hinweise

Neue Anmeldungen werden zu bereits vorhandenen hinzugefügt.

Es können nicht mehr als 20 Fernbedienungen angemeldet werden.

Leuchten beide LEDs, so ist der Speicher voll.

Wird eine Taste für mehrere Modi angemeldet, so wird nur der
letzte Modus im Speicher des 6000PS12 gespeichert.

Es können verschiedene Modi mit verschiedenen Tasten der
Fernbedienung kombiniert werden.

Der Ausgang OUT kann nur aktiviert werden, indem die Tasten A
und B auf der Fernbedienung 6000R gleichzeitig gedrückt werden,
wenn Taste A für Relais X und Taste B für Relais Y angemeldet
wurde. Der Modus OUT ist der gleiche wie der ausgewählte Modus
von Relais X. Auf diese Weise können drei unabhängige Ausgänge
gesteuert werden.

Ein ausgewählter Lernmodus wird beendet, nachdem eine Taste
einer Fernbedienung angemeldet wurde. Anderenfalls wird er
automatisch nach 10 Sekunden beendet.

Der 6000PS12 kann nur entweder mit Fernbedienungen oder mit
Meldern des SYSTEM 6000 betrieben werden. Ein kombinierter
Betrieb ist nicht möglich
Eine Fernbedienung, die am 6000PS12 angemeldet ist, kann auch für
andere Zwecke verwendet werden.
Betrieb als Garagentor- Steuerung
In Kombination mit den Fernbedienungen
6000R oder 6000N kann der 6000PS 12 auch
als Garagentor-Steuerung eingesetzt werden.
Diese Funktion ist nur möglich, wenn der
Speicher des 6000PS12 gelöscht ist. Drücken
Sie die Taste X auf dem 6000PS12, und
blättern Sie, bis beide LEDs 1 und 2
gleichzeitig leuchten. Drücken Sie dann eine
beliebige Taste auf der Fernbedienung, um sie
am Funk-Ausgangsschalter anzumelden.
während der gewünschte
wird nun mit dieser Taste
welche Taste der
Fernbedienung
kann angemeldet
werden
A, B, A&B
A, B, A&B
A oder B
der
