indexa RSK 2 Bedienungsanleitung

Riegelschaltkontakt RSK 2
VdS Anerkennungsnr.: G 193 028
Art. Nr. 33 194
Einleitung
Der RSK 02 ist zur Montage innerhalb eines Türrahmens konzipiert.
Ein Wechsler- Relais wird durch mechanisches Drücken des Türschlosses aktiviert.
Da der Riegelschaltkontakt keine Sabotagesicherung besitzt, eignet er sich zur Scharf- / Unscharfschalt- Funktion
innerhalb eines geschützten Bereiches, d.h. nicht in Außentüren.
Der Kontakt kann zu Kontrollzwecken (Melderfunktion) zusätzlich zu einem Magnetkontakt mit Sabotagesicherung
auch in Außentüren montiert werden.
Technische Daten
Schaltleistung:
Kontaktmaterial:
Betriebstemperatur:
Schutzart:
Anschluss:
Montage
1. Bringen Sie die Klebe- Schablone auf eine geeignete
Montagestelle auf.
2. Körnen Sie durch die Klebe- Schablone den Türrahmen 2 x
an (entweder für Bohrung 1 und 3 oder 2 und 4 – siehe
rechte Abbildung).
3. Bohren Sie entsprechend zwei Löcher mit 3,1 mm
Durchmesser in den Türrahmen und entgraten sowie
senken Sie sie.

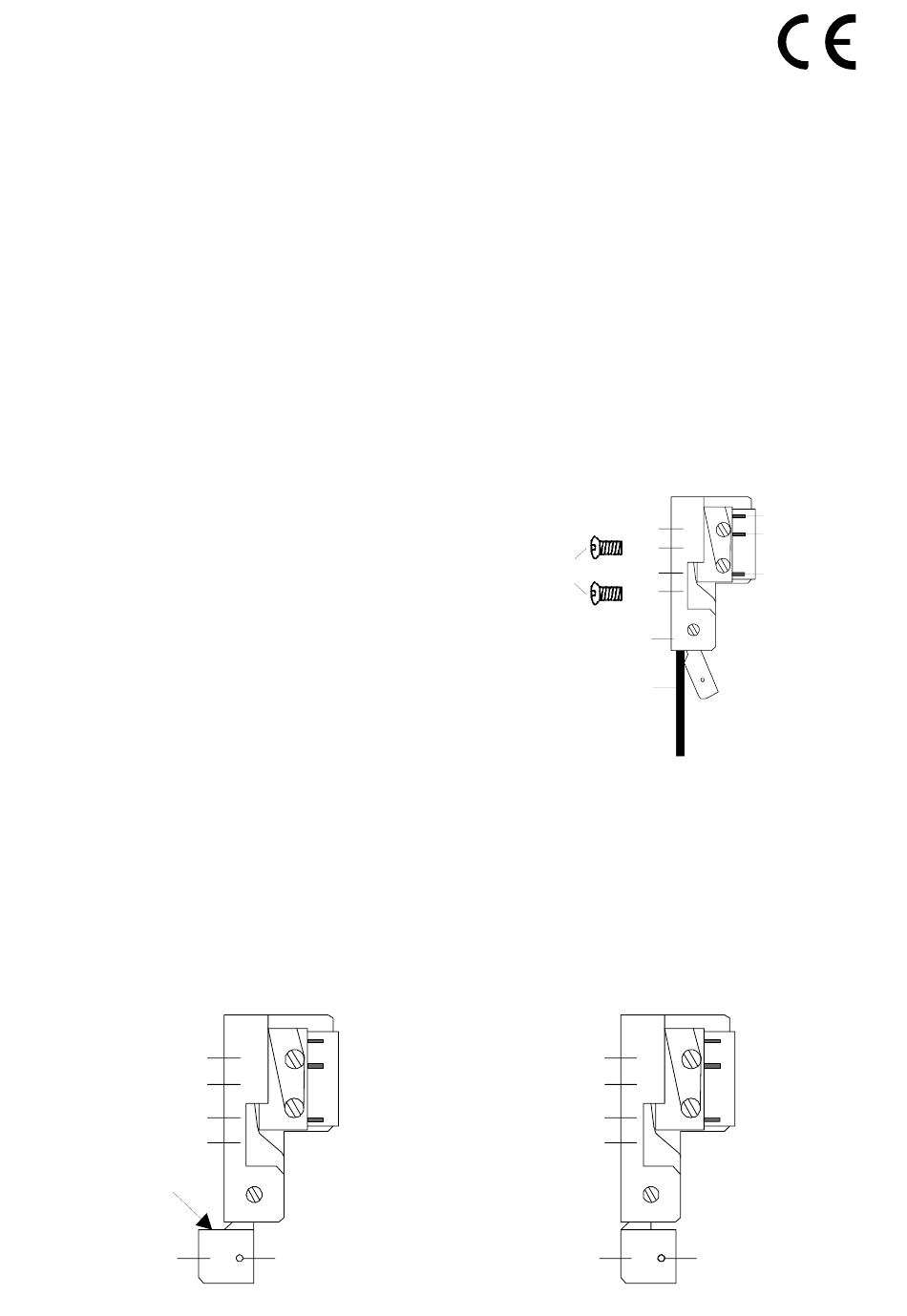

4. Montieren Sie ggf. das mitgelieferte U- Stück (siehe untere
Abbildungen).
5. Stecken Sie die Montagehilfe zwischen Hebel und Gehäuse
(siehe rechte Abbildung)
6. Klemmen Sie den Riegelschaltkontakt in den
Riegelausschnitt des Türrahmens.
7. Verdrahten Sie ihn durch Verlöten.
8. Biegen Sie die Montagehilfe zurecht, um den Riegelkontakt
im Türrahmen zu platzieren.
9. Fixieren Sie den Riegelschaltkontakt mit Hilfe der zwei
mitgelieferten Schrauben.
10. Entfernen Sie die Montagehilfe.
Montage des U- Stückes
Jedem Riegelschaltkontakt liegt ein U- Stück sowie ein Splint zur Befestigung des U- Stückes am Riegelschaltkontakt
bei.
Je nach Verwendung kann der Hebel
•
„aufgefüttert und verbreitert" (besonders geeignet, wenn der ausgeschobene Riegel den Hebel nicht weit genug
bewegt)
•
oder nur „verbreitert" werden (die Fläche des Hebels, auf die der Riegel trifft, wird hierdurch verbreitert).
Bei der Ausführung aufgefüttert und verbreitert" achten Sie darauf, dass der ausgeschobene Riegel nicht auf die
Fläche 1 drückt, da sonst die Gefahr besteht, dass das U- Stück abreißt.
Ausführung
"aufgefüttert
und verbreitert"
Fläche 1
U- Stück
30 V DC / 1,5 A
Feinsilber
-40°C bis +85°C
IP 00
1 – gemeinsamer Anschluss (COM)
2 – Schließer (NO)
3 – Öffner (NC)
Befestigungsloch
für Splint
1
2
3
Schrauben
4
Gehäuse
Montage-
hilfe
Ausführung
"verbreitert"
U- Stück
Anschluss 2 (NO)
Anschluss 3 (NC)
Anschluss 1 (COM)
Hebel
Befestigungsloch
für Splint
