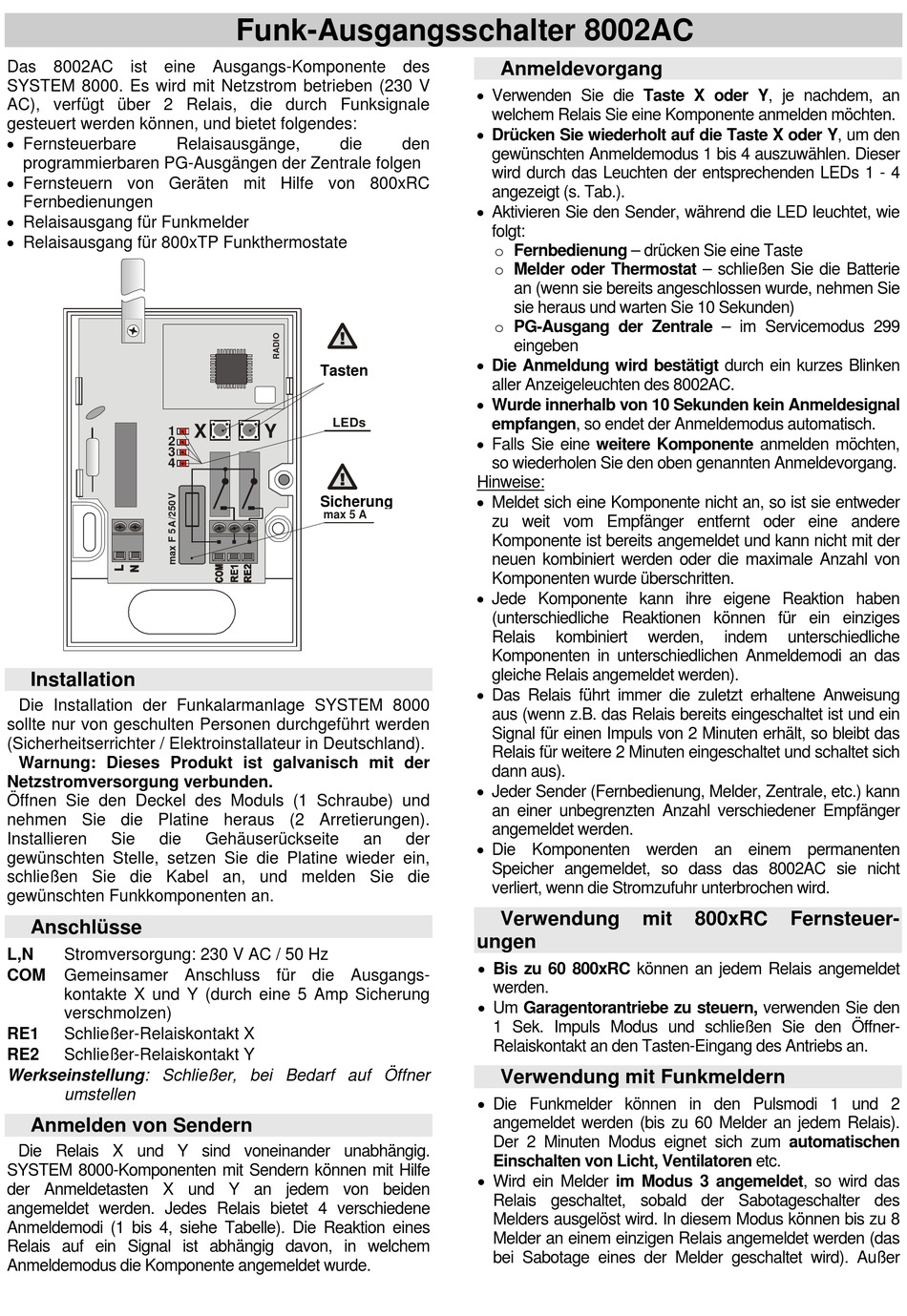

indexa 8002AC Bedienungsanleitung

Das 8002AC ist eine Ausgangs-Komponente des
SYSTEM 8000. Es wird mit Netzstrom betrieben (230 V
AC), verfügt über 2 Relais, die durch Funksignale
gesteuert werden können, und bietet folgendes:
 Fernsteuerbare
Relaisausgänge,
programmierbaren PG-Ausgängen der Zentrale folgen
 Fernsteuern von Geräten mit Hilfe von 800xRC
Fernbedienungen
 Relaisausgang für Funkmelder
 Relaisausgang für 800xTP Funkthermostate
1
2
3
4
Installation
Die Installation der Funkalarmanlage SYSTEM 8000
sollte nur von geschulten Personen durchgeführt werden
(Sicherheitserrichter / Elektroinstallateur in Deutschland).
Warnung: Dieses Produkt ist galvanisch mit der
Netzstromversorgung verbunden.
Öffnen Sie den Deckel des Moduls (1 Schraube) und
nehmen Sie die Platine heraus (2 Arretierungen).
Installieren Sie die
gewünschten Stelle, setzen Sie die Platine wieder ein,
schließen Sie die Kabel an, und melden Sie die
gewünschten Funkkomponenten an.
Anschlüsse
L,N Stromversorgung: 230 V AC / 50 Hz
COM Gemeinsamer Anschluss für die Ausgangs-
kontakte X und Y (durch eine 5 Amp Sicherung
verschmolzen)
RE1 Schließer-Relaiskontakt X
RE2 Schließer-Relaiskontakt Y
Werkseinstellung: Schließer, bei Bedarf auf Öffner
umstellen
Anmelden von Sendern
Die Relais X und Y sind voneinander unabhängig.
SYSTEM 8000-Komponenten mit Sendern können mit Hilfe
der Anmeldetasten X und Y an jedem von beiden
angemeldet werden. Jedes Relais bietet 4 verschiedene
Anmeldemodi (1 bis 4, siehe Tabelle). Die Reaktion eines
Relais auf ein Signal ist abhängig davon, in welchem
Anmeldemodus die Komponente angemeldet wurde.
Funk-Ausgangsschalter 8002AC
die
Tasten
buttons
LEDs
X Y
Sicherung fuse
max 5 A
Gehäuserückseite an
Anmeldevorgang
 Verwenden Sie die Taste X oder Y, je nachdem, an
welchem Relais Sie eine Komponente anmelden möchten.
 Drücken Sie wiederholt auf die Taste X oder Y, um den
den
gewünschten Anmeldemodus 1 bis 4 auszuwählen. Dieser
wird durch das Leuchten der entsprechenden LEDs 1 - 4
angezeigt (s. Tab.).
 Aktivieren Sie den Sender, während die LED leuchtet, wie
folgt:
o Fernbedienung – drücken Sie eine Taste
o Melder oder Thermostat – schließen Sie die Batterie
an (wenn sie bereits angeschlossen wurde, nehmen Sie
sie heraus und warten Sie 10 Sekunden)
o PG-Ausgang der Zentrale – im Servicemodus 299
eingeben
 Die Anmeldung wird bestätigt durch ein kurzes Blinken
aller Anzeigeleuchten des 8002AC.
 Wurde innerhalb von 10 Sekunden kein Anmeldesignal
empfangen, so endet der Anmeldemodus automatisch.
 Falls Sie eine weitere Komponente anmelden möchten,
so wiederholen Sie den oben genannten Anmeldevorgang.
Hinweise:
 Meldet sich eine Komponente nicht an, so ist sie entweder
zu weit vom Empfänger entfernt oder eine andere
Komponente ist bereits angemeldet und kann nicht mit der
neuen kombiniert werden oder die maximale Anzahl von
Komponenten wurde überschritten.
 Jede Komponente kann ihre eigene Reaktion haben
(unterschiedliche Reaktionen können für ein einziges
Relais kombiniert
Komponenten in unterschiedlichen Anmeldemodi an das
gleiche Relais angemeldet werden).
 Das Relais führt immer die zuletzt erhaltene Anweisung
aus (wenn z.B. das Relais bereits eingeschaltet ist und ein
Signal für einen Impuls von 2 Minuten erhält, so bleibt das
Relais für weitere 2 Minuten eingeschaltet und schaltet sich
dann aus).
 Jeder Sender (Fernbedienung, Melder, Zentrale, etc.) kann
an einer unbegrenzten Anzahl verschiedener Empfänger
angemeldet werden.
der
 Die Komponenten werden an einem permanenten
Speicher angemeldet, so dass das 8002AC sie nicht
verliert, wenn die Stromzufuhr unterbrochen wird.
Verwendung
ungen
 Bis zu 60 800xRC können an jedem Relais angemeldet
werden.
 Um Garagentorantriebe zu steuern, verwenden Sie den
1 Sek. Impuls Modus und schließen Sie den Öffner-
Relaiskontakt an den Tasten-Eingang des Antriebs an.
Verwendung mit Funkmeldern
 Die Funkmelder können in den Pulsmodi 1 und 2
angemeldet werden (bis zu 60 Melder an jedem Relais).
Der 2 Minuten Modus eignet sich zum automatischen
Einschalten von Licht, Ventilatoren etc.
 Wird ein Melder im Modus 3 angemeldet, so wird das
Relais geschaltet, sobald der Sabotageschalter des
Melders ausgelöst wird. In diesem Modus können bis zu 8
Melder an einem einzigen Relais angemeldet werden (das
bei Sabotage eines der Melder geschaltet wird). Außer
werden, indem unterschiedliche
mit 800xRC Fernsteuer-
