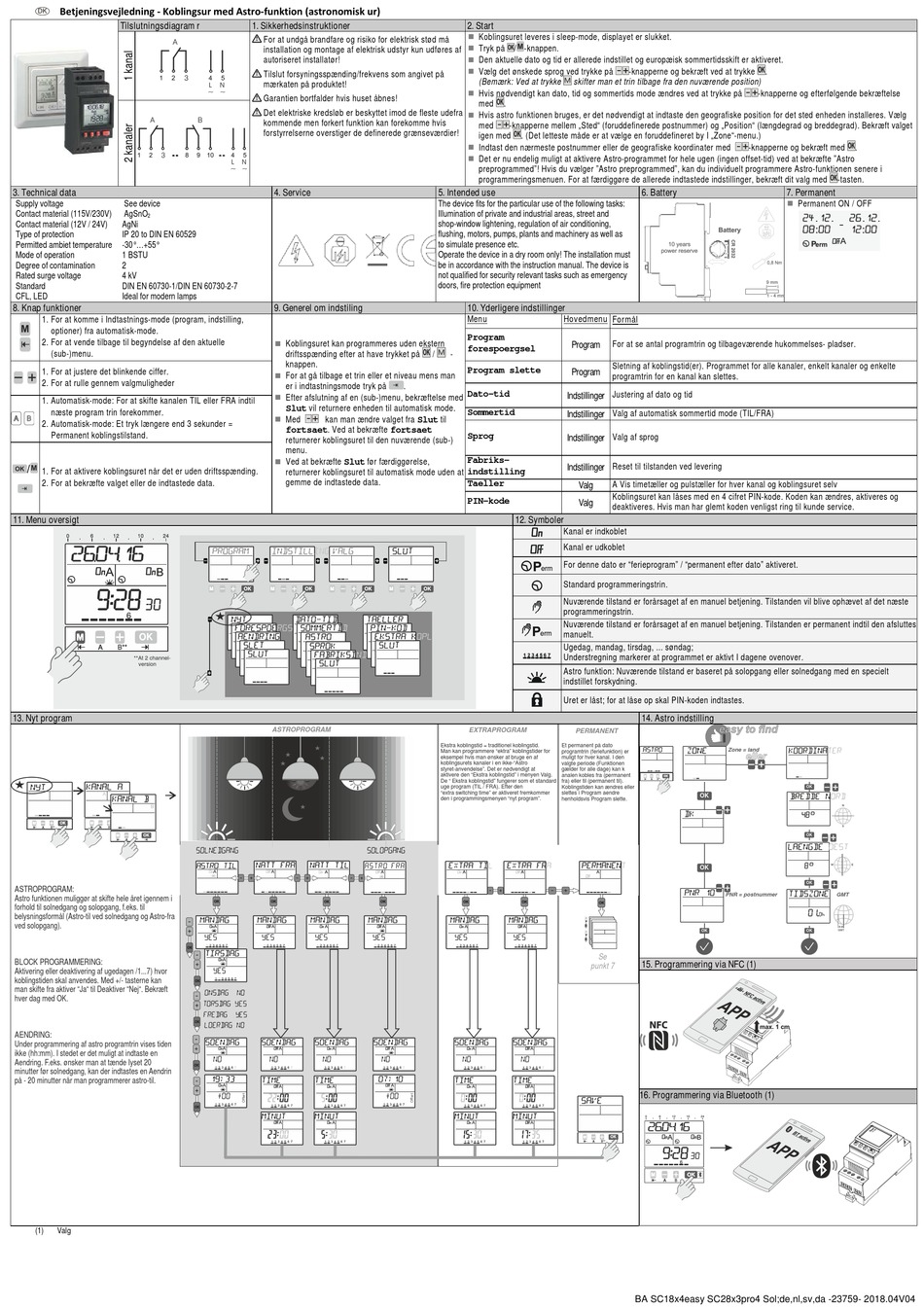

Betjeningsvejledning - Koblingsur med Astro-funktion (astronomisk ur)
DK
Tilslutningsdiagram r
3. Technical data
Supply voltage
See device
Contact material (115V/230V)
AgSnO
2
Contact material (12V / 24V)
AgNi
Type of protection
IP 20 to DIN EN 60529
Permitted ambiet temperature
-30°...+55°
Mode of operation
1 BSTU
Degree of contamination
2
Rated surge voltage
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED
Ideal for modern lamps
8. Knap funktioner
1. For at komme i Indtastnings-mode (program, indstilling,
optioner) fra automatisk-mode.
2. For at vende tilbage til begyndelse af den aktuelle
(sub-)menu.
1. For at justere det blinkende ciffer.
2. For at rulle gennem valgmuligheder
1. Automatisk-mode: For at skifte kanalen TIL eller FRA indtil
næste program trin forekommer.
2. Automatisk-mode: Et tryk længere end 3 sekunder =
Permanent koblingstilstand.
/
1. For at aktivere koblingsuret når det er uden driftsspænding.
2. For at bekræfte valget eller de indtastede data.
11. Menu oversigt
OK
OK
OK
**At 2 channel-
version
13. Nyt program
OK
OK
OK
OK
OK
OK
OK
OK
OK
ASTROPROGRAM:
Astro funktionen muliggør at skifte hele året igennem i
forhold til solnedgang og solopgang, f.eks. til
belysningsformål (Astro-til ved solnedgang og Astro-fra
ved solopgang).
BLOCK PROGRAMMERING:
Aktivering eller deaktivering af ugedagen /1...7) hvor
koblingstiden skal anvendes. Med +/- tasterne kan
man skifte fra aktiver "Ja" til Deaktiver "Nej". Bekræft
hver dag med OK.
AENDRING:
Under programmering af astro programtrin vises tiden
ikke (hh:mm). I stedet er det muligt at indtaste en
Aendring. F.eks. ønsker man at tænde Iyset 20
minutter før solnedgang, kan der indtastes en Aendrin
på - 20 minutter når man programmerer astro-til.
(1)
Valg
1. Sikkerhedsinstruktioner
For at undgå brandfare og risiko for elektrisk stød må
!
installation og montage af elektrisk udstyr kun udføres af
autoriseret installatør!
Tilslut forsyningsspænding/frekvens som angivet på
!
mærkaten på produktet!
Garantien bortfalder hvis huset åbnes!
!
Det elektriske kredsløb er beskyttet imod de fleste udefra
!
kommende men forkert funktion kan forekomme hvis
forstyrrelserne overstiger de definerede grænseværdier!
4. Service
9. Generel om indstiling
Koblingsuret kan programmeres uden ekstern
driftsspænding efter at have trykket på
knappen.
For at gå tilbage et trin eller et niveau mens man
er i indtastningsmode tryk på
Efter afslutning af en (sub-)menu, bekræftelse med
vil returnere enheden til automatisk mode.
Slut
Med
kan man ændre valget fra
. Ved at bekræfte
fortsaet
returnerer koblingsuret til den nuværende (sub-)
menu.
Ved at bekræfte
før færdiggørelse,
Slut
returnerer koblingsuret til automatisk mode uden at
gemme de indtastede data.
OK
OK
OK
OK
OK
OK
ASTROPROGRAM
solnedgang
solopgang
A s t r o f r a
YES
YES
YES
YES
onsdag
NO
Torsdag yes
Fredag
Yes
loerdag NO
no
NO
NO
+00
22:00
5:00
23:00
5:30
2. Start
Koblingsuret leveres i sleep-mode, displayet er slukket.
Tryk på
/ -knappen.
Den aktuelle dato og tid er allerede indstillet og europæisk sommertidsskift er aktiveret.
Vælg det ønskede sprog ved trykke på
(Bemærk: Ved at trykke
Hvis nødvendigt kan dato, tid og sommertids mode ændres ved at trykke på
med
.
Hvis astro funktionen bruges, er det nødvendigt at indtaste den geografiske position for det sted enheden installeres. Vælg
med
-knapperne mellem „Sted" (foruddefinerede postnummer) og „Position" (længdegrad og breddegrad). Bekræft valget
igen med
. (Det letteste måde er at vælge en foruddefineret by I „Zone"-menu.)
Indtast den nærmeste postnummer eller de geografiske koordinater med
Det er nu endelig muligt at aktivere Astro-programmet for hele ugen (ingen offset-tid) ved at bekræfte "Astro
preprogrammed"! Hvis du vælger "Astro preprogrammed", kan du individuelt programmere Astro-funktionen senere i
programmeringsmenuen. For at færdiggøre de allerede indtastede indstillinger, bekræft dit valg med
5. Intended use
The device fits for the particular use of the following tasks:
Illumination of private and industrial areas, street and
shop-window lightening, regulation of air conditioning,
flushing, motors, pumps, plants and machinery as well as
to simulate presence etc.
Operate the device in a dry room only! The installation must
be in accordance with the instruction manual. The device is
not qualified for security relevant tasks such as emergency
doors, fire protection equipment
10. Yderligere indstillinger
Menu
Program
forespoergsel
/
-
Program slette
.
Dato-tid
Sommertid
til
Slut
fortsaet
Sprog
Fabriks-
indstilling
Taeller
PIN-kode
12. Symboler
erm
OK
OK
erm
EXTRAPROGRAM
Ekstra koblingstid = traditionel koblingstid.
Man kan programmere "ektra" koblingstider for
eksempel hvis man ønsker at bruge en af
koblingsurets kanaler i en ikke-"Astro
styret-anvendelse". Det er nødvendigt at
aktivere den "Ekstra koblingstid" i menyen Valg.
De " Ekstra koblingstid" fungerer som et standard
uge program (TIL / FRA). Efter den
"extra switching time" er aktiveret fremkommer
den i programmingsmenyen "nyt program".
YES
YES
YES
no
NO
NO
+00
0:00
0:00
15:30
17:35
-knapperne og bekræft ved at trykke
skifter man et trin tilbage fra den nuværende position)
6. Battery
Hovedmenu Formål
Program
For at se antal programtrin og tilbageværende hukommelses- pladser.
Sletning af koblingstid(er). Programmet for alle kanaler, enkelt kanaler og enkelte
Program
programtrin for en kanal kan slettes.
Indstillinger
Justering af dato og tid
Indstillinger
Valg af automatisk sommertid mode (TIL/FRA)
Indstillinger
Valg af sprog
Indstillinger
Reset til tilstanden ved levering
A Vis timetæller og pulstæller for hver kanal og koblingsuret selv
Valg
Koblingsuret kan låses med en 4 cifret PIN-kode. Koden kan ændres, aktiveres og
Valg
deaktiveres. Hvis man har glemt koden venligst ring til kunde service.
Kanal er indkoblet
Kanal er udkoblet
For denne dato er "ferieprogram" / "permanent efter dato" aktiveret.
Standard programmeringstrin.
Nuværende tilstand er forårsaget af en manuel betjening. Tilstanden vil blive ophævet af det næste
programmeringstrin.
Nuværende tilstand er forårsaget af en manuel betjening. Tilstanden er permanent indtil den afsluttes
manuelt.
Ugedag, mandag, tirsdag, ... søndag;
Understregning markerer at programmet er aktivt I dagene ovenover.
Astro funktion: Nuværende tilstand er baseret på solopgang eller solnedgang med en specielt
indstillet forskydning.
Uret er låst; for at låse op skal PIN-koden indtastes.
14. Astro indstilling
PERMANENT
Et permanent på dato
Zone = land
programtrin (feriefunktion) er
muligt for hver kanal. I den
valgte periode (Funktionen
gælder for alle dage) kan k
analen kobles fra (permanent
OK
OK
OK
fra) eller til (permanent til).
Koblingstiden kan ændres eller
slettes i Program aendre
OK
henholdsvis Program slette.
OK
PNR = postnummer
OK
Se
15. Programmering via NFC (1)
punkt 7
16. Programmering via Bluetooth (1)
OK
OK
OK
BA SC18x4easy SC28x3pro4 Sol;de,nl,sv,da -23759- 2018.04V04
.
-knapperne og efterfølgende bekræftelse
-knapperne og bekræft med
.
-tasten.
7. Permanent
Permanent ON / OFF
OK
N
S
OK
W
E
OK
GMT
OK
GMT
