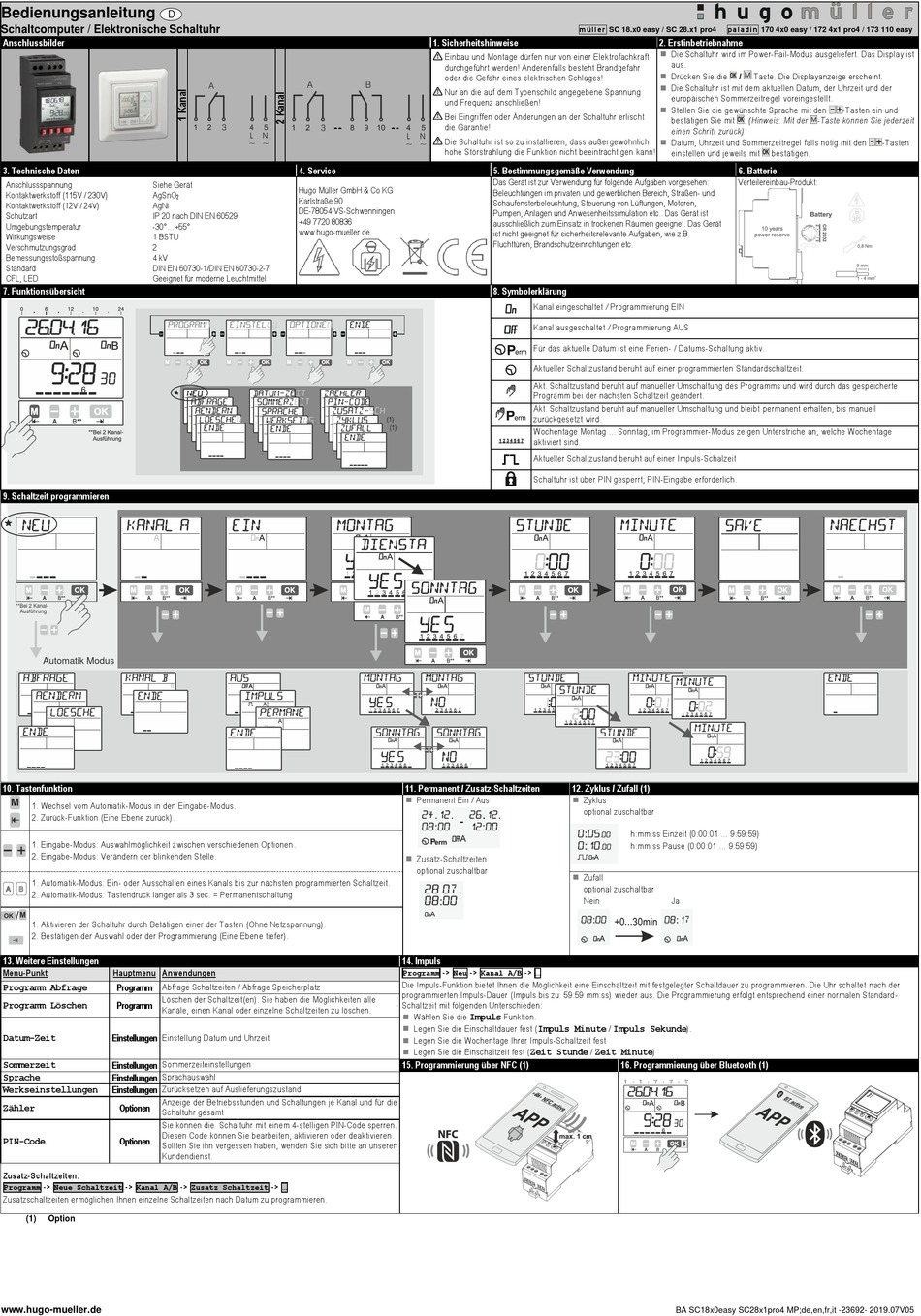

hugo muller SC 18 0 easy Serie Bedienungsanleitung

Bedienungsanleitung
D
Schaltcomputer / Elektronische Schaltuhr
Anschlussbilder
3. Technische Daten
Anschlussspannung Siehe Gerät
Kontaktwerkstoff (115V / 230V) AgSnO
Kontaktwerkstoff (12V / 24V) AgNi
Schutzart IP 20 nach DIN EN 60529
Umgebungstemperatur -30°...+55°
Wirkungsweise 1 BSTU
Verschmutzungsgrad 2
Bemessungsstoßspannung 4 kV
Standard DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED Geeignet für moderne Leuchtmittel
7. Funktionsübersicht
9. Schaltzeit programmieren
OK OK OK
**Bei 2 Kanal-
Ausführung
Automatik Modus
10. Tastenfunktion
1. Wechsel vom Automatik-Modus in den Eingabe-Modus.
2. Zurück-Funktion (Eine Ebene zurück).
1. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen .
2. Eingabe-Modus: Verändern der blinkenden Stelle.
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. = Permanentschaltung
/
1. Aktivieren der Schaltuhr durch Betätigen einer der Tasten (Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine Ebene tiefer).
13. Weitere Einstellungen
Menu-Punkt Hauptmenu Anwendungen
Abfrage Schaltzeiten / Abfrage Speicherplatz
Programm Abfrage Programm
Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle
Programm Löschen Programm
Kanäle, einen Kanal oder einzelne Schaltzeiten zu löschen.
Einstellung Datum und Uhrzeit
Datum-Zeit Einstellungen
Sommerzeiteinstellungen
Sommerzeit Einstellungen
Sprachauswahl
Sprache Einstellungen
Werkseinstellungen Einstellungen Zurücksetzen auf Auslieferungszustand
Anzeige der Betriebsstunden und Schaltungen je Kanal und für die
Zähler Optionen
Schaltuhr gesamt
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.
Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.
PIN-Code Optionen
Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren
Kundendienst.
Zusatz-Schaltzeiten:
Programm -> Neue Schaltzeit -> Kanal A/B -> Zusatz Schaltzeit -> ...
Zusatzschaltzeiten ermöglichen Ihnen einzelne Schaltzeiten nach Datum zu programmieren.
(1) Option
www.hugo-mueller.de
4. Service
Hugo Müller GmbH & Co KG
2
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
OK OK OK OK OK OK
erm
1. Sicherheitshinweise
Einbau und Montage dürfen nur von einer Elektrofachkraft
!
durchgeführt werden! Anderenfalls besteht Brandgefahr
oder die Gefahr eines elektrischen Schlages!
Nur an die auf dem Typenschild angegebene Spannung
!
und Frequenz anschließen!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
!
die Garantie!
Die Schaltuhr ist so zu installieren, dass außergewöhnlich
!
hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
5. Bestimmungsgemäße Verwendung
Das Gerät ist zur Verwendung für folgende Aufgaben vorgesehen:
Beleuchtungen im privaten und gewerblichen Bereich, Straßen- und
Schaufensterbeleuchtung, Steuerung von Lüftungen, Motoren,
Pumpen, Anlagen und Anwesenheitssimulation etc.. Das Gerät ist
ausschließlich zum Einsatz in trockenen Räumen geeignet. Das Gerät
ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B.
Fluchttüren, Brandschutzeinrichtungen etc.
8. Symbolerklärung
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
erm
Aktueller Schaltzustand beruht auf einer programmierten Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das gespeicherte
Programm bei der nächsten Schaltzeit geändert.
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt permanent erhalten, bis manuell
zurückgesetzt wird.
erm
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche Wochentage
aktiviert sind.
I
Aktueller Schaltzustand beruht auf einer Impuls-Schalzeit
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.
OK OK OK
OK OK
OK
OK OK OK
11. Permanent / Zusatz-Schaltzeiten

Permanent Ein / Aus

Zusatz-Schaltzeiten
optional zuschaltbar
14. Impuls
Programm -> Neu -> Kanal A/B -> ...
Die Impuls-Funktion bietet Ihnen die Möglichkeit eine Einschaltzeit mit festgelegter Schaltdauer zu programmieren. Die Uhr schaltet nach der
programmierten Impuls-Dauer (Impuls bis zu 59:59 mm:ss) wieder aus. Die Programmierung erfolgt entsprechend einer normalen Standard -
Schaltzeit mit folgenden Unterschieden:

Wählen Sie die Impuls -Funktion.

Legen Sie die Einschaltdauer fest ( Impuls Minute

Legen Sie die Wochentage Ihrer Impuls-Schaltzeit fest

Legen Sie die Einschaltzeit fest (
Zeit Stunde
15. Programmierung über NFC (1)
müller SC 18.x0 easy / SC 28.x1 pro4 paladin 170 4x0 easy / 172 4x1 pro4 / 173 110 easy
2. Erstinbetriebnahme

Die Schaltuhr wird im Power-Fail-Modus ausgeliefert. Das Display ist
aus.

Drücken Sie die /

Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der
europäischen Sommerzeitregel voreingestellt.

Stellen Sie die gewünschte Sprache mit den
bestätigen Sie mit
einen Schritt zurück)

Datum, Uhrzeit und Sommerzeitregel falls nötig mit den
einstellen und jeweils mit
6. Batterie
Verteilereinbau-Produkt:
OK OK
OK OK OK OK
12. Zyklus / Zufall (1)

Zyklus
optional zuschaltbar
h:mm:ss Einzeit (0:00:01 ... 9:59:59)
h:mm:ss Pause (0:00:01 ... 9:59:59)

Zufall
optional zuschaltbar
Nein Ja
/ Impuls Sekunde ).
/ )
Zeit Minute
16. Programmierung über Bluetooth (1)
BA SC18x0easy SC28x1pro4 MP;de,en,fr,it -23692- 2019.07V05
Taste. Die Displayanzeige erscheint.
-Tasten ein und
. (Hinweis: Mit der -Taste können Sie jederzeit
-Tasten
bestätigen.
OK OK
OK OK OK OK
