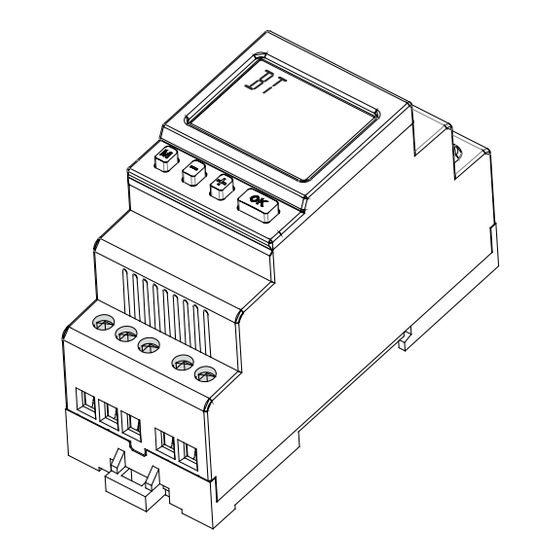

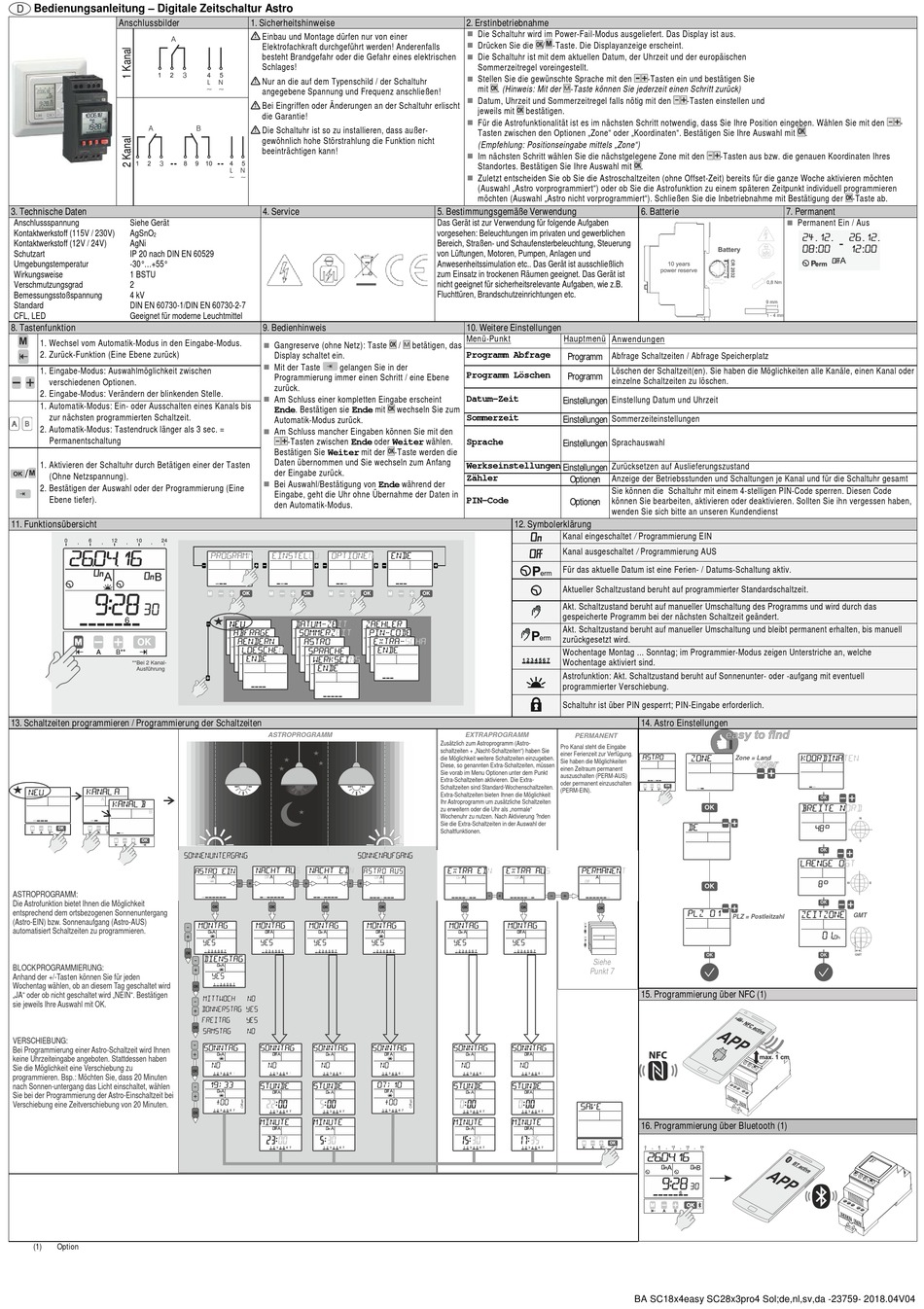

Bedienungsanleitung – Digitale Zeitschaltur Astro
D
Anschlussbilder
3. Technische Daten
Anschlussspannung Siehe Gerät
Kontaktwerkstoff (115V / 230V) AgSnO
2
Kontaktwerkstoff (12V / 24V) AgNi
Schutzart IP 20 nach DIN EN 60529
Umgebungstemperatur -30°...+55°
Wirkungsweise 1 BSTU
Verschmutzungsgrad 2
Bemessungsstoßspannung 4 kV
Standard DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED Geeignet für moderne Leuchtmittel
8. Tastenfunktion
1. Wechsel vom Automatik-Modus in den Eingabe-Modus.
2. Zurück-Funktion (Eine Ebene zurück)
1. Eingabe-Modus: Auswahlmöglichkeit zwischen
verschiedenen Optionen.
2. Eingabe-Modus: Verändern der blinkenden Stelle.
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis
zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. =
Permanentschaltung
1. Aktivieren der Schaltuhr durch Betätigen einer der Tasten
/ (Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine
Ebene tiefer).
11. Funktionsübersicht
OK OK
OK
**Bei 2 Kanal-
Ausführung
13. Schaltzeiten programmieren / Programmierung der Schaltzeiten
OK OK OK OK OK
OK
OK OK OK
Sonnenuntergang
ASTROPROGRAMM:
Die Astrofunktion bietet Ihnen die Möglichkeit
entsprechend dem ortsbezogenen Sonnenuntergang
(Astro-EIN) bzw. Sonnenaufgang (Astro-AUS)
automatisiert Schaltzeiten zu programmieren.
BLOCKPROGRAMMIERUNG:
+/-Tasten
Anhand der können Sie für jeden
Wochentag wählen, ob an diesem Tag geschaltet wird
„JA" oder ob nicht geschaltet wird „NEIN". Bestätigen
sie jeweils Ihre Auswahl mit OK.
VERSCHIEBUNG:
Bei Programmierung einer Astro-Schaltzeit wird Ihnen
keine Uhrzeiteingabe angeboten. Stattdessen haben
Sie die Möglichkeit eine Verschiebung zu
programmieren. Bsp.: Möchten Sie, dass 20 Minuten
nach Sonnen-untergang das Licht einschaltet, wählen
Sie bei der Programmierung der Astro-Einschaltzeit bei
Verschiebung eine Zeitverschiebung von 20 Minuten.
(1) Option
1. Sicherheitshinweise
Einbau und Montage dürfen nur von einer
!
Elektrofachkraft durchgeführt werden! Anderenfalls
besteht Brandgefahr oder die Gefahr eines elektrischen
Schlages!
Nur an die auf dem Typenschild / der Schaltuhr
!
angegebene Spannung und Frequenz anschließen!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
!
die Garantie!
Die Schaltuhr ist so zu installieren, dass außer-
!
gewöhnlich hohe Störstrahlung die Funktion nicht
beeinträchtigen kann!
4. Service
9. Bedienhinweis

Gangreserve (ohne Netz): Taste
Display schaltet ein.

Mit der Taste gelangen Sie in der
Programmierung immer einen Schritt / eine Ebene
zurück.

Am Schluss einer kompletten Eingabe erscheint
. Bestätigen sie mit
Ende Ende
Automatik-Modus zurück.

Am Schluss mancher Eingaben können Sie mit den
-Tasten zwischen oder
Ende
Bestätigen Sie mit der
Weiter
Daten übernommen und Sie wechseln zum Anfang
der Eingabe zurück.

Bei Auswahl/Bestätigung von
Eingabe, geht die Uhr ohne Übernahme der Daten in
den Automatik-Modus.
OK OK OK OK OK OK
ASTROPROGRAMM
Sonnenaufgang
A s t r o A U S
YES YES YES YES
YES
Mittwoch NO
Donnerstag yes
Freitag Yes
Samstag NO
no NO NO
+00
22:00 5:00
23:00 5:30
2. Erstinbetriebnahme

Die Schaltuhr wird im Power-Fail-Modus ausgeliefert. Das Display ist aus.

Drücken Sie die / -Taste. Die Displayanzeige erscheint.

Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen
Sommerzeitregel voreingestellt.

Stellen Sie die gewünschte Sprache mit den
mit . (Hinweis: Mit der

Datum, Uhrzeit und Sommerzeitregel falls nötig mit den
jeweils mit bestätigen.

Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie mit den
Tasten zwischen den Optionen „Zone" oder „Koordinaten". Bestätigen Sie Ihre Auswahl mit
(Empfehlung: Positionseingabe mittels „Zone")

Im nächsten Schritt wählen Sie die nächstgelegene Zone mit den
Standortes. Bestätigen Sie Ihre Auswahl mit .

Zuletzt entscheiden Sie ob Sie die Astroschaltzeiten (ohne Offset-Zeit) bereits für die ganze Woche aktivieren möchten
(Auswahl „Astro vorprogrammiert") oder ob Sie die Astrofunktion zu einem späteren Zeitpunkt individuell programmieren
möchten (Auswahl „Astro nicht vorprogrammiert"). Schließen Sie die Inbetriebnahme mit Bestätigung der
5. Bestimmungsgemäße Verwendung
Das Gerät ist zur Verwendung für folgende Aufgaben
vorgesehen: Beleuchtungen im privaten und gewerblichen
Bereich, Straßen- und Schaufensterbeleuchtung, Steuerung
von Lüftungen, Motoren, Pumpen, Anlagen und
Anwesenheitssimulation etc.. Das Gerät ist ausschließlich
zum Einsatz in trockenen Räumen geeignet. Das Gerät ist
nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B.
Fluchttüren, Brandschutzeinrichtungen etc.
10. Weitere Einstellungen
Menü-Punkt
/ betätigen, das
Programm Abfrage
Programm Löschen
Datum-Zeit
wechseln Sie zum
Sommerzeit
wählen.
Sprache
Weiter
-Taste werden die
Werkseinstellungen Einstellungen
Zähler
während der
Ende
PIN-Code
12. Symbolerklärung
erm
OK OK
erm
EXTRAPROGRAMM
Zusätzlich zum Astroprogramm (Astro-
schaltzeiten + „Nacht-Schaltzeiten") haben Sie
die Möglichkeit weitere Schaltzeiten einzugeben.
Diese, so genannten Extra-Schaltzeiten, müssen
Sie vorab im Menu Optionen unter dem Punkt
Extra-Schaltzeiten aktivieren. Die Extra-
Schaltzeiten sind Standard-Wochenschaltzeiten.
Extra-Schaltzeiten bieten Ihnen die Möglichkeit
Ihr Astroprogramm um zusätzliche Schaltzeiten
zu erweitern oder die Uhr als „normale"
Wochenuhr zu nutzen. Nach Aktivierung ?nden
Sie die Extra-Schaltzeiten in der Auswahl der
Schaltfunktionen.
YES YES
no NO NO
+00
0:00 0:00
15:30 17:35
-Tasten ein und bestätigen Sie
-Taste können Sie jederzeit einen Schritt zurück)
-Tasten einstellen und
-Tasten aus bzw. die genauen Koordinaten Ihres
6. Batterie
Hauptmenü Anwendungen
Programm Abfrage Schaltzeiten / Abfrage Speicherplatz
Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle Kanäle, einen Kanal oder
Programm
einzelne Schaltzeiten zu löschen.
Einstellungen Einstellung Datum und Uhrzeit
Einstellungen Sommerzeiteinstellungen
Einstellungen Sprachauswahl
Zurücksetzen auf Auslieferungszustand
Optionen
Anzeige der Betriebsstunden und Schaltungen je Kanal und für die Schaltuhr gesamt
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren. Diesen Code
Optionen können Sie bearbeiten, aktivieren oder deaktivieren. Sollten Sie ihn vergessen haben,
wenden Sie sich bitte an unseren Kundendienst
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das
gespeicherte Programm bei der nächsten Schaltzeit geändert.
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt permanent erhalten, bis manuell
zurückgesetzt wird.
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche
Wochentage aktiviert sind.
Astrofunktion: Akt. Schaltzustand beruht auf Sonnenunter- oder -aufgang mit eventuell
programmierter Verschiebung.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.
14. Astro Einstellungen
PERMANENT
Pro Kanal steht die Eingabe
einer Ferienzeit zur Verfügung.
Zone = Land
Sie haben die Möglichkeiten
einen Zeitraum permanent
auszuschalten (PERM-AUS)
oder permanent einzuschalten
OK OK OK
(PERM-EIN).
OK
OK
PLZ = Postleitzahl
OK
Siehe
Punkt 7
15. Programmierung über NFC (1)
16. Programmierung über Bluetooth (1)
OK OK OK
BA SC18x4easy SC28x3pro4 Sol;de,nl,sv,da -23759- 2018.04V04
-
.
-Taste ab.
7. Permanent

Permanent Ein / Aus
OK
N
S
OK
W E
OK
GMT
OK GMT
