Befestigung
Fixation
Fissaggio
Fijación
Connection
EU/AUS
USA/CAN

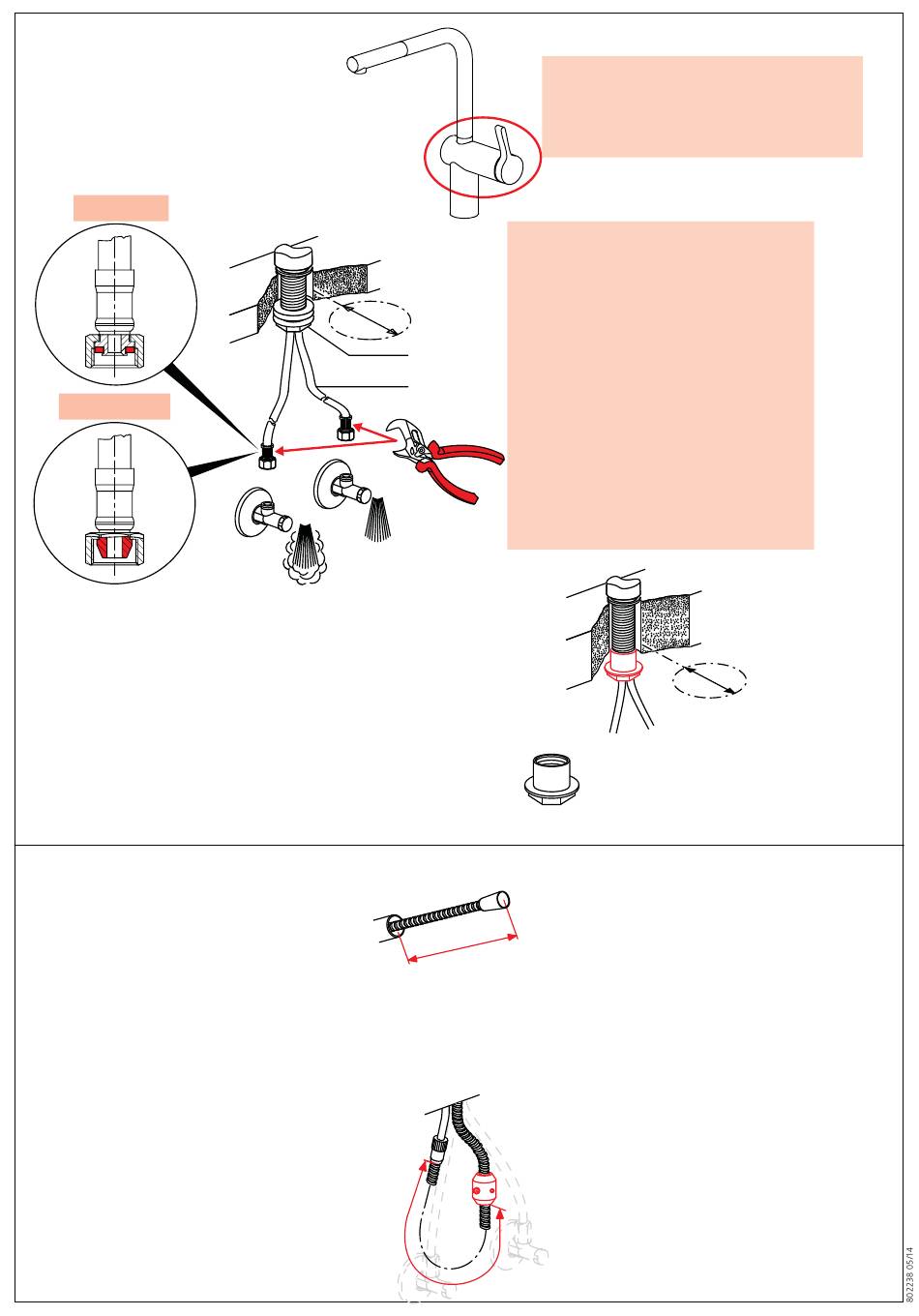

Montage des Schlauchstop's
Montage du stop
Montagio del stop
Montaje del stop
Installation of limit stop
Beim Anschliessen zwingend
gemäss Abbildung
oberhalb der Mutter gegenhalten!
ø35mm /
Pour le raccordement, il est impératif
1 3/8"
d'appliquer une force contraire au-dessus
S36
de l'écrou (voir illustration)!
Radius min.
Eseguire il collegamento sopra il
= 50mm / 2"
dado secondo la figura.
Al conectar, sujetar por encima de la
tuerca siguiendo exactamente el dibujo
Hold above the nut during installation
as shown in the illustration.
Z.503.315
c
c =
480 mm / 18 15/16"
d =
360 mm / 14 3/16"
d
Positionierung des Hebels nur rechts möglich
Position du levier possible à droite uniquement
Posizione della leva possibile solo a destra
Posicionamiento de palanca sólo a la derecha
Lever installation only possible on the right side
Verlängerungsmutter L= 40mm
Ecrou allongé L= 40mm
Dado prolungato L= 40mm
Tuerca de prolongación L= 40mm
Extension nut L= 40mm / 1 1/2"
3
ø36mm /
1 7/16"
