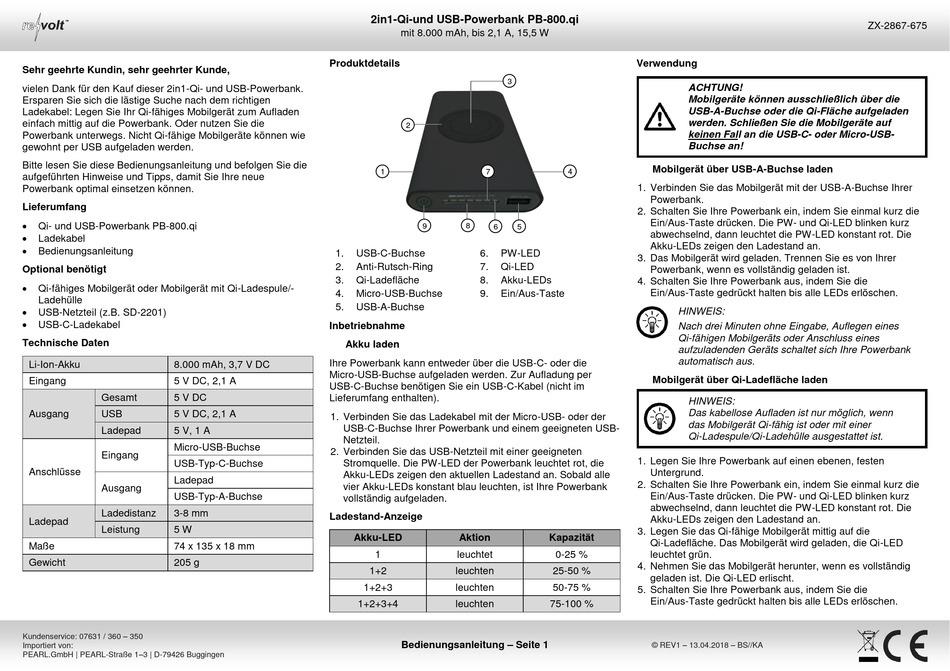

revolt PB-800.qi Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser 2in1-Qi- und USB-Powerbank.
Ersparen Sie sich die lästige Suche nach dem richtigen
Ladekabel: Legen Sie Ihr Qi-fähiges Mobilgerät zum Aufladen
einfach mittig auf die Powerbank. Oder nutzen Sie die
Powerbank unterwegs. Nicht Qi-fähige Mobilgeräte können wie
gewohnt per USB aufgeladen werden.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerbank optimal einsetzen können.
Lieferumfang

Qi- und USB-Powerbank PB-800.qi

Ladekabel

Bedienungsanleitung
Optional benötigt

Qi-fähiges Mobilgerät oder Mobilgerät mit Qi-Ladespule/-
Ladehülle

USB-Netzteil (z.B. SD-2201)

USB-C-Ladekabel
Technische Daten
Li-Ion-Akku 8.000 mAh, 3,7 V DC
Eingang 5 V DC, 2,1 A
Gesamt 5 V DC
Ausgang USB 5 V DC, 2,1 A
Ladepad 5 V, 1 A
Micro-USB-Buchse
Eingang
USB-Typ-C-Buchse
Anschlüsse
Ladepad
Ausgang
USB-Typ-A-Buchse
Ladedistanz 3-8 mm
Ladepad
Leistung 5 W
Maße 74 x 135 x 18 mm
Gewicht 205 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
2in1-Qi-und USB-Powerbank PB-800.qi
mit 8.000 mAh, bis 2,1 A, 15,5 W

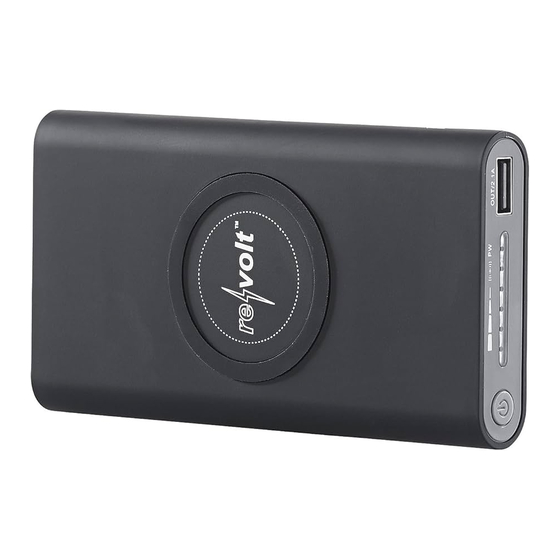

Produktdetails
3
2
1 7
9 8
6
1. USB-C-Buchse 6. PW-LED
2. Anti-Rutsch-Ring 7. Qi-LED
3. Qi-Ladefläche 8. Akku-LEDs
4. Micro-USB-Buchse 9. Ein/Aus-Taste
5. USB-A-Buchse
Inbetriebnahme
Akku laden
Ihre Powerbank kann entweder über die USB-C- oder die
Micro-USB-Buchse aufgeladen werden. Zur Aufladung per
USB-C-Buchse benötigen Sie ein USB-C-Kabel (nicht im
Lieferumfang enthalten).
1. Verbinden Sie das Ladekabel mit der Micro-USB- oder der
USB-C-Buchse Ihrer Powerbank und einem geeigneten USB-
Netzteil.
2. Verbinden Sie das USB-Netzteil mit einer geeigneten
Stromquelle. Die PW-LED der Powerbank leuchtet rot, die
Akku-LEDs zeigen den aktuellen Ladestand an. Sobald alle
vier Akku-LEDs konstant blau leuchten, ist Ihre Powerbank
vollständig aufgeladen.
Ladestand-Anzeige
Akku-LED Aktion
1 leuchtet
1+2 leuchten
1+2+3 leuchten
1+2+3+4 leuchten
Bedienungsanleitung – Seite 1
Verwendung
ACHTUNG!
Mobilgeräte können ausschließlich über die
USB-A-Buchse oder die Qi-Fläche aufgeladen
werden. Schließen Sie die Mobilgeräte auf
keinen Fall an die USB-C- oder Micro-USB-
Buchse an!
Mobilgerät über USB-A-Buchse laden
4
1. Verbinden Sie das Mobilgerät mit der USB-A-Buchse Ihrer
Powerbank.
2. Schalten Sie Ihre Powerbank ein, indem Sie einmal kurz die
Ein/Aus-Taste drücken. Die PW- und Qi-LED blinken kurz
5
abwechselnd, dann leuchtet die PW-LED konstant rot. Die
Akku-LEDs zeigen den Ladestand an.
3. Das Mobilgerät wird geladen. Trennen Sie es von Ihrer
Powerbank, wenn es vollständig geladen ist.
4. Schalten Sie Ihre Powerbank aus, indem Sie die
Ein/Aus-Taste gedrückt halten bis alle LEDs erlöschen.
HINWEIS:
Nach drei Minuten ohne Eingabe, Auflegen eines
Qi-fähigen Mobilgeräts oder Anschluss eines
aufzuladenden Geräts schaltet sich Ihre Powerbank
automatisch aus.
Mobilgerät über Qi-Ladefläche laden
HINWEIS:
Das kabellose Aufladen ist nur möglich, wenn
das Mobilgerät Qi-fähig ist oder mit einer
Qi-Ladespule/Qi-Ladehülle ausgestattet ist.
1. Legen Sie Ihre Powerbank auf einen ebenen, festen
Untergrund.
2. Schalten Sie Ihre Powerbank ein, indem Sie einmal kurz die
Ein/Aus-Taste drücken. Die PW- und Qi-LED blinken kurz
abwechselnd, dann leuchtet die PW-LED konstant rot. Die
Akku-LEDs zeigen den Ladestand an.
3. Legen Sie das Qi-fähige Mobilgerät mittig auf die
Kapazität
Qi-Ladefläche. Das Mobilgerät wird geladen, die Qi-LED
0-25 %
leuchtet grün.
4. Nehmen Sie das Mobilgerät herunter, wenn es vollständig
25-50 %
geladen ist. Die Qi-LED erlischt.
50-75 %
5. Schalten Sie Ihre Powerbank aus, indem Sie die
Ein/Aus-Taste gedrückt halten bis alle LEDs erlöschen.
75-100 %
© REV1 – 13.04.2018 – BS//KA
ZX-2867-675
