WECHSEL DER DOSIERSKALA
Am Dosatron können zwei Skalen für die Einstellung der Dosierung
verwendet werden: Prozent und Verhältnis. Diese beiden Skalen befinden
sich auf gegenüberliegenden Seiten der Dosiereinheit (Abb. 2).
Abhängig von der Durchflussrichtung der Flüssigkeit innerhalb der
Wasserleitungsanlage bzw. der Ausrichtung der Befestigung des Dosierers
auf dessen Halterung kann es erforderlich sein, die Ausrichtung der Skala
zu ändern.
Abb. 2

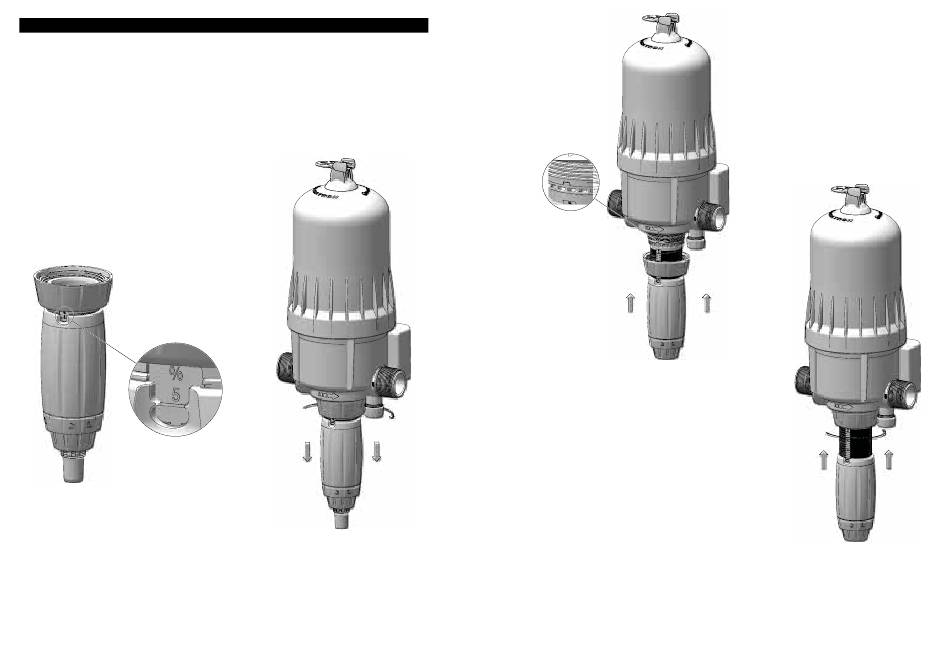

- Haltemutter der Dosiereinheit lösen. Die Dosiereinheit nach unten
ziehen und um 180 Grad drehen, bis die richtige Skala erkennbar
ist (Abb. 3).
©
DOSATRON INTERNATIONAL S.A.S / 16
- Falls nötig, die Dosiereinstellmutter um
die Hälfte herausdrehen, um die Stifte
besser erkennen zu können.
Abb. 3
Abb. 4
- Die Haltemutter der
Dosiereinheit per Hand
wieder festdrehen.
©
DOSATRON INTERNATIONAL S.A.S / 17
Abb. 5
