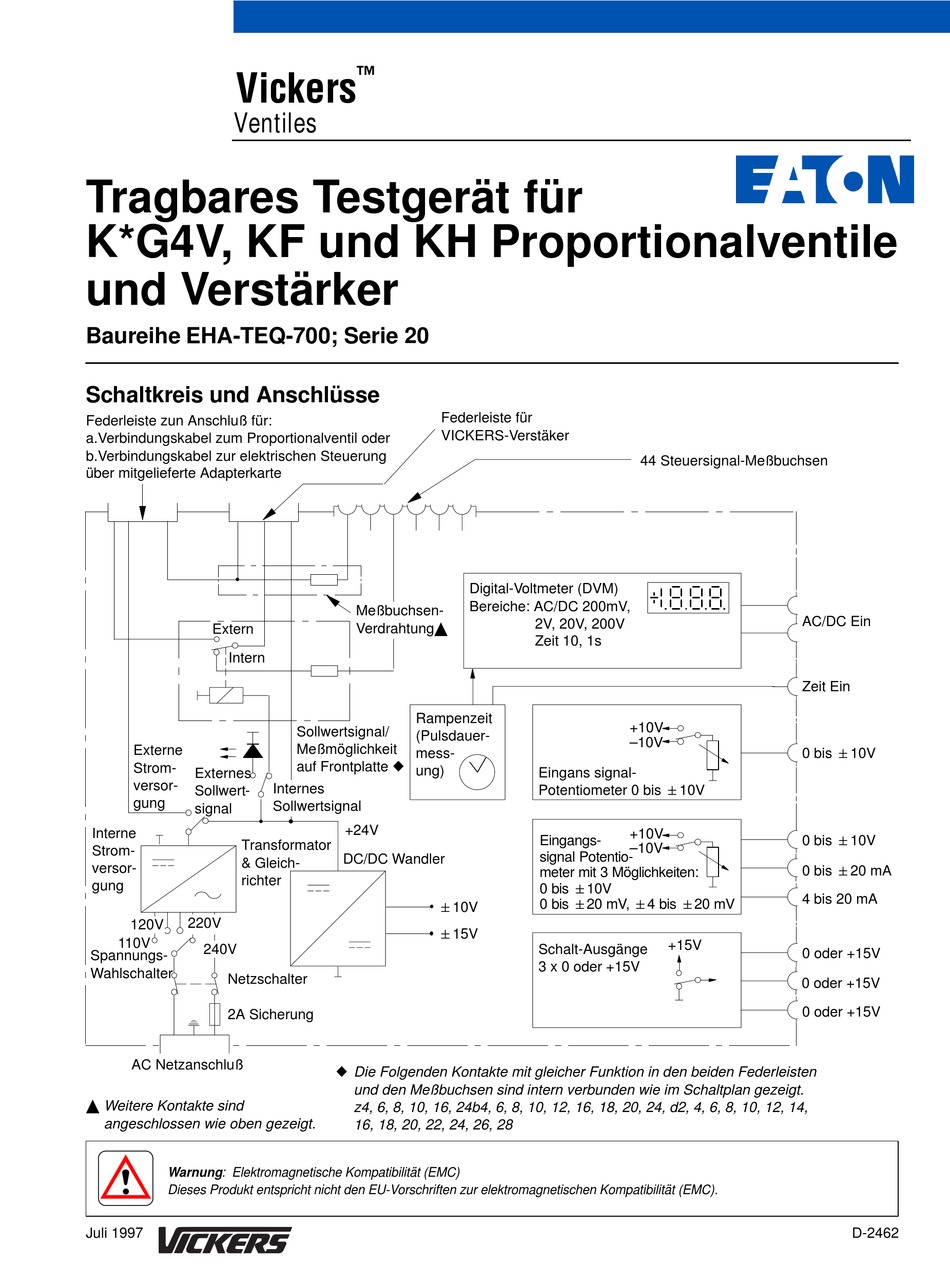

Tragbares Testgerät für
K*G4V, KF und KH Proportionalventile
und Verstärker
Baureihe EHA-TEQ-700; Serie 20
Schaltkreis und Anschlüsse
Federleiste zun Anschluß für:
a.Verbindungskabel zum Proportionalventil oder
b.Verbindungskabel zur elektrischen Steuerung
über mitgelieferte Adapterkarte
Extern
Intern
Externe
Strom-
Externes
versor-
Sollwert-
gung
signal
Interne
Transformator
Strom-
& Gleich-
versor-
richter
gung
220V
120V
110V
240V
Spannungs-
Wahlschalter
Netzschalter
2A Sicherung
AC Netzanschluß
Y Weitere Kontakte sind
angeschlossen wie oben gezeigt.
Warnung: Elektromagnetische Kompatibilität (EMC)
Dieses Produkt entspricht nicht den EU-Vorschriften zur elektromagnetischen Kompatibilität (EMC).
Juli 1997
™
Federleiste für
VICKERS-Verstäker
Meßbuchsen-
VerdrahtungY
Rampenzeit
Sollwertsignal/
(Pulsdauer-
Meßmöglichkeit
mess-
auf Frontplatte z
ung)
Internes
Sollwertsignal
+24V
DC/DC Wandler
"10V
"15V
z Die Folgenden Kontakte mit gleicher Funktion in den beiden Federleisten
und den Meßbuchsen sind intern verbunden wie im Schaltplan gezeigt.
z4, 6, 8, 10, 16, 24b4, 6, 8, 10, 12, 16, 18, 20, 24, d2, 4, 6, 8, 10, 12, 14,
16, 18, 20, 22, 24, 26, 28
44 Steuersignal-Meßbuchsen
Digital-Voltmeter (DVM)
Bereiche: AC/DC 200mV,
2V, 20V, 200V
Zeit 10, 1s
+10V
–10V
Eingans signal-
Potentiometer 0 bis "10V
+10V
Eingangs-
–10V
signal Potentio-
meter mit 3 Möglichkeiten:
0 bis "10V
0 bis "20 mV, "4 bis "20 mV
Schalt-Ausgänge
3 x 0 oder +15V
AC/DC Ein
Zeit Ein
0 bis "10V
0 bis "10V
0 bis "20 mA
4 bis 20 mA
+15V
0 oder +15V
0 oder +15V
0 oder +15V
D-2462
