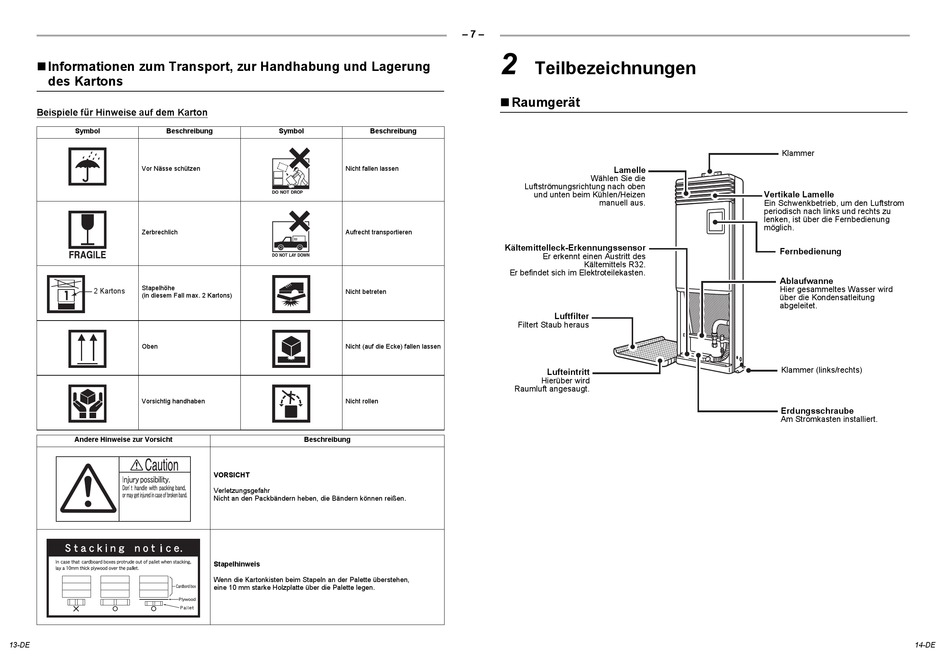

 Informationen zum Transport, zur Handhabung und Lagerung
des Kartons
Beispiele für Hinweise auf dem Karton
Symbol Beschreibung
Vor Nässe schützen
Zerbrechlich
Stapelhöhe
2 Kartons
(in diesem Fall max. 2 Kartons)
Oben
Vorsichtig handhaben
Andere Hinweise zur Vorsicht
13-DE
Symbol Beschreibung
Nicht fallen lassen
Aufrecht transportieren
Nicht betreten
Nicht (auf die Ecke) fallen lassen
Nicht rollen
Beschreibung
VORSICHT
Verletzungsgefahr
Nicht an den Packbändern heben, die Bändern können reißen.
Stapelhinweis
Wenn die Kartonkisten beim Stapeln an der Palette überstehen,
eine 10 mm starke Holzplatte über die Palette legen.
– 7 –
2

Teilbezeichnungen

 Raumgerät
Lamelle
Wählen Sie die
Luftströmungsrichtung nach oben
und unten beim Kühlen/Heizen
manuell aus.
Kältemittelleck-Erkennungssensor
Er erkennt einen Austritt des
Kältemittels R32.
Er befindet sich im Elektroteilekasten.
Luftfilter
Filtert Staub heraus
Lufteintritt
Hierüber wird
Raumluft angesaugt.
Klammer
Vertikale Lamelle
Ein Schwenkbetrieb, um den Luftstrom
periodisch nach links und rechts zu
lenken, ist über die Fernbedienung
möglich.
Fernbedienung
Ablaufwanne
Hier gesammeltes Wasser wird
über die Kondensatleitung
abgeleitet.
Klammer (links/rechts)
Erdungsschraube
Am Stromkasten installiert.
