2.3.6 Montage des Schachtes

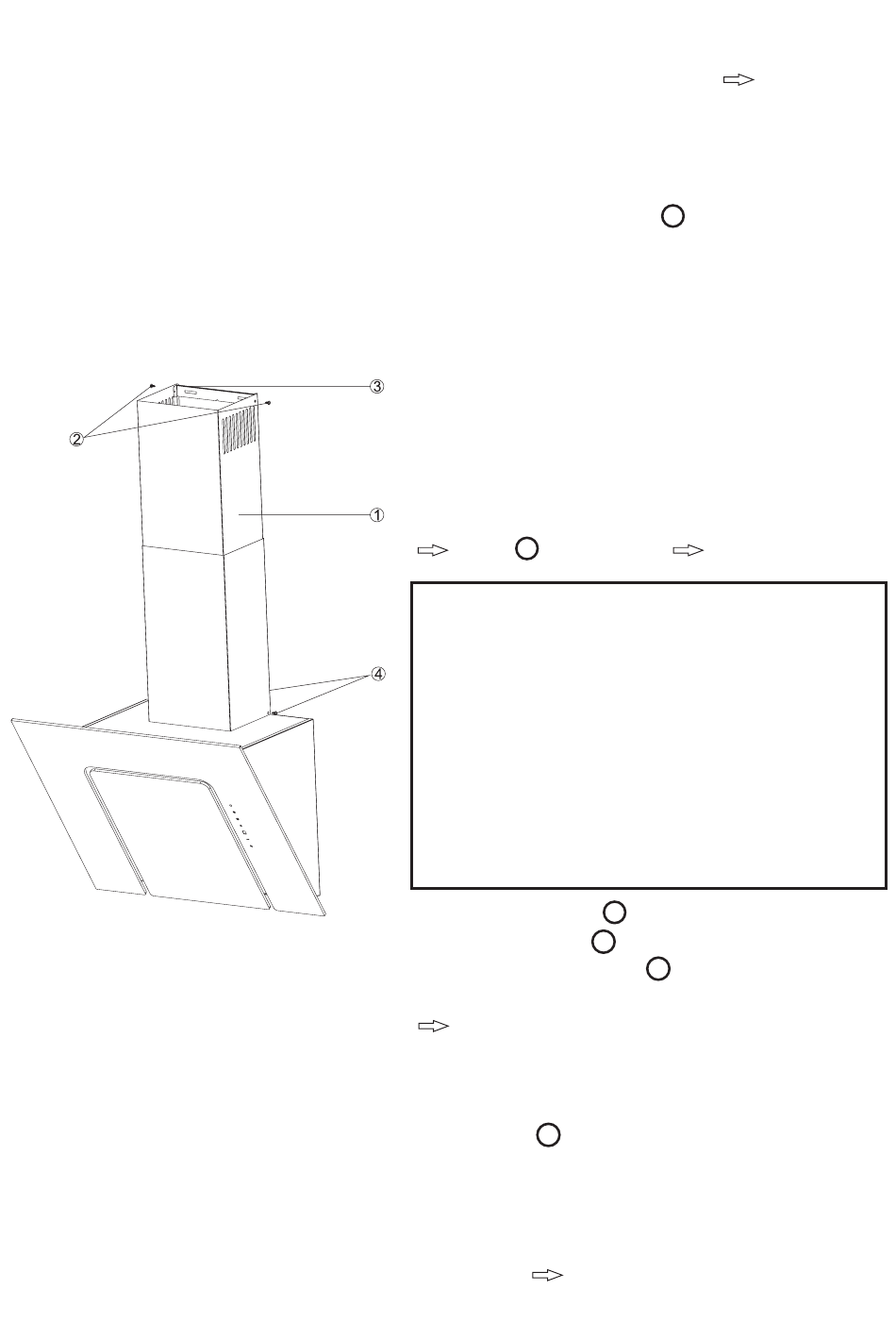

1 Teleskopschacht
2 Schrauben oben
3 Schachtmontagebügel
4 Schrauben unten
Abb. 3.3: Teleskopschacht montieren
2 Auspacken und Montage
Grund- und Teleskopschacht (
S.14) werden nun montiert.
Dazu:
- Schachtmontagebügel 3 mittig zur
Dunstabzugshaube direkt unterhalb der
Decke auf der Wand anhalten oder ver-
messen und Haltepunkte E und F an-
zeichnen.
- Löcher bohren, Dübel einsetzen,
Schachtmontagebügel anschrauben.
- Zusammengeschobene Schachtteile, ohne
die Schutzfolie abzuziehen, über die 2 Winkel-
schienen auf der Dunstabzugshaube
( 2.3.3 4 ) aufsetzen (
HINWEIS!
Im Abluftbetrieb den Teleskopschacht mit
der Umluftöffnung nach unten einsetzen.
Im Umluftbetrieb Teleskopschacht mit der
Umluftöffnung nach oben einsetzen.
Um die maximale Höhe der Haube zu
nutzen, muss im Abluftbetrieb der Teles-
kopschacht mit Umluftschlitzen nach oben
montiert werden.
- Teleskopschacht 1 nach oben ziehen und
mit 2 Schrauben 2 von links und rechts an
Schachtmontagebügel 3 verschrauben. Kei-
nen Akkuschrauber dazu verwenden
( Abb. 3.3)
Grundschacht unten an den beiden Winkel-
schienen auf dem Haubenkörper hinten mit je
1 Schraube 4 fixieren.
Folgen Sie jetzt der Schachtmontage-An-
leitung für den Einsatz der Kupferklinge. So
montieren Sie den Schacht ohne diesen zu
verkratzen ( 2. Hinweis 2.3.2).
17
