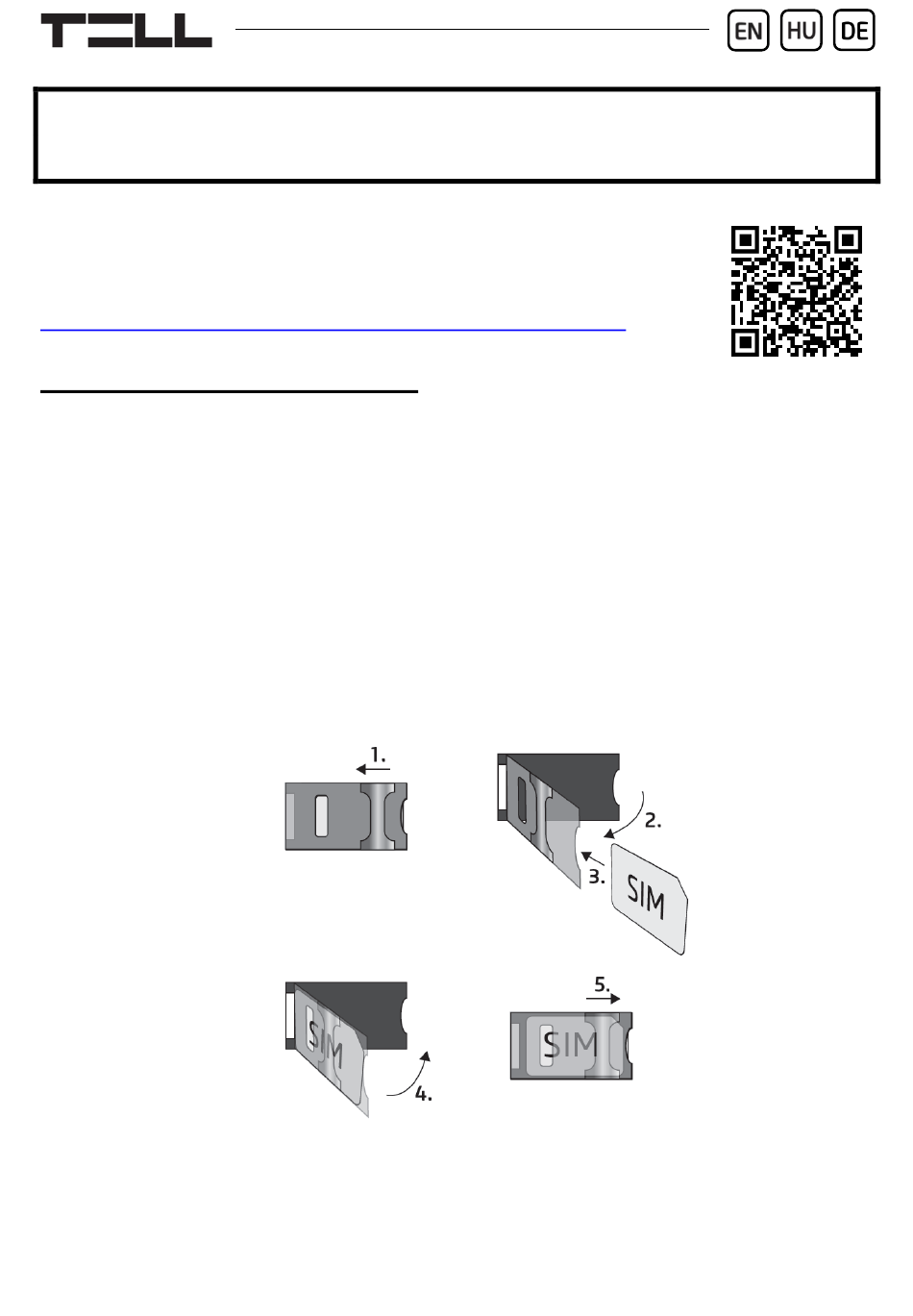

Adapter2 / Adapter2 PRO
QUICK GUIDE FOR INSTALLERS
Dear Customer!
Thank you for choosing our product. The full Installation
and Application Manual is available on our website at:
https://tell.hu/en/products/gprs-communicators/adapter2
PUTTING INTO OPERATION:
Note: For the WiFi product variant please skip the first 5 steps.
1. Choose the SIM card services according to the device functions you would
like to use (mobile Internet, voice call, SMS service).
The device requires a Mini (2FF) size SIM card.
2. Enable the caller identification service on the SIM card at the mobile service
provider.
3. Disable voice mail and notification about missed calls on the SIM card.
4. If you want to lock the SIM card with a PIN code, you will have to provide the
PIN code in the device settings. Otherwise, disable PIN code request on the
SIM card.
5. Remove the SIM card bay cover of the device and install the SIM card.
6. Check the installation environment for avoiding weak signal and other
problems (strong electromagnetic interference, high humidity).
7. Connect the antenna.
8. Do the wiring according to the wiring diagram below.
9. Connect the device to the power supply (12-24V DC, minimum 500mA).
For device version v7.00 (04.05.2022)
