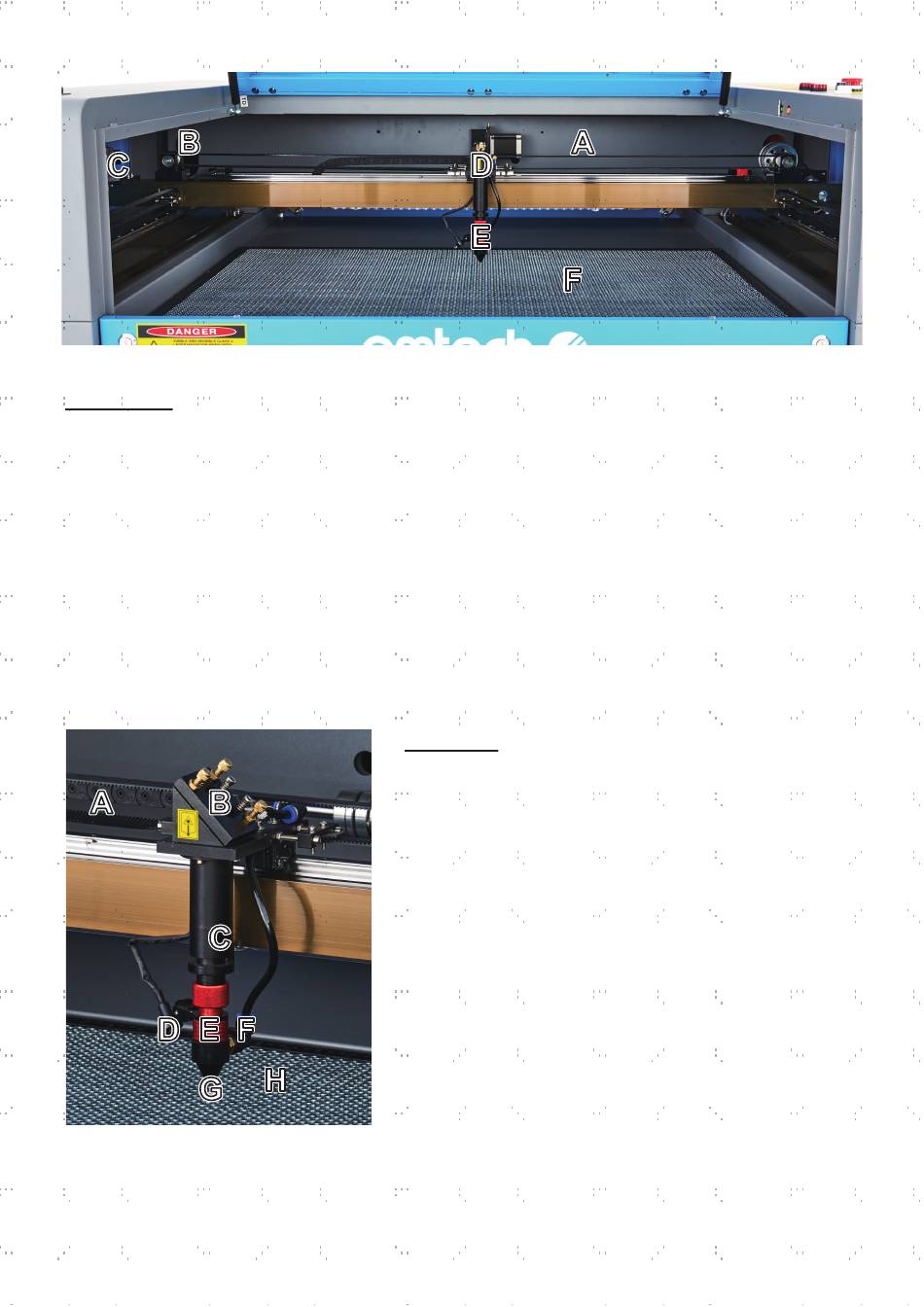

Laserstrahl
A. Laserröhre—Die mit CO₂ gefüllte Glasröhre ist an Halterungen montiert und unbeweglich. Ihre Verbind- ung
mit dem Lasernetzteil leitet eine extrem hohe Span- nung und ist lebensgefährlich.
B. 1. Spiegel—Dieser winkeleinstellbare Spiegel ist fixiert, um den Gravurlaser von der Röhre auf den 2. Spiegel
zu übertragen.
C. 2. Spiegel—Dieser winkeleinstellbare Spiegel bewegt sich mit der X-Achsenschiene, um das Bewegen des
Laserstrahls entlang der Y-Achse zu ermöglichen.
D. 3. Spiegel—Dieser winkeleinstellbare Spiegel bewegt sich mit dem Laserkopf, um das Bewegen des Laser-
strahls entlang der X-Achse zu ermöglichen.
E. Fokuslinse—Diese Linse richtet und fokussiert den Laser auf das Material.
F. Arbeitsbett—Das Arbeitsbett an sich ist höhen- verstellbar oder kann je nach Projekten unter- schiedlich mit
Aluminium- oder Wabentisch ausgestattet sein.
Laserkopf
A. X-Achsenschiene—Diese Schiene bewegt sich entlang der
Y-Achse, wobei ihre Bewegung durch Endschalter gesteuert
wird.
B. 3. Spiegel—Dieser winkeleinstellbare Spiegel überträgt den
Laser vom 2. Spiegel auf die Fokuslinse.
C. Autofokussensor—Dieser Sensor wird von Ihrem Gravierer
verwendet, um den Laser auf Knopfdruck korrekt zu
fokussieren.
D. Rotpunkt-Zeiger—Mit dessen Hilfe können Sie die genaue
Position des unsichtbaren Gravurlasers sehen.
E. Fokuslinse—Die 18-mm-Linse richtet und fokussiert den
Laserstrahl auf die Schnittstelle zum gravierenden Material.
F. Luftsteuerungsventil—Es bläst Druckluft, um die Funken zu
ersticken und Gas und Schmutz beim Gravieren wegzublasen.
G. Laser—Der Gravurlaser selbst ist unsichtbar, aber höchst
gefährlich. Schützen Sie Augen und Haut vor direkter
Einstrahlung.
H. Arbeitsbett—Verwenden Sie das mitgelieferte Acrylwerkzeug,
um den perfekten Fokus für jede Materialstärke zu finden.
