Grundlegendes Bedienen

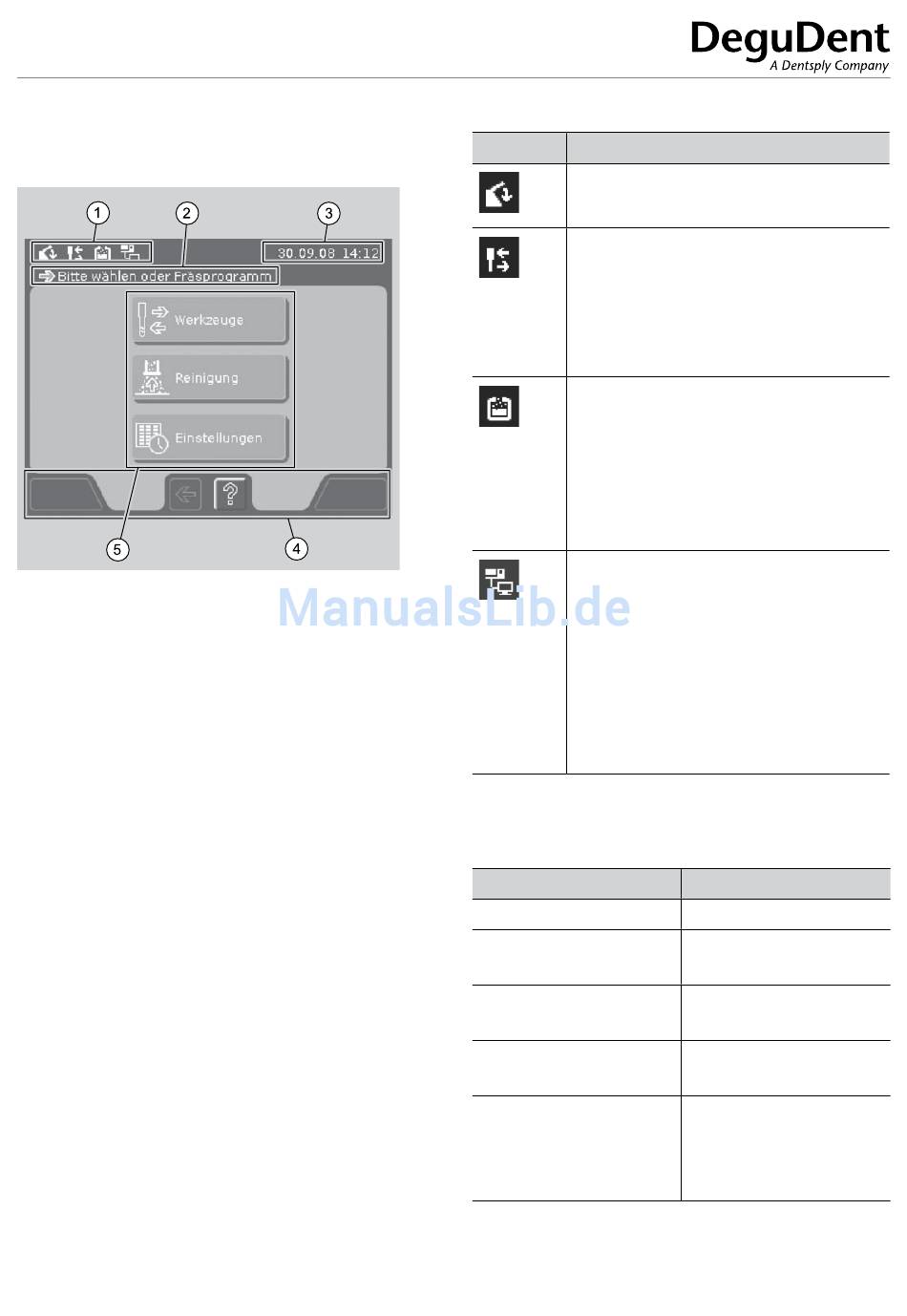

Die folgende Abbildung zeigt beispielhaft das Haupt-
menü und die Funktionsbereiche auf dem Touchscreen.
1
Symbolanzeige
während des
Betriebs
3
Aktuelle Datums-
und Zeitanzeige
5
Menüauswahl,
aktueller Programm-
Status
Auf dem Touchscreen werden folgende Bereiche
angezeigt:
• Symbolanzeige während des Betriebs (1)
• Handlungsanweisung für Ihre aktuelle Auswahl (2)
• Anzeige des aktuellen Datums und der aktuellen
Uhrzeit (3)
• Bereich zur grundlegenden Menü- und Funktions-
steuerung über Tastfelder (4)
• Bereich zur Menüauswahl und zur Anzeige des
aktuellen Programm-Status (5).
Die Symbolanzeige im oberen Bereich des Touchscreen
(1) informiert Sie über die nächsten Handlungsschritte.
Ist eine Handlung erforderlich, blinkt das Symbol für die
Handlung abwechselnd weiß und orange:
22
2
Handlungsanweisung
für aktuelle Auswahl
4
Menü- und Funktions-
steuerung
Symbol
Erläuterung
Die Gerätehaube ist geöffnet.
Schließen Sie die Gerätehaube.
Mindestens ein Fräser wurde für 90
Fräseinheiten verwendet.
Stellen Sie sicher, dass Sie Fräser für
maximal 100 Fräseinheiten verwenden.
Siehe Fräser wechseln, Seite 41.
Der Staubsaugerbeutel des Absauggeräts
ist voll.
Stellen Sie die einwandfreie Funktion des
Absauggeräts sicher.
Befolgen Sie die Betriebsanleitung des
Absauggeräts.
Es besteht keine Verbindung zur CAD/
CAM-Systemsteuerung.
Stellen Sie sicher, dass die Verbindung
zur CAD/CAM-Systemsteuerung herge-
stellt und die Software Cercon
gestartet ist.
Befolgen Sie die Betriebsanleitungen aller
eingesetzten Systemkomponenten.
Mit den Tastfeldern im unteren Bereich des Touchscreen
(4) können Sie Menüs und Funktionen grundlegend
steuern:
Tastfeld
START
OK
ABBRUCH
PFEIL LINKS
Symbol „?"
art
®
Erläuterung
Referenzfahrt starten.
Aktuelle Auswahl
bestätigen.
Aktuellen Vorgang
abbrechen.
In das zuvor angezeigte
Menü wechseln.
Anzeigen von Information
und Hilfe zu aktuellem
Programm-Status in
einem Zusatzfenster.
