Produktname:
Taster-Busankoppler 2fach mit Zweipunktbedienung
Bauform:
Unterputz
Artikel-Nr.:
0185 00
ETS-Suchpfad:
Gira Giersiepen, Taster, Taster 2fach, Taster-Busankoppler 2fach mit Zweipunktbedienung
Funktionsbeschreibung:
Auf den Taster-Busankoppler (Taster-BA) können Wippen der konventionellen Schalterprogramme
aufgesteckt werden.
Dabei können 2fach Wippen (Serienwippe) als Schalter (Mittenstellung) eingesetzt werden.
Er gibt in Abhängigkeit von der geladenen Software bei Tastenbetätigung Telegramme auf den Gira
instabus, die in den zugehörigen Aktoren Schalt-, Dimm- und Jalousiefunktionen auslösen.

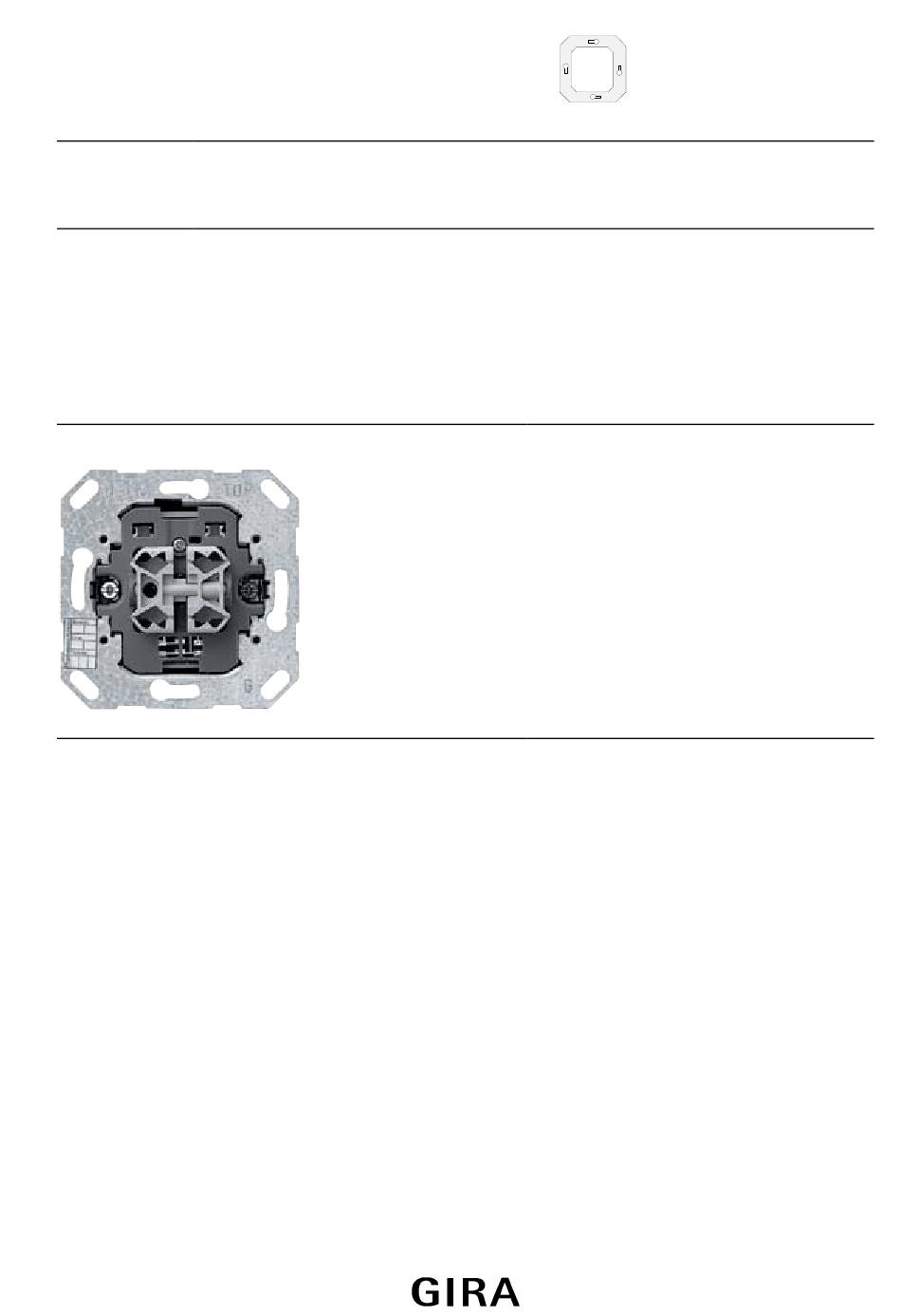

Darstellung:
Technische Daten:
Versorgung extern
Spannung:
Leistungsaufnahme:
Anschluß:
Versorgung instabus EIB
Spannung:
Stromaufnahme vom Bus:
Anschluß:
Eingang
Anzahl:
Signalspannung:
"0"-Signal:
"1"-Signal:
Kontakt geschlossen:
Kontakt offen:
Signalerkennung:
Signalstrom:
Signaldauer:
Leistungsaufnahme pro Kanal:
Anschluß:
Länge der Eingangsleitung:
Stand 08/98
Technische Änderungen vorbehalten
Abmessungen:
Tragring:
71 mm x 71 mm
---
---
---
24 V DC (+6 V / -3 V)
typ. 3 mA DC
über instabus Anschluß- und Abzweigklemme
---
---
---
---
---
---
---
---
---
---
---
---
instabus EIB System
Sensor
Bedienelemente:
1 Programmiertaste
(über einen Lichtstab kombiniert mit
der Programmier-LED)
0185-00 Seite 1/10
Werbung
Verwandte Anleitungen für Gira 0185 00
Inhaltszusammenfassung für Gira 0185 00
- Seite 1 Auf den Taster-Busankoppler (Taster-BA) können Wippen der konventionellen Schalterprogramme aufgesteckt werden. Dabei können 2fach Wippen (Serienwippe) als Schalter (Mittenstellung) eingesetzt werden. Er gibt in Abhängigkeit von der geladenen Software bei Tastenbetätigung Telegramme auf den Gira instabus, die in den zugehörigen Aktoren Schalt-, Dimm- und Jalousiefunktionen auslösen. Abmessungen:...
- Seite 2 instabus EIB System Sensor Ausgang Anzahl: Kontaktart: Nennspannung: Mindestlast: Nennstrom: Verlustleistung: Anschluß: Schaltleistung: Schutzart: IP 20 Isolationsspannung: Prüfzeichen: Verhalten bei Spannungsausfall Nur Busspannungsausfall Es werden keine Telegramme gesendet (passives Verhalten). Nur Netzspannungsausfall Bus- und Netzspannungsausfall Verhalten beim Wiedereinschalten Nur Busspannungsausfall Es werden keine Telegramme gesendet (passives Verhalten).
- Seite 3 EIB System Sensor Software-Beschreibung: ETS-Suchpfad: ETS-Symbol: Taster, Taster 2fach, Gira Giersiepen, Taster-Busankoppler 2fach mit Zweipunktbedienung Applikationen: Kurzbeschreibung: Name: Von: Seite: Datenbank Schalten, Dimmen, Jalousie Schalten, Dimmen, 06.98 ab 2.2 Jalousie 105 801 Stand 08/98 0185-00 Seite 3/10 Technische Änderungen vorbehalten...
- Seite 4 instabus EIB System Sensor 0185-00 Seite 4/10 Stand 08/98 Technische Änderungen vorbehalten...
- Seite 5 instabus EIB System Sensor Applikationsbeschreibung: Schalten, Dimmen, Jalousie 105801 • Auswertung einer 2fach Wippe mit seperater Tastenauswertung (oben / unten) für 4 Wippenfunktionen • Wippenfunktion "Schalten" mit Tastenzuordnung Ein / Aus / Um • Wippenfunktion "Jalousie" mit Betätigungszeit-Einstellung • Wippenfunktion "Dimmen mit Stoptelegramm" mit Betätigungszeit-Einstellung •...
- Seite 6 instabus EIB System Sensor 300 ms 1.) Schalten 2.) Jalousie 3.) Dimmen mit Stoptelegramm 4.) Dimmen mit Telegrammwiederholung Funktion Zeit zwischen Kurz- und Langzeitbetrieb bzw. Wippe der Wippe zwischen Schalten und Dimmen links Schalten Objekt 0 1.) Schalten Befehl bei Wippen- Befehl bei Wippen- betätigung unten betätigung oben...
- Seite 7 instabus EIB System Sensor Schalten, Dimmen, Jalousie 105 801 Allgemein (VZ) Zeit zwischen Kurz- und Langzeitbetrieb oder Zeit zwischen Schalten und Dimmen Zeit zwischen zwei Telegrammen bei Dimmen mit Telegrammwiederholung Wippe links Funktion der Wippe Funktion der Wippe Schalten Befehl bei Wippenbetätigung oben Befehl bei Wippenbetätigung unten Jalousie Befehl bei Wippenbetätigung...
- Seite 8 instabus EIB System Sensor Anzahl der Adressen (max): Anzahl der Zuordnungen (max): 8 Kommunikationsobjekte: Objekt: Funktion: Name: Typ: Flag: Schalten für beide Wippen Schalten Wippe links oben 1 Bit SKÜ Schalten Wippe links unten 1 Bit SKÜ Schalten Wippe rechts oben 1 Bit SKÜ...
- Seite 9 instabus EIB System Sensor Wippe links: Funktion "Schalten" parametriert Befehl bei Wippen- Bei Betätigung wird ein EIN-Telegramm betätigung oben gesendet. Bei Betätigung wird ein AUS-Telegramm gesendet. Der intern gespeicherte Schaltzustand wird umgeschaltet. (Schaltobjekt=1, Telegramm AUS Schaltobjekt = 0, Telegramm EIN) Befehl bei Wippen- Bei Betätigung wird ein EIN-Telegramm betätigung unten...
- Seite 10 instabus EIB System Sensor Wippe: Funktion "Dimmen mit Telgrammwiederholung" parametriert Befehl bei Wippen- oben = heller (EIN), Bei Betätigung der oberen Taste wird ein betätigung Dimmen helle-r (Ein-) Telegramm unten = dunkler (AUS) gesendet, bei Betätigung der unteren Taste wird ein Dimmen dunkler- (Aus-) Telegramm gesendet.
