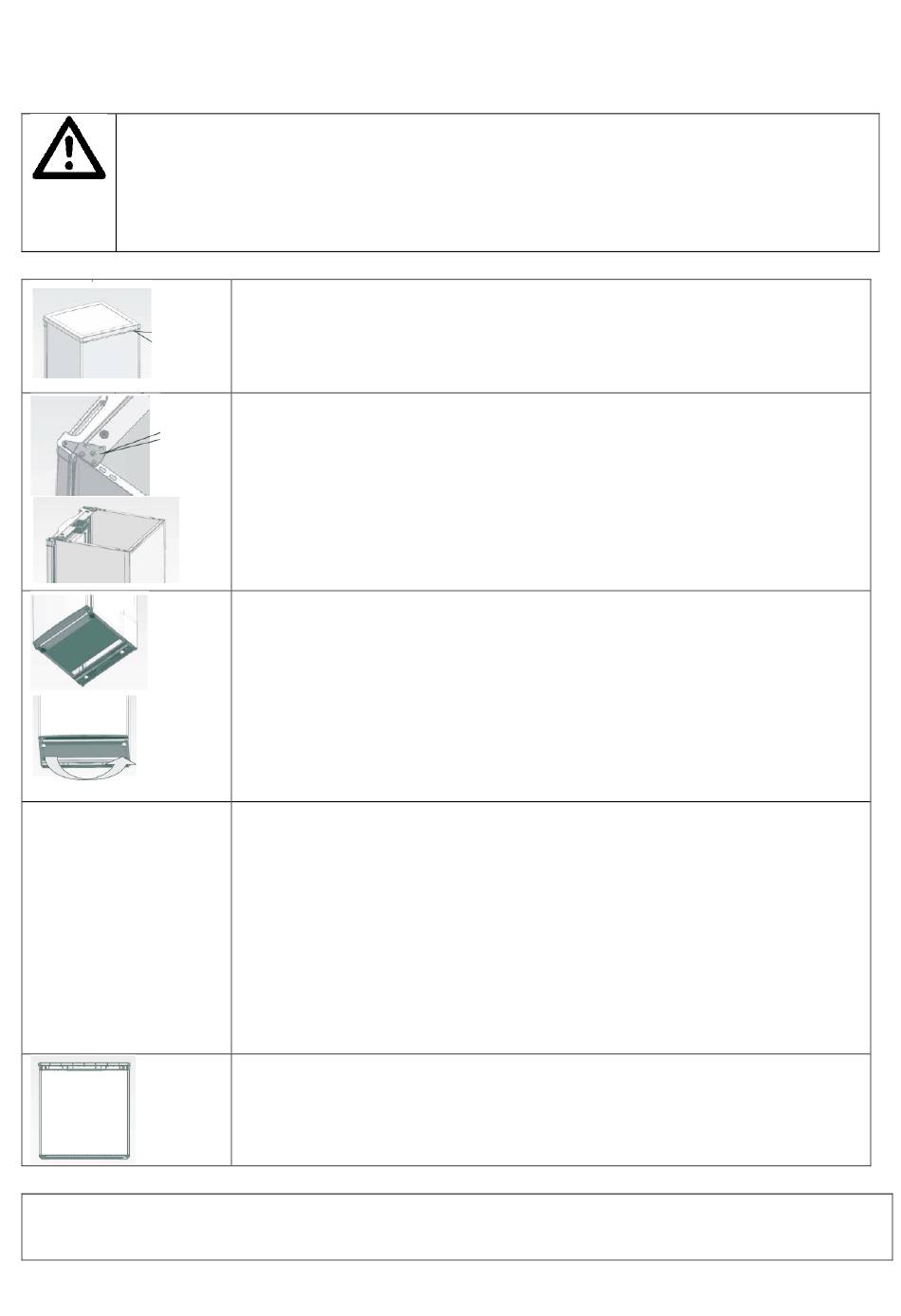

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KS124-3A+++
Schrauben Sie die beiden hinteren Schrauben ab und nehmen
die Arbeitsplatte und stellen diese erst einmal sicher ab.
Schrauben Sie das Scharniergelenk ab und nehmen die
Gerätetür behutsam ab und legen die an einem sicheren Ort.
Entfernen Sie die beiden Schrauben, die das untere
Scharniergelenk auf der rechten Seite des Gerätes sichern.
Entfernen Sie den eingeschraubten Standfuß und schrauben
Sie ihn an der rechten Seite wieder an.
Setzen Sie die Tür in der gewünschten neuen Öffnungsrichtung
ein und achten Sie darauf, dass der Stift ordnungsgemäß in die
Buchse im unteren Rahmenteil der Gerätetür gelangt.
Schrauben Sie das obere Scharniergelenk, das Sie zuvor in
Schritt 3 entfernt haben, an der linken Seite des Gerätes an.
Achten Sie darauf, dass der Stift ordnungsgemäß in die Buchse
im oberen Rahmenteil der Gerätetür gelangt.
Sichern Sie das untere Scharniergelenk zunächst locker.
Ziehen Sie die Schrauben erst dann fest, wenn die Tür richtig
ausgerichtet und geschlossen ist.
Montieren Sie nun die Abdeckplatte in umgekehrter
Reihenfolge.
Version E1.1 DE 11/2014
Seite 18 von 24
