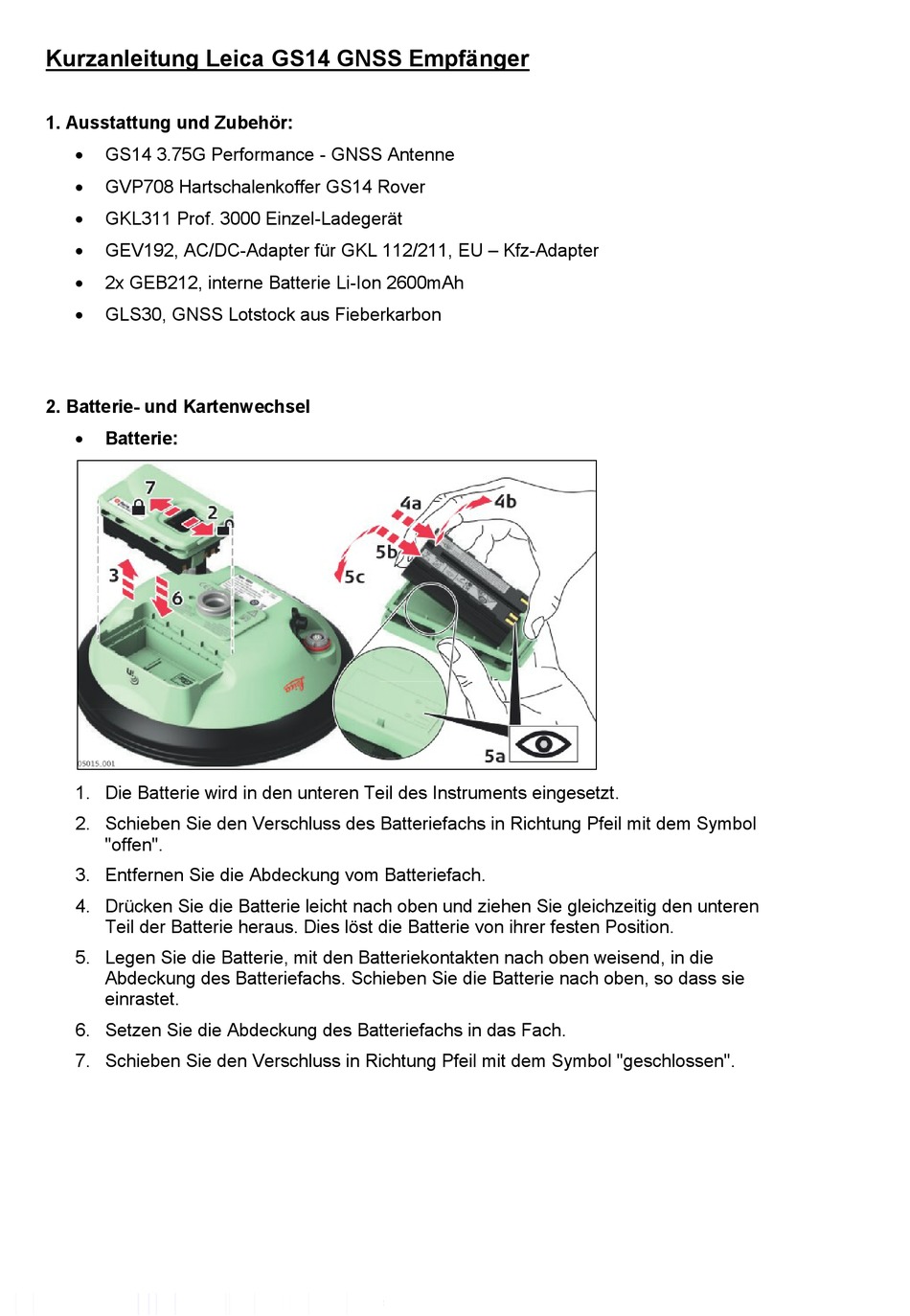

Kurzanleitung Leica GS14 GNSS Empfänger
1. Ausstattung und Zubehör:
GS14 3.75G Performance - GNSS Antenne
GVP708 Hartschalenkoffer GS14 Rover
GKL311 Prof. 3000 Einzel-Ladegerät
GEV192, AC/DC-Adapter für GKL 112/211, EU – Kfz-Adapter
2x GEB212, interne Batterie Li-Ion 2600mAh
GLS30, GNSS Lotstock aus Fieberkarbon
2. Batterie- und Kartenwechsel
Batterie:
1. Die Batterie wird in den unteren Teil des Instruments eingesetzt.
2. Schieben Sie den Verschluss des Batteriefachs in Richtung Pfeil mit dem Symbol
"offen".
3. Entfernen Sie die Abdeckung vom Batteriefach.
4. Drücken Sie die Batterie leicht nach oben und ziehen Sie gleichzeitig den unteren
Teil der Batterie heraus. Dies löst die Batterie von ihrer festen Position.
5. Legen Sie die Batterie, mit den Batteriekontakten nach oben weisend, in die
Abdeckung des Batteriefachs. Schieben Sie die Batterie nach oben, so dass sie
einrastet.
6. Setzen Sie die Abdeckung des Batteriefachs in das Fach.
7. Schieben Sie den Verschluss in Richtung Pfeil mit dem Symbol "geschlossen".

Werbung

loading

Verwandte Anleitungen für Leica GS14

Inhaltszusammenfassung für Leica GS14

  • Seite 1 Kurzanleitung Leica GS14 GNSS Empfänger 1. Ausstattung und Zubehör:  GS14 3.75G Performance - GNSS Antenne  GVP708 Hartschalenkoffer GS14 Rover  GKL311 Prof. 3000 Einzel-Ladegerät  GEV192, AC/DC-Adapter für GKL 112/211, EU – Kfz-Adapter  2x GEB212, interne Batterie Li-Ion 2600mAh ...
  • Seite 2  microSD: Das Entfernen der microSD Karte, während der GS14 eingeschaltet ist, kann zum Verlust der Daten führen. Entnehmen Sie die microSD Karte oder ziehen Sie die Verbindungskabel erst ab, wenn der GS14 ausgeschaltet ist. 1. Die microSD Karte wird in einen Schacht im Batteriefach des Instruments eingesetzt.
  • Seite 3 Konfiguration zu gewährleisten!  SIM- Karte Das Einsetzen/Entnehmen der SIM Karte, während der GS14 eingeschaltet ist, kann zu dauerhaftem Schaden der Karte führen. Führen Sie das Einsetzen/Entnehmen der SIM Karte erst durch, wenn der GS14 ausgeschaltet ist.
  • Seite 4 Strom und die Bluetooth LEDs leuchten gelb und erlöschen anschließend. Funktion Halten Sie die Taste für <1 s gedrückt. Wenn der GS14 im: • Basismodus ist: Der GS14 wechselt in den Rovermodus. • Rovermodus und im statischen Modus ist: Der GS14 wechselt in den Basismodus.
  • Seite 5 • Basismodus ist und keine Position verfügbar ist: Die RTK Basis LED blinkt für 2 s gelb. • Rovermodus ist: - Keine Aktion. Halten Sie die Taste für 5 s gedrückt. Wenn der GS14 im: • Basismodus ist: - Keine Aktion. • Rovermodus ist und für einen Verbindungsaufbau über eine Einwahl- oder Ntrip Verbindung konfiguriert ist: Die RTK Rover LED blinkt für 2 s...
  • Seite 6 Die Batterie ist schwach (<5%). Folge rot Strom- LED Keine passive Batterie im Bestand (passive Batterie) RTK Rover- LED GS14 ist im RTK Basismodus oder der GS14 ist ausgeschaltet. grün GS14 ist im Rovermodus. An der Kommunikations- Schnittstelle werden keine RTK Daten empfangen.
  • Seite 7 GS14 ist im Rovermodus. An der Kommunikations- Schnittstelle werden RTK Daten empfangen. RTK Basis- LED G14 befindet sich im Rovermodus oder ist ausgeschaltet. > keine passive Batterie im Bestand...
