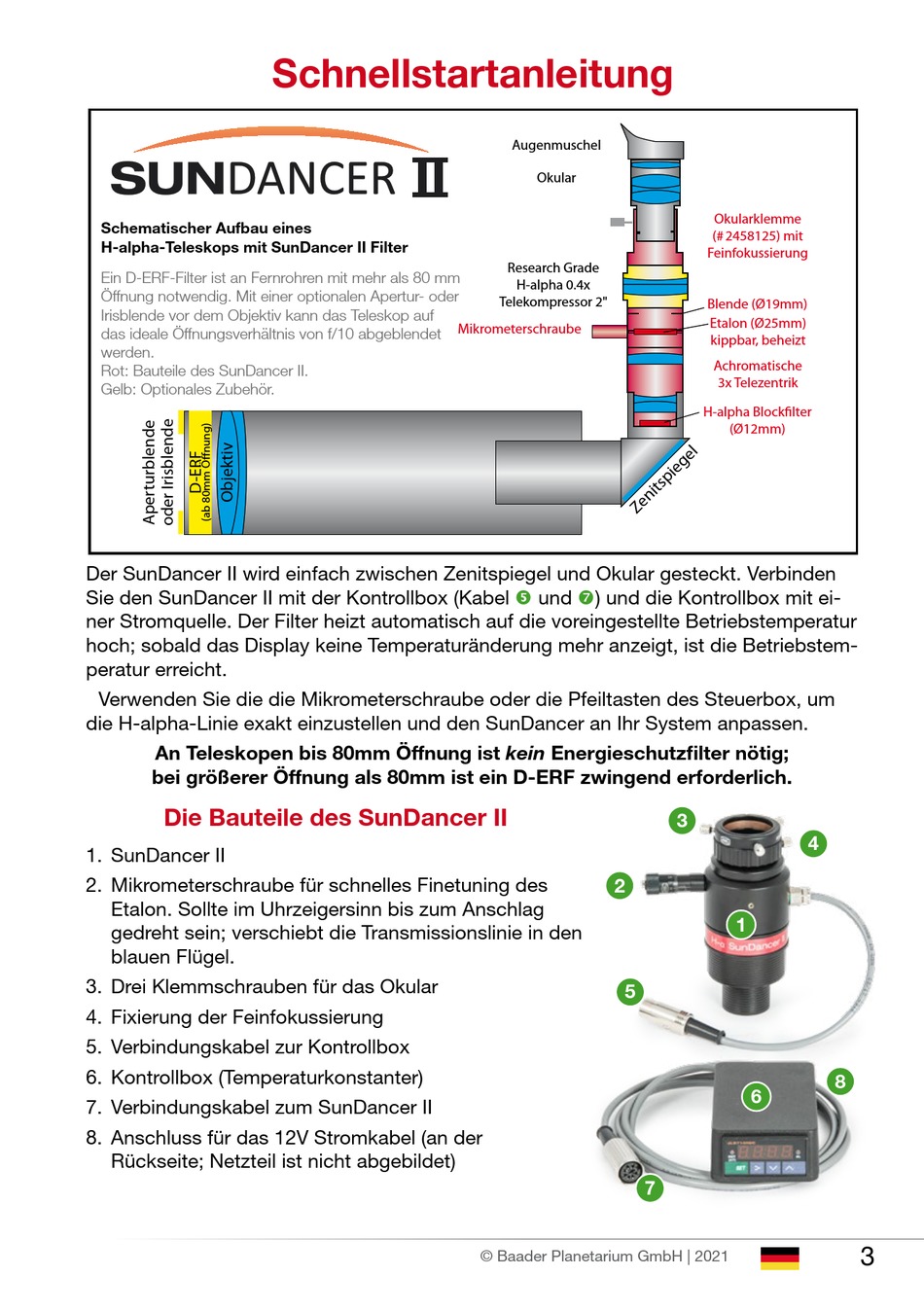

Baader Planetarium SUNDANCER II Gebrauchsanleitung Seite 3

Schematischer Aufbau eines
H-alpha-Teleskops mit SunDancer II Filter
Ein D-ERF-Filter ist an Fernrohren mit mehr als 80 mm
Öffnung notwendig. Mit einer optionalen Apertur- oder
Irisblende vor dem Objektiv kann das Teleskop auf
das ideale Öffnungsverhältnis von f/10 abgeblendet
werden.
Rot: Bauteile des SunDancer II.
Gelb: Optionales Zubehör.
Der SunDancer II wird einfach zwischen Zenitspiegel und Okular gesteckt. Verbinden
Sie den SunDancer II mit der Kontrollbox (Kabel
ner Stromquelle. Der Filter heizt automatisch auf die voreingestellte Betriebstemperatur
hoch; sobald das Display keine Temperaturänderung mehr anzeigt, ist die Betriebstem-
peratur erreicht.
Verwenden Sie die die Mikrometerschraube oder die Pfeiltasten des Steuerbox, um
die H-alpha-Linie exakt einzustellen und den SunDancer an Ihr System anpassen.
An Teleskopen bis 80mm Öffnung ist kein Energieschutzfilter nötig;
bei größerer Öffnung als 80mm ist ein D-ERF zwingend erforderlich.
Die Bauteile des SunDancer II
1. SunDancer II
2. Mikrometerschraube für schnelles Finetuning des
Etalon. Sollte im Uhrzeigersinn bis zum Anschlag
gedreht sein; verschiebt die Transmissionslinie in den
blauen Flügel.
3. Drei Klemmschrauben für das Okular
4. Fixierung der Feinfokussierung
5. Verbindungskabel zur Kontrollbox
6. Kontrollbox (Temperaturkonstanter)
7. Verbindungskabel zum SunDancer II
8. Anschluss für das 12V Stromkabel (an der
Rückseite; Netzteil ist nicht abgebildet)
Schnellstartanleitung
Augenmuschel
Okular
Research Grade
H-alpha 0.4x
Telekompressor 2"
Mikrometerschraube
und ) und die Kontrollbox mit ei-

2
5
© Baader Planetarium GmbH | 2021
Okularklemme
(# 2458125) mit
Feinfokussierung
Blende (Ø19mm)
Etalon (Ø25mm)
kippbar, beheizt
Achromatische
3x Telezentrik
H-alpha Block lter
(Ø12mm)
3
4
1
6
7
8
