Abschlussmodul Am 142; Anschluss Des Am 142 - Hekatron LRZ Basis Montageanleitung

7 Elektrische Installation

7.3 Abschlussmodul AM 142

7.3.1 Platine mit Anschlussklemmen





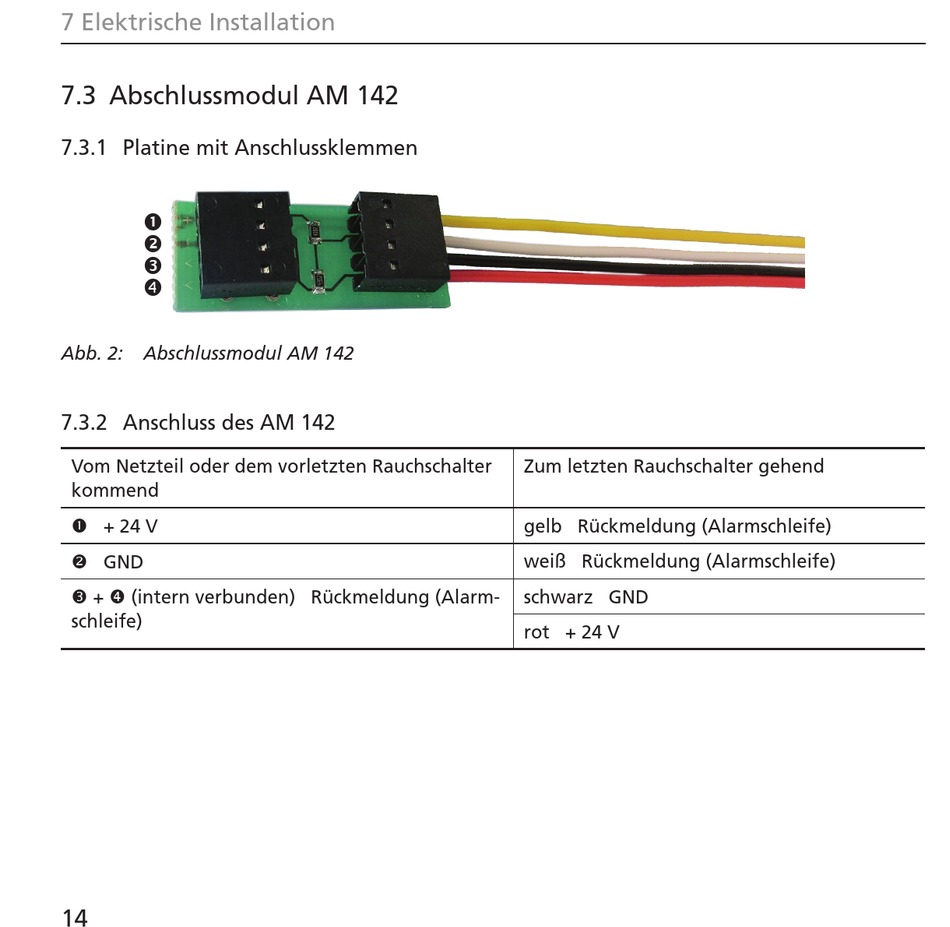

Abb. 2: Abschlussmodul AM 142

7.3.2 Anschluss des AM 142

Vom Netzteil oder dem vorletzten Rauchschalter
kommend
 + 24 V
 GND
 +  (intern verbunden) Rückmeldung (Alarm-
schleife)
14
Zum letzten Rauchschalter gehend
gelb Rückmeldung (Alarmschleife)
weiß Rückmeldung (Alarmschleife)
schwarz GND
rot + 24 V
