IQT1-*-IO-V1
Bedienung
T9: Die Bits "Lesen" und "Schreiben" werden auf FALSE zurückgesetzt
T10: Starten des Leseauftrages durch Setzen des Bits "Lesen" auf TRUE; gleichzeitig wird das
Bit "Fehler" auf FALSE zurückgesetzt und die Fehlermeldung in den Eingangsdaten gelöscht
T11: Leseauftrag ist aktiv und wird ausgeführt ("Auftrag aktiv" = TRUE)
T12: Ein Datenträger tritt in die Erfassungszone ein und wird erfolgreich gelesen
("Lesen erfolgreich" = TRUE)
5.4.4
Timing
Für die Datenübertragung der RFID-Schreib-/Lesestation IQT1-...-IO-V1 wird im Easy Mode
auf die Verwendung eines komplexen Handshake-Verfahrens verzichtet. Die Telegramme
werden vielmehr in das Eingangsfeld der Prozessdaten (IQT1 -> SPS) eingestellt und bleiben
dort für eine definierte Haltezeit bestehen. Innerhalb dieser Haltezeit kann seitens der RFID-
Schreib-/Lesestation keine Änderung des Eingangsdatenfeldes vorgenommen werden.
Die IO-Link-Zykluszeit der RFID-Schreib-/Lesestation beträgt mindestens 4 ms. Jedes
Telegramm bleibt für mindestens 10 IO-Link-Zyklen unverändert im Eingangsfeld der
Prozessdaten. Damit ergibt sich eine Haltezeit von mindestens 40 ms.
Wird innerhalb der Haltezeit von 40 ms ein neues Telegramm seitens der RFID-Schreib-
/Lesestation generiert (z.B. neuer Datenträger gelesen oder Datenträger verlässt
Erfassungsbereich), so wird dieses Telegramm erst nach Ablauf der 40 ms in das Eingangsfeld
der Prozessdaten eingestellt. Tritt innerhalb der Haltezeit kein neues Telegramm auf, so bleiben
die Daten in dem Eingangsfeld der Prozessdaten unverändert.
1
2
3
Datenträger im Feld
1
Daten
2
Lesen erfolgreich
3

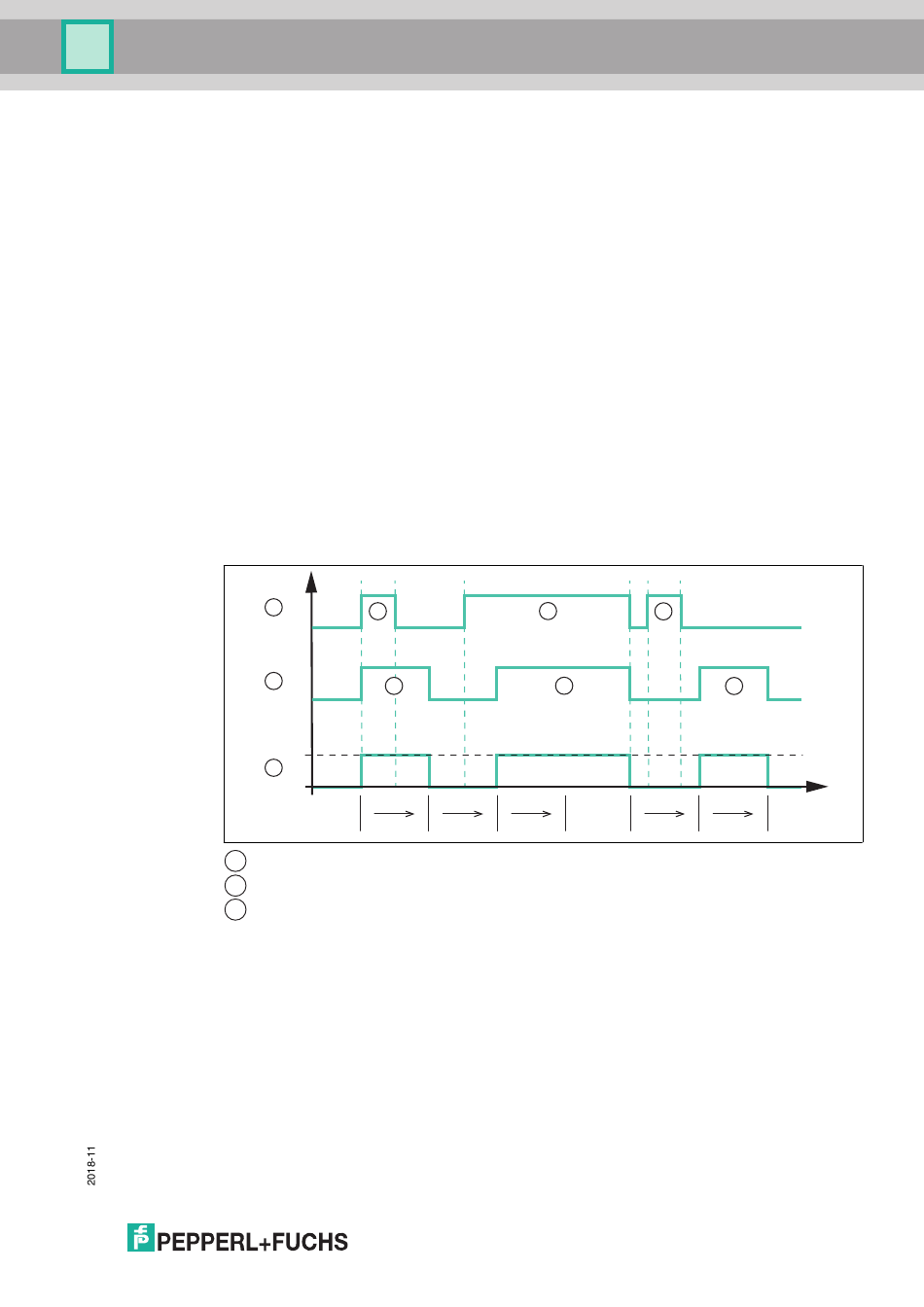

Das obige Bild zeigt den prinzipiellen zeitlichen Ablauf der Datenübertragung in Abhängigkeit
der Anwesenheit eines Datenträgers im Erfassungsbereich der RFID-Schreib-/Lesestation
IQT1-...-IO-V1.
"T
" entspricht der Haltezeit von 10 Zyklen der IO-Link-Zykluszeit (4 ms) der RFID-Schreib-
10Z
/Lesestation. Sie beträgt mindestens 40 ms.
Die RFID-Schreib-/Lesestation wird dabei über die Autostart-Funktion oder durch das Bit
"Lesen" angesteuert. Dadurch wird ein Leseauftrag dauerhaft an der Station ausgeführt.
A
A
1
0
T
T
10Z
10Z
B
C
B
T
T
10Z
10Z
C
T
T
10Z
25
