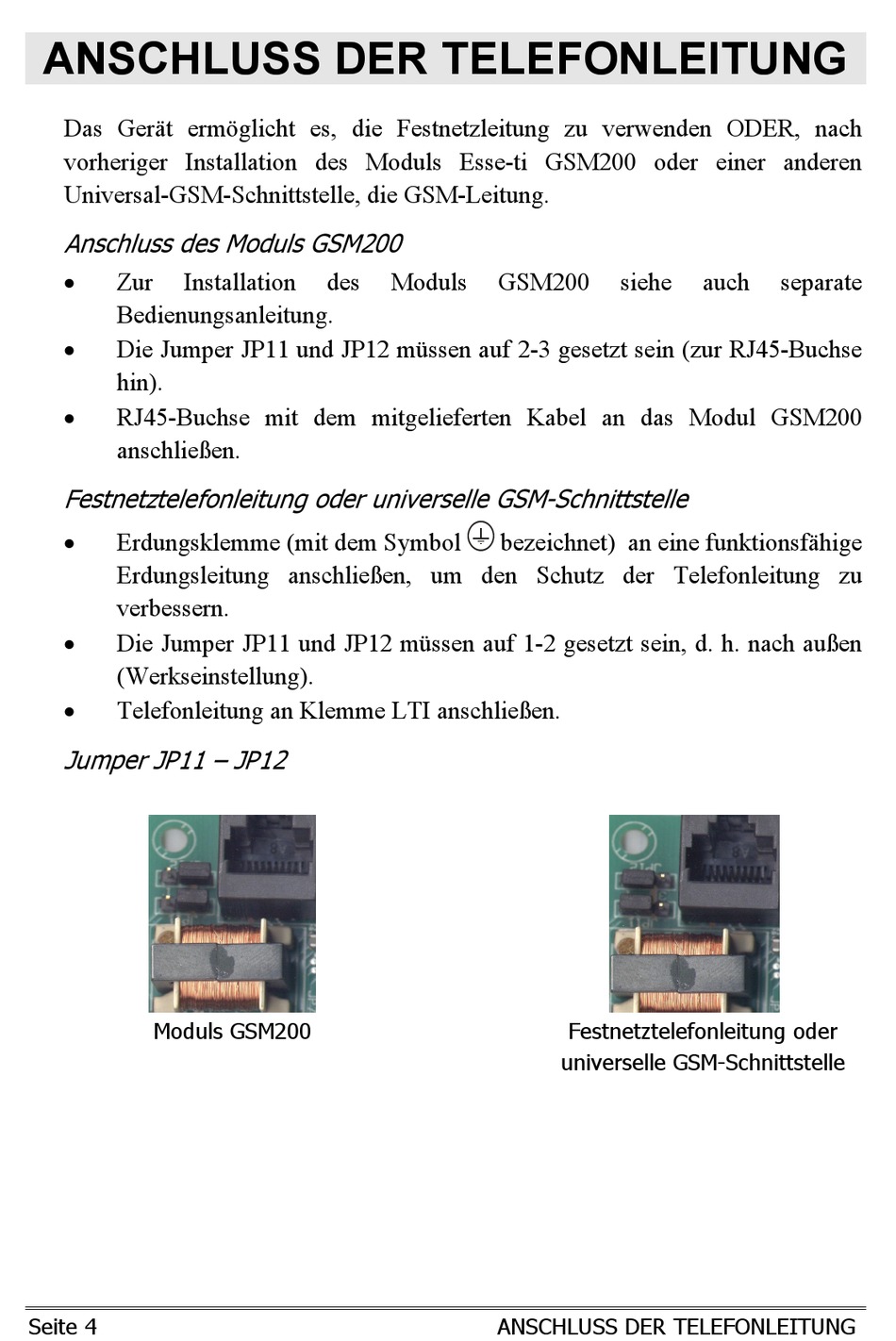

ANSCHLUSS DER TELEFONLEITUNG
Das Gerät ermöglicht es, die Festnetzleitung zu verwenden ODER, nach
vorheriger Installation des Moduls Esse-ti GSM200 oder einer anderen
Universal-GSM-Schnittstelle, die GSM-Leitung.
Anschluss des Moduls GSM200
Zur
Installation
Bedienungsanleitung.
Die Jumper JP11 und JP12 müssen auf 2-3 gesetzt sein (zur RJ45-Buchse
hin).
RJ45-Buchse mit dem mitgelieferten Kabel an das Modul GSM200
anschließen.
Festnetztelefonleitung oder universelle GSM-Schnittstelle
Erdungsklemme (mit dem Symbol
Erdungsleitung anschließen, um den Schutz der Telefonleitung zu
verbessern.
Die Jumper JP11 und JP12 müssen auf 1-2 gesetzt sein, d. h. nach außen
(Werkseinstellung).
Telefonleitung an Klemme LTI anschließen.
Jumper JP11 – JP12
Moduls GSM200
Seite 4
des
Moduls
GSM200
siehe
bezeichnet) an eine funktionsfähige
Festnetztelefonleitung oder
universelle GSM-Schnittstelle
