Usogood DL502 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DL502:
- Bedienungsanleitung (84 Seiten) ,
- Bedienungsanleitung (130 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Usogood DL502
Inhaltszusammenfassung für Usogood DL502

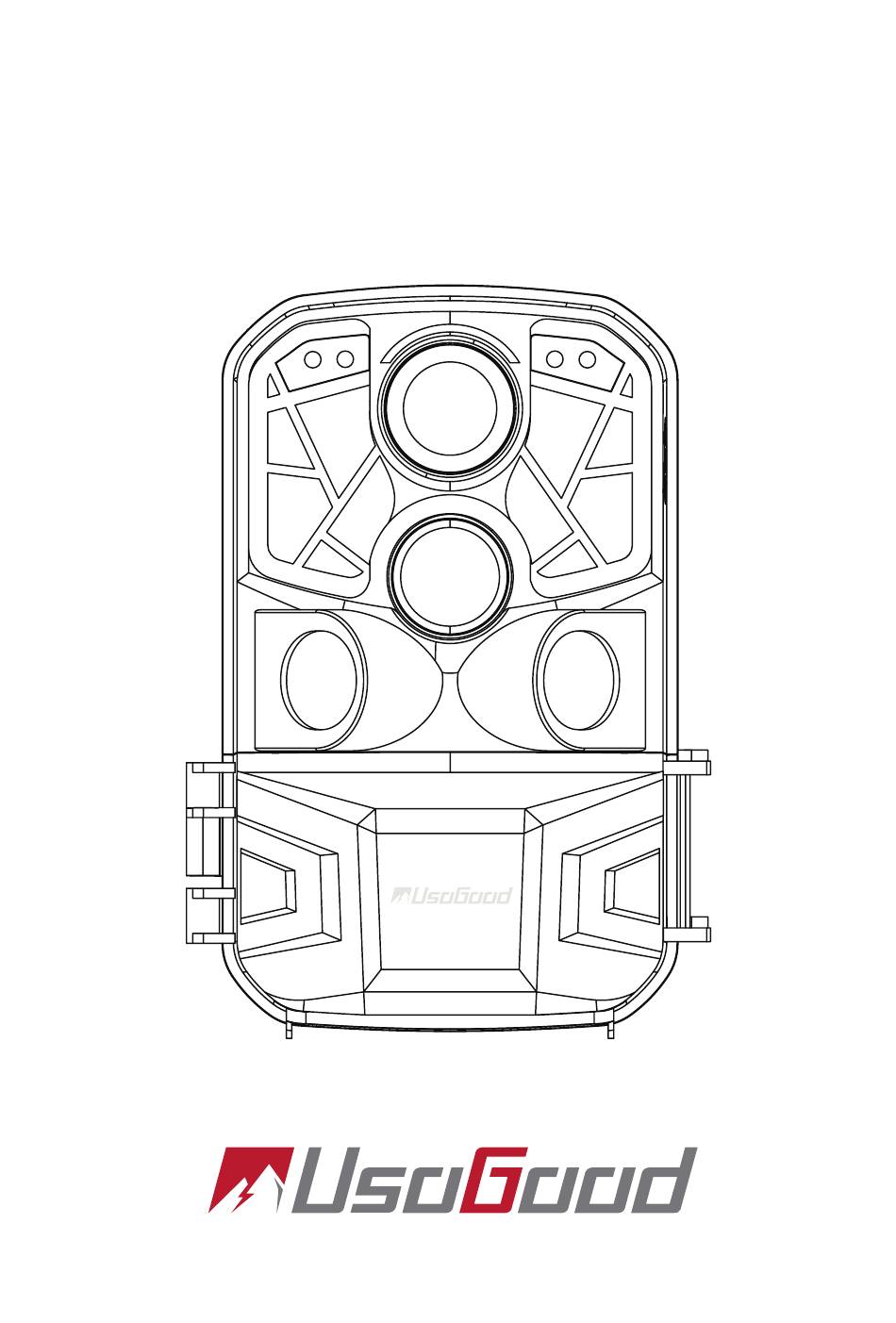

- Seite 1 DL502 Trail Camera User’s Manual Hunting Camera with Remote Wifi...
- Seite 2 We will try our best to meet your requirements and expectations. Usogood has always been committed to creating high-quality products and bringing 100% satisfactory service to our beloved customers. We value the precious feedback of every customer.
-
Seite 3: Inhaltsverzeichnis
Deutsche Packliste 25 Einführung 25 Erscheinungsbild 26 Vorbereiten der Kamera 28 Verwenden des Kamera- und Setup-Menüs 30 WIFI & APP 37 Montage 43 Modus „ON“ Aufrufen 44 Technische Daten 45 Bild- / Datenausgabe 46 Fehlerbehebung 47... -
Seite 4: Packliste
Packliste Bitte packen Sie die Kamera vorsichtig aus und überprüfen Sie, ob das unten aufgeführte Zubehör im Karton enthalten ist. User Manual ① Wildkamera x 1 ④ USB-Kabel x 1 ② Befestigungsgurt x 1 ⑤ Wandhalterung x 1 ③ Gebrauchsanweisung x 1 ⑥... -
Seite 5: Merkmale Der Wildkamera Wlan
erkennen und die Kamera zur Aufnahme von Bildern oder Videos auslösen. Merkmale der Wildkamera Wlan 1. Eingebautes WiFi 2. 24MP Foto und 4K HD Video 3. 0,2s Auslösegeschwindigkeit 4. 6,6cm Farb-TFT-LCD (320x240 Pixel) 5. 34Pcs 940nm nicht leuchtende IR-LEDs 6. 3 Sensoren mit 120° Erfassungswinkel 7. - Seite 6 Bildschirm Batteriefach „MODE“ -Taste DC-Stromeingang OFF/SETUP/ON AV-Ausgang Befestigungsschraube Batteriegehäuse-Entriegelung Mikrofon “ -Taste „ Mini-USB OK-Taste “ -Taste „ Lautsprecher SD-Karten-Steckplatz Riemenöse...
-
Seite 7: Vorbereiten Der Kamera
1. Der Monitor ist nur im „SETUP“-Modus eingeschaltet, um Menüeinstellungen zu ändern oder Fotos und Videos anzusehen. 2. Zum Speichern von Fotos und Videos muss eine SD-Speicherkarte in den Speicherkartensteckplatz eingesetzt sein. 3. Über den Mini-USB-Anschluss (USB 2.0) kann die Kamera mit einem Computer verbunden werden, um Fotos und Videos herunterzuladen. - Seite 8 SD-Karte über den Computer und dann auf der Kamera formatieren. 6. Bitte beachten Sie, dass sich die Kamera ausschaltet, wenn der Strom sehr niedrig ist. Wie Sie arbeiten: 1. Drücken Sie die Entriegelungstaste, um das Batteriefach zu lösen 2. Legen Sie 8x fabrikneue Alkalibatterien ein. 3.
-
Seite 9: Verwenden Des Kamera- Und Setup-Menüs
Verwenden des Kamera- und Setup-Menüs Verwenden der Kamera Hauptschaltflächen Funktion Zugschalter: 1. OFF: Strom aus Power-Taste 2. SETUP: Einstell- und Testmodus 3. ON: Arbeitsmodus 1. Press shortly to switch back and forth between menus, taking photos, recording videos and Modus-Taste playback. -
Seite 10: Videoauflösung
aufnehmen. Sie können auch die aufgezeichneten Dateien ansehen oder die Einstellungsoptionen entsprechend der aktuellen Situation ändern. Wenn sich die Kamera im „SETUP“-Modus befindet, sind die PIR- Sensoren eingeschaltet. Wenn die PIR-Sensoren ausgelöst werden, blinkt die LED der PIR-Anzeige. Aber in diesem Modus nimmt die Kamera keine Fotos oder Videos auf, wenn die PIR-Sensoren ausgelöst werden. -
Seite 11: Audioaufnahme
Universal-Tasten Drücken Sie die Taste „ “ oder „ “, um die Werte anzupassen. Drücken Sie die „OK“-Taste, um die Änderung zu bestätigen und zur nächsten Stelle zu wechseln. Drücken Sie die „MODE“-Taste, um die Einstellung zu verlassen. Video Länge 3"~5' verfügbar Wählen Sie die Dauer des Videos nach Bedarf. - Seite 12 Sie können wählen, ob die Sensoren auf beiden Seiten ein- oder ausgeschaltet werden sollen. Wählen Sie „AUS“, um die seitlichen PIR-Sensoren auszuschalten. Wenn Sie den Erfassungsbereich einschränken möchten, schalten Sie bitte die seitlichen PIR-Sensoren aus. PIR-Sensoren Empfindlichkeit Hoch / Mittel / Niedrig verfügbar Wählen Sie die Empfindlichkeit entsprechend der tatsächlichen Situation.
- Seite 13 möchten, können Sie den Zeitraffer verwenden. Die Kamera nimmt automatisch nach jedem eingestellten Zeitintervall Bilder auf. Sprache Englisch / Deutsch / Dänisch/ Finnisch/ Schwedisch / Spanisch / Französisch / Italienisch / Niederländisch / Portugiesisch / Vereinfachtes Chinesisch / Traditionelles Chinesisch / Japanisch verfügbar Wählen Sie die Sprache nach Bedarf.
-
Seite 14: Speicherkarte Formatieren
Wählen Sie „EIN“, dann hören Sie den Signalton beim Drücken von Tasten. Speicherkarte Formatieren Ja / Nein verfügbar Wählen Sie „Ja“, um alle Daten auf der Speicherkarte zu löschen. Kamera-ID ON / OFF verfügbar Wählen Sie „EIN“, um die Kamera-ID einzustellen. Einstellungen Zurücksetzen Ja / Nein vorhanden Wählen Sie „Ja“, um alle Einstellungen zu löschen. - Seite 15 Version Prüfen Sie die Firmware-Version. Wiedergabemodus ① Nach der Aufnahme schalten Sie die Kamera bitte vom „ON“- Modus in den „SETUP“-Modus. Drücken Sie dann die „MODE“- Taste, um in den Wiedergabemodus zu wechseln. Hinweis: Drücken Sie die „ “- oder „ “-Taste, um die aufgenommenen Bilder und Videos zu betrachten.
-
Seite 16: Wifi & App
Wählen Sie „Aktuelle Datei entsperren“ oder „Alle Dateien entsperren“, um den Schutz der zugehörigen Dateien aufzuheben. Einstellung Einstellung Aktuelle Datei löschen Dele current le Schreibschutz aktuelle Datei Alle Dateien löschen Delete all les Schreibschutz für alle Diashow aktivieren Activate slideshow Dateien Aktuelle Datei entsperren Schreibschutz... -
Seite 17: Verbinden Sie Die Kamera Über Die App
Schalten Sie das WIFI über Bluetooth ein Öffnen Sie zunächst die APP „Hunting Camera“ und klicken Sie auf „Connect Camera“. Klicken Sie dann auf „Schritt eins Bluetooth auf WIFI“ und klicken Sie auf „Sulong“, die Schnittstelle springt zu den Wi-Fi-Einstellungen des Smartphones. Hunting Camera Hunting Camera WIFI... - Seite 18 Hunting Camera Connect camera 3. Nachdem die Kameraeinstellung über die APP abgeschlossen ist, klicken Sie auf den Zurück-Pfeil in der oberen linken Ecke und schalten Sie das eingebaute WIFI aus. Klicken Sie auf „Einstellungen“ auf dem Telefon und dann auf die Option „Wi-Fi“, suchen Sie nach „Hunting Camera“ (der eingebaute WIFI-Name der Kamera).
- Seite 19 5. Öffnen Sie die APP „Hunting Camera“ und klicken Sie auf „Connect Camera“. In der APP können Sie eine Vorschau der aufgenommenen Fotos und Videos in Echtzeit sehen. Sie können auch aufnehmen, Bilder machen, Menüeinstellungen, Dateiwiedergabe/Download/Löschen sowie die heruntergeladenen Dateien im APP-Album ansehen. Photo Video Photo...
- Seite 20 ② Drücken Sie die „ “-Taste an der Kamera, das WIFI wird ausgeschaltet. Die Kamera kehrt zur Videoschnittstelle zurück. Die Anzeigeleuchte schaltet sich aus. Gleichzeitig verlässt die APP synchron den Verbindungsbildschirm. Nachdem Sie die Verwendung der APP beendet haben, beenden Sie die APP, schalten Sie WIFI und Bluetooth in den Telefoneinstellungen aus, und die Kamera wechselt automatisch in den Modus „ON“...
- Seite 21 Funktionsprinzip der Sensoren: Wenn die Sensoren rot leuchten, wurde vom vorderen Bewegungssensor etwas erkannt. In diesem Fall können Sie die beste Ausrichtung für die Kamera ermitteln. 3. Der Sensor leuchtet nur, wenn der Betriebsartenwahlschalter in der Stellung SETUP steht und einer der Bewegungssensoren eine Bewegung erkannt hat.
-
Seite 22: Montage
Montage 1.Verwenden des einstellbaren Webgürtels. 2. Verwenden der Stativbuchse Ziehen Sie den Halter in das Schraubenloch ein ① Bohrungen ③ Stativschraube ② Konterschraube ④ Scharnierschrauben... -
Seite 23: Modus „On" Aufrufen
Modus „ON“ Aufrufen Die Standardanwendung der DL502 -Kamera befindet sich im EIN-Modus. In diesem Modus werden die Fotos entweder durch Bewegungssensoren oder in Intervallen entsprechend der jeweiligen Einstellung ausgelöst. Bitte wechseln Sie in den „SETUP“-Modus, passen Sie die Einstellungen wie gewünscht an und schalten Sie dann auf die Position ”ON“. -
Seite 24: Technische Daten
Technische Daten Modell DL502 LCD-Bildschirm 2,0 Zoll Kamera-Modus Foto, Video, Foto und Video 24MP, 20MP, 16MP, 12MP, 8MP, 5MP, 3MP, Foto-Auflösung 3840*2160P, 2688*1520P, 1920*1080P, Video-Auflösung 1280*720P, 720*480P, 640*480P Sensor 3 Stück Objektiv F2.5 34 Stück 940nm LEDs Auslösezeit 0.2s Erkennungswinkel 120°... -
Seite 25: Bild- / Datenausgabe
USB-Anschluss USB 2.0 Unterstützt Stromversorgung Externes 6V/2A DC-Netzteil Stromanschluss 3,5*1,35mm Lautsprecher Unterstützung Englisch/Niederländisch/Dansk/Suomi/ Svenska/Espanol/Francais/Italiano/ Sprache Nederlands/Portugiesisch/Japanisch/ Chinesisch Bild- / Datenausgabe 1. TV-Anschluss Diese Kamera kann Video an einen externen Monitor oder ein TV-Gerät übertragen. Bitte befolgen Sie die folgenden Anweisungen ■... -
Seite 26: Fehlerbehebung
Fehlerbehebung 1. Bitte prüfen Sie, ob die Batterien richtig eingesetzt sind. 2. Prüfen Sie, ob die Batteriekapazität niedrig oder erschöpft ist. Wenn ja, ersetzen Sie diese bitte durch 8x 1,5V fabrikneue AA-Batterien. 3. Überprüfen Sie, ob der Schalter auf den Die Kamera „ON“-Modus eingestellt ist.Wechseln Sie in lässt sich nicht... - Seite 27 1. Bitte stellen Sie die Auflösung auf hoch. 2. Verkürzen Sie den Aufnahmeabstand. 3. Bitte machen Sie keine Fotos bei Regen oder Das Bild ist nicht Nebel. klar 4. Bitte stellen Sie sicher, dass Sie die Schutzfolien von IR-LEDs und Linsen entfernt haben, bevor Sie sie verwenden.
- Seite 28 1. Prüfen Sie, ob die Batterie schwach ist. Die Nachtsicht erfordert das Einschalten der IR-LEDs und verbraucht daher mehr Batteriestrom. Wenn die Batterie zu schwach ist, ist der Nachtsichteffekt schlecht oder die Nachtsicht funktioniert gar nicht. Prüfen Sie in diesem Fall, ob die Batterie 1,5V hat (verwenden Sie keine 1,2V-Akkus, manchmal funktioniert sogar eine nagelneue Batterie nicht, weil die Spannung nicht ausreicht).
