2.
BESTANDTEILE UND BEDIENELEMENTE
Dieses System besteht aus zwei Hauptkomponenten:
■
Display-Tablet - der zentrale Prozessor und Monitor für das System
(siehe Kapitel 2.1).
■
VCI - das Gerät für den Zugriff auf Fahrzeugdaten (siehe Kapitel 2.2).

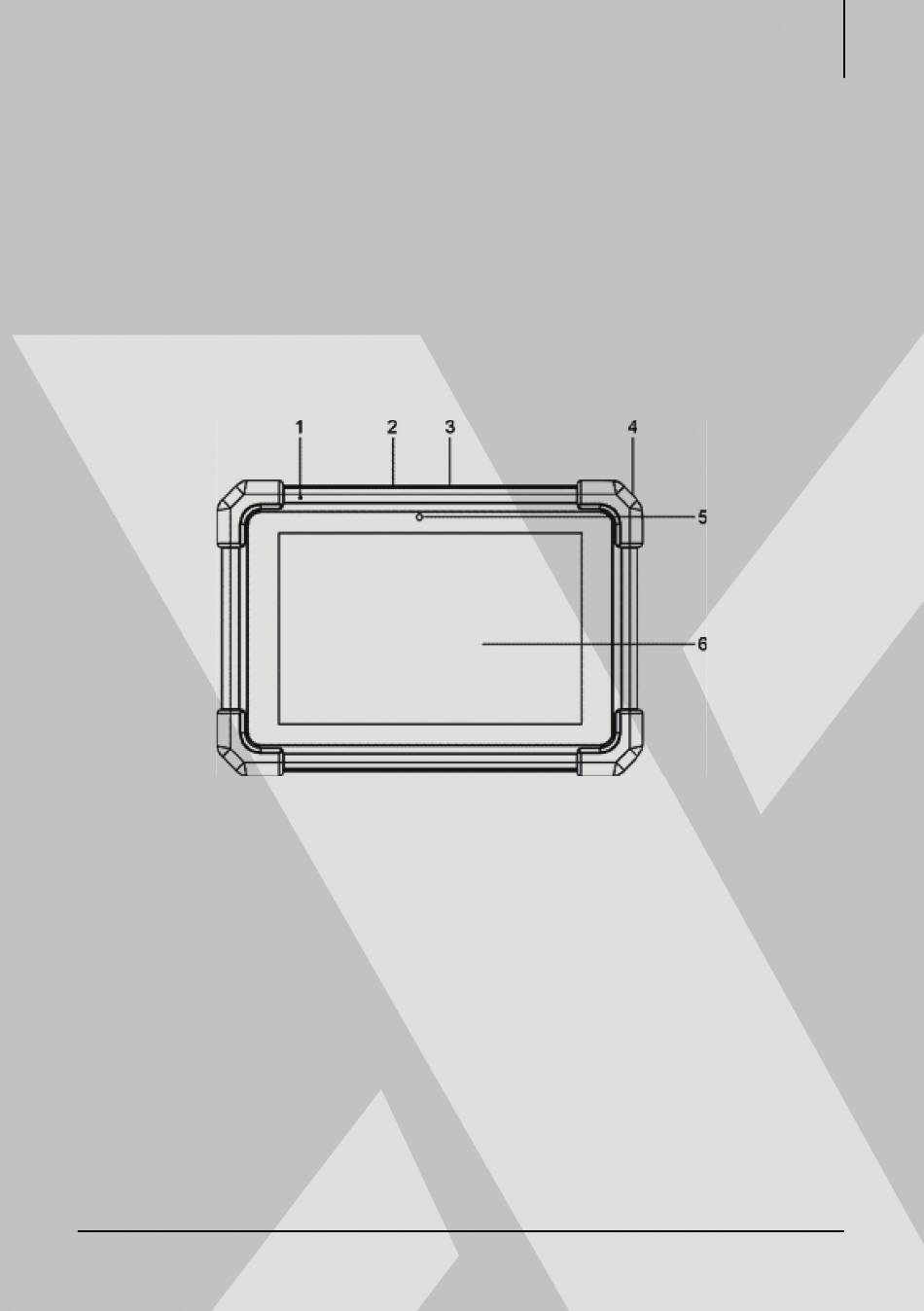

2.1 Display Tablet
Das Tablet fungiert als zentrales Verarbeitungssystem, das die Live-Fahrzeugdaten
vom VCI-Gerät empfängt und analysiert und dann das Testergebnis ausgibt.
1.
Mikrophone
2.
Type-A USB Port
■
Schließen Sie den VCI-Anschluss an, um eine Fahrzeugdiagnose über das USB-
Kabel durchzuführen.
■
Anschluss an ein externes USB-Speichergerät zum Datenaustausch oder an ein
Zusatzmodul zur Erweiterung der Funktionen.
3.
Type-C USB Port
■
Zum Aufl aden an eine Steckdose anschließen.
■
Verbindung zum PC für den Datenaustausch.
4.
POWER Taste
■
Drücken Sie die Taste im Aus-Modus 3 Sekunden lang, um das Tablet
einzuschalten.
■
Im Ein-Modus:
X-431 CRP MOT IV
13
