Sabo 92H Betriebsanleitung Seite 25

A

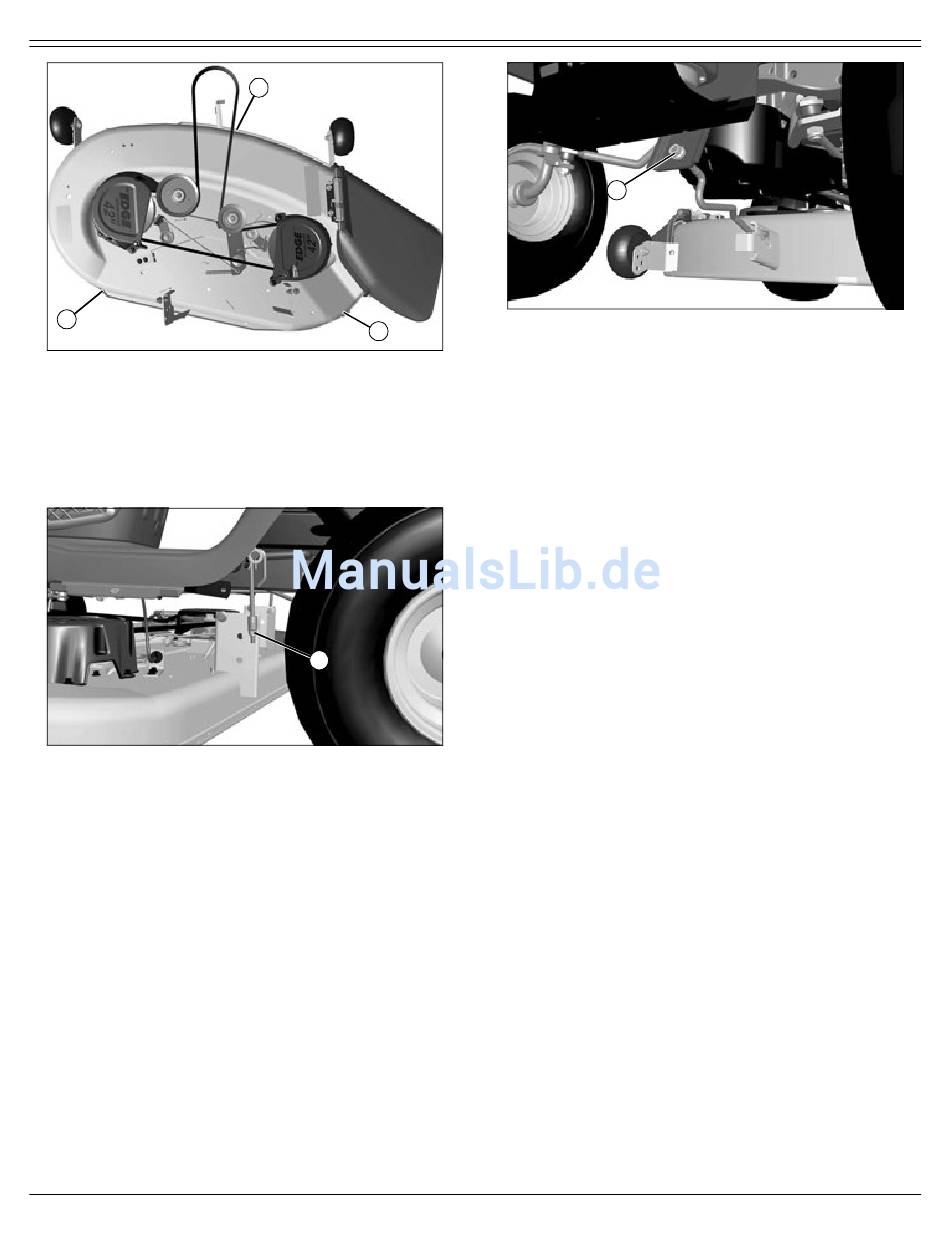

Abbildungshinweis: 107-cm-(42-in.-)-Mähwerk abgebildet
4. Drei kurze Holzblöcke (51 mm [2 in.]) unter den Kanten (A) des
Mähwerks positionieren.
5. Das Mähwerk auf eine Schnitthöhe von 65 mm (2,5 in.) absenken.
6. Sicherstellen, dass das Mähwerk richtig ausgerichtet ist und die drei
Holzblöcke leicht berührt.
• Wenn die hintere Seite des Mähwerks die hinteren Blöcke nicht
berührt oder zu schwer auf den Blöcken sitzt, das hintere Hubgestänge
durch Drehen der Einstellmutter (B) an den einzelnen Hubstangen
einstellen. Die Blöcke müssen sich leicht unter das Mähwerk schieben
und wieder herausziehen lassen, wenn das Mähwerk ordnungsgemäß
ausgerichtet ist.
BEDIENUNG
A
A
MX43727
B
MX43728
Bedienung - 24
C
Abbildungshinweis: 107-cm-(42-in.-)-Mähwerk abgebildet
• Wenn die vordere Seite des Mähwerks den vorderen Block nicht leicht
berührt, muss der vordere Zugarm durch Drehen der Mutter (C) verstellt
werden.
7. Die Schnitthöhe auf die nächsthöhere Position einstellen und die drei
Holzblöcke entfernen.
8. Die Mutter (C) am vorderen Zugarm um 1–2 volle Umdrehungen gegen
den Uhrzeigersinn drehen, bis die Vorderseite des Mähwerks 3–6 mm (1/
8–1/4 in.) niedriger liegt als die hintere Seite. Durch diese Einstellung wird
das „Doppelschneiden" vermieden, für das eine höhere Motorleistung
erforderlich ist und bei dem die Grasspitzen braun werden.
Zweite Methode
HINWEIS: Eine optionale Mähwerk-Nivellierlehre (AM130907) ist beim
John-Deere-Händler erhältlich. Sie ermöglicht eine präzise
Ausrichtung des Mähwerks durch Messen der Mähwerk-Ausrichtung
an den Mähmesserspitzen.
1. Sicherstellen, dass die Maschine auf ebenem, flachem Boden steht.
2. Überprüfen, ob die Reifen auf den richtigen Reifendruck aufgepumpt
sind. Der Reifendruck ist an der Seite der Reifen angegeben.
3. Das Mähwerk auf eine Schnitthöhe von 50 mm (2 in.) absenken.
4. Den Abstand zwischen dem Boden und der linken hinteren und rechten
hinteren Kante des Mähwerks an den Stellen (A) mit einem Maßband oder
einem Lineal messen. Wenn die beiden Messwerte nicht gleich sind, muss
das Mähwerk mithilfe der Einstellmutter (B) an den hinteren
Hubgestängen eingestellt werden. Das Verfahren wiederholen, bis die
hinteren Ecken des Mähwerks ausgerichtet sind.
5. Den Abstand zum Boden an der Vorderkante des Mähwerks an der
Stelle (A) direkt unter der vorderen Zugarmaufhängung messen.
• Nach Bedarf die vordere Zugarmmutter (C) gegen den Uhrzeigersinn
drehen, bis die Vorderkante des Mähwerks 3–6 mm (1/8–1/4 in.)
niedriger liegt als die hinteren Ecken des Mähwerks.
Mähwerk ausrichten – Modelle 92H und 107H
HINWEIS: Die Mähwerk-Stützräder dürfen den Boden beim
Ausrichten des Mähwerks nicht berühren.
Erste Methode
HINWEIS: Die Verfahren sind für das 42-in (107-cm)-Mähwerk
abgebildet. Das Verfahren für das 36-in. (92-cm)-Mähwerk ist ähnlich.
1. Sicherstellen, dass die Maschine auf ebenem, flachem Boden steht.
2. Überprüfen, ob die Reifen auf den richtigen Reifendruck aufgepumpt
sind. Der Reifendruck ist an der Seite der Reifen angegeben.
MX43729
