Explosionszeichnung; Teileliste - Dema DBN 3500 Bedienungsanleitung

5

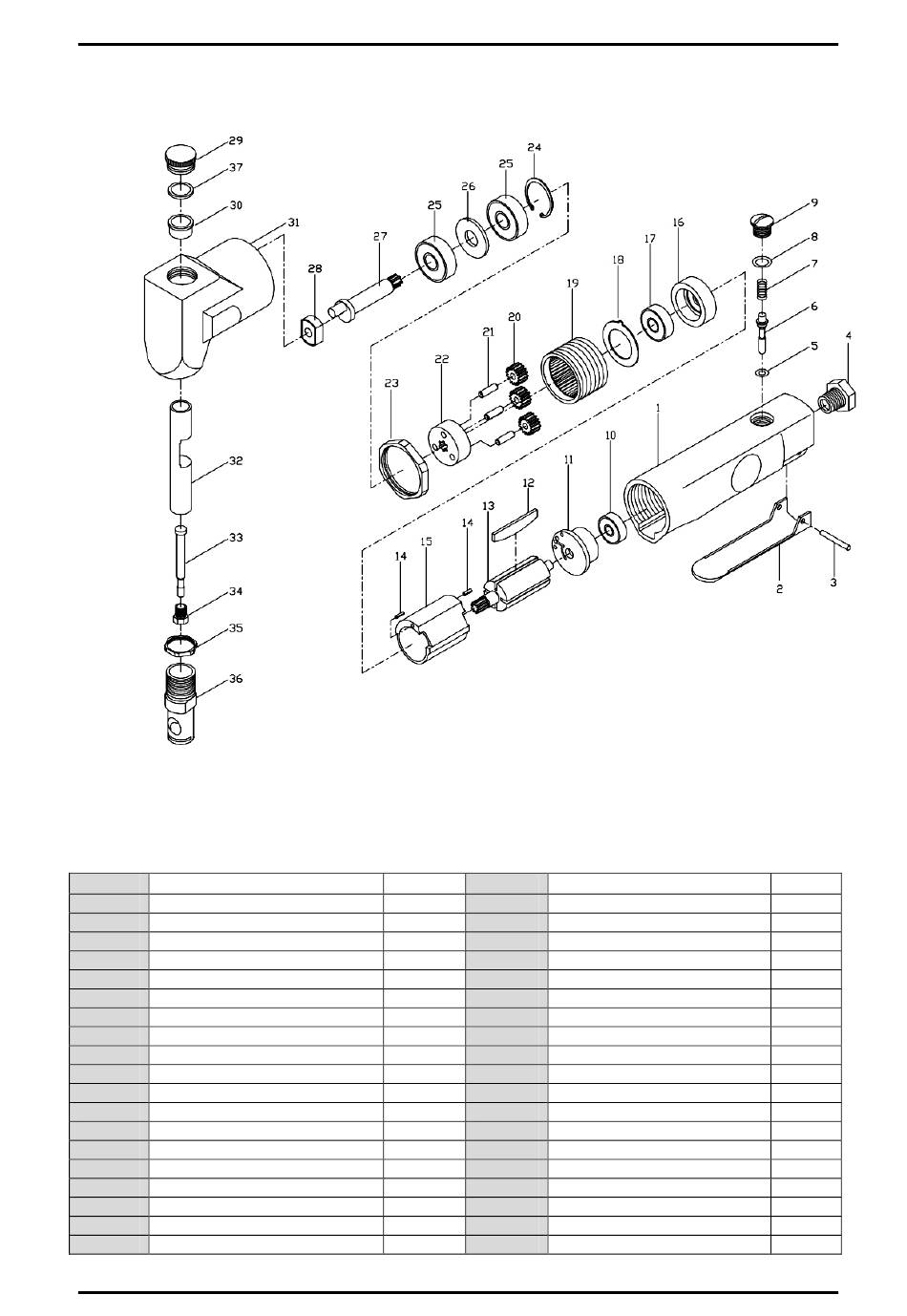

EXPLOSIONSZEICHNUNG

6

TEILELISTE

NR BEZEICHNUNG
1 Gehäuse
2 Bedienhebel
3 Bedienhebel-Stift
4 Druckluft-Anschluss
5 O-Ring
6 Ventilschaft
7 Feder
8 O-Ring
9 Schraubknopf
10 Kugellager
11 Hintere Platte
12 Passfeder
13 Motor
14 Stift
15 Zylinder
16 Vordere Platte
17 Kugellager
18 Unterlegscheibe
19 Zahnkranz
18551 – Druckluft Blechnibbler DBN 3500
STK
1
1
1
1
1
1
1
1
1
1
1
4
1
2
1
1
1
1
1
SEITE 6 VON 8
NR BEZEICHNUNG
20 Leerlaufrad
21 Getriebestift
22 Getriebeplatte
23 Spannmutter
24 Sprengring
25 Kugellager
26 Unterlegscheibe
27 Kurbelwelle
28 Wellen-Buchse
29 Schraubknopf
30 Buchse
31 Kopf
32 Schubstange
33 Schneider
34 Stellschraube
35 Spannmutter
36 Stempel
37 O-Ring
STK
3
3
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
