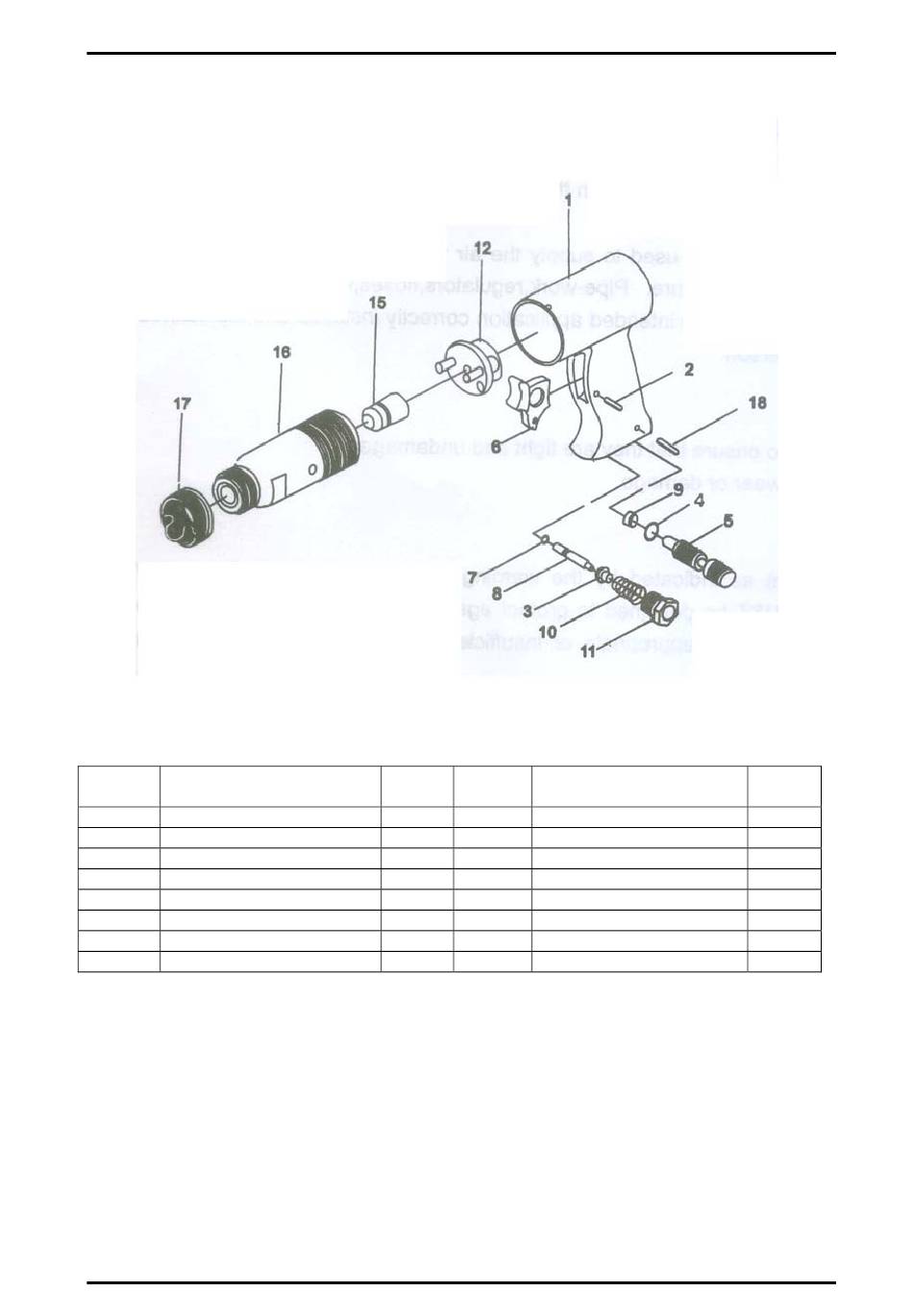

EXPLOSIONSZEICHNUNG

7

TEILELISTE

TEILE- BEZEICHNUNG
NR
1 Gehäuse
2 Stift
3 Buchse
4 Dichtungsring
5 Druckluftregulierer
6 Abzug
7 Dichtungsring
8 Ventilschaft
18539 – DLM 5/6 M
STK TEILE-
NR
1 9 Buchse
1 10 Feder
1 11 Druckluftanschluss
1 12 Ventilabdeckung
1 15 Kolben
1 16 Zylinder
1 17 Feder
1 18 Stift
SEITE 6 VON 7
