Bild 3
3. Die Einstellung der Auslösevorrichtung
Am Handgriff der Deichsel finden Sie den Funktionshebel (117), welcher in 3 Positionen eingestellt
werden kann.
LOWER=Absenken der Gabel
NEUTRAL=Transportieren der Ladung
LIFT= Anheben der Gabel
Diese drei Positionen wurden in der Fabrik voreingestellt.
Wenn sie sich aus irgendeinem Grund verstellt haben,
können sie mit folgenden Schritten wieder eingestellt werden.
3.1 Wenn sich die Gabel hebt, während Sie in der NEUTRAL-Position pumpen, drehen Sie die
Einstellmutter(104) auf die Einstellschraube (103) im Uhrzeigersinn, bis das Pumpen die Gabel nicht
mehr anhebt und die NEUTRAL-Position richtig funktioniert.
3.2 Wenn sich die Gabel senkt, während Sie in der NEUTRAL-Position pumpen, drehen Sie die Mutter
(104) gegen den Uhrzeigersinn, bis die Gabel sich nicht mehr absenkt.
3.3 Wenn sich die Gabel nicht absenkt, während sich der Funktionshebel (117) in der LOWER-Position
befindet, dann drehen Sie die Mutter (104) im Uhrzeigersinn, bis das Hochziehen des Funktionshebels
(117) die Gabel absenkt. Dann überprüfen Sie die NEUTRAL-Position wie in den Schritten 3.1 und 3.2
beschrieben, um sicherzugehen, dass die Mutter (104) richtig eingestellt ist.
3.4 Wenn sich die Gabel nicht anhebt, während Sie in der LIFT-Position pumpen, drehen Sie die Mutter
(104) gegen den Uhrzeigersinn, bis die Gabel sich anhebt, während Sie in der LIFT-Position pumpen.
Dann überprüfen Sie die LOWER- und NEUTRAL-Position, wie in den Schritten 3.1, 3.2 und 3.3
beschrieben.
4. Betriebsanleitung
4.1 Funktionsbeschreibung
Bei dem Handhubwagen handelt es sich um ein handhydraulisches Gerät. Die Last wird durch
Betätigen des Funktionshebels gehoben.

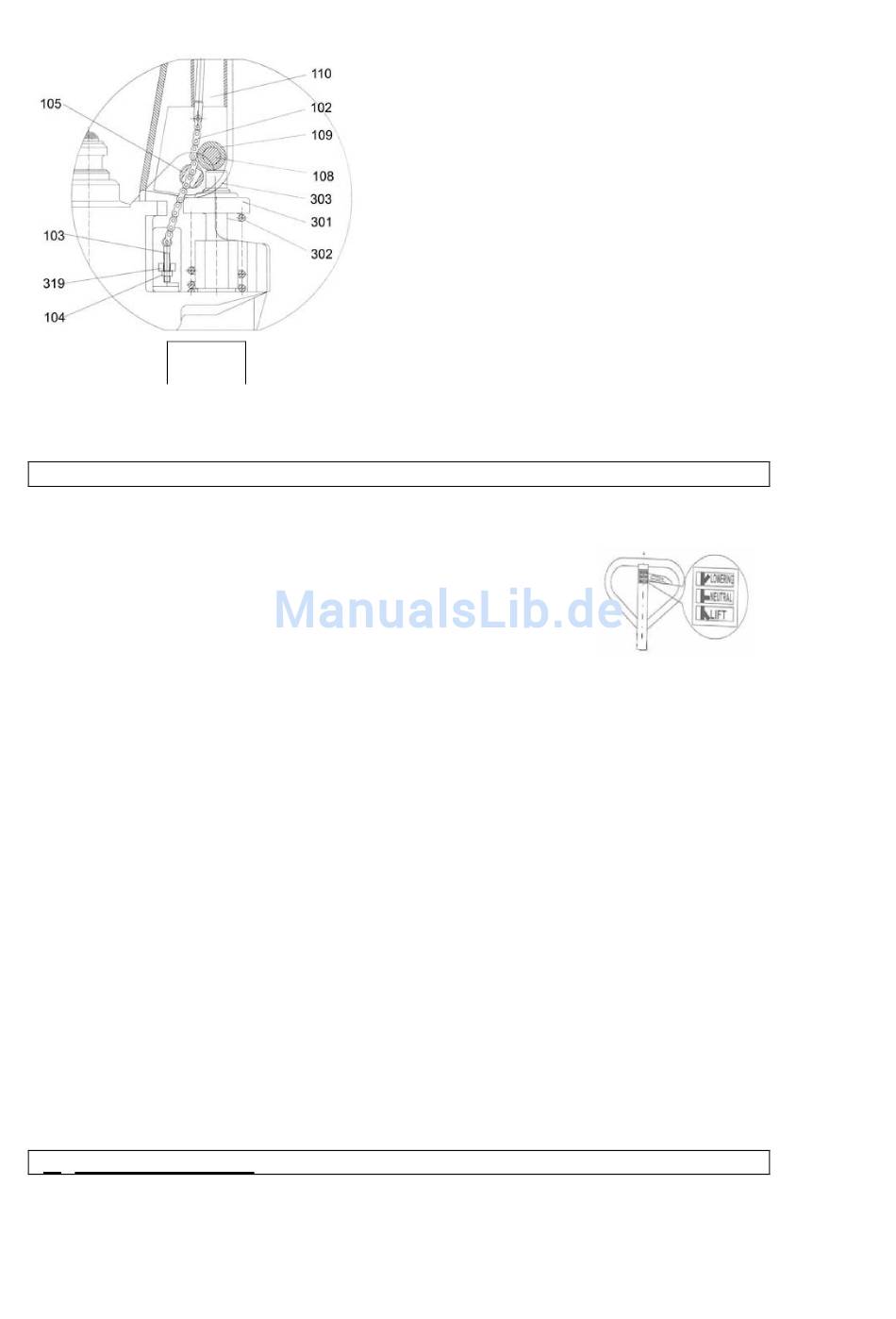

2.4 Stellen Sie den Funktionshebel (117) auf Position
„RAISE", dann heben Sie den Hebel (319) an und
setzen Sie die Einstellschraube (103) in den Schlitz des
Hebels (319) ein. Stellen Sie bitte sicher, dass sich die
Einstellmutter (104) auf der Unterseite des Hebels (319)
befindet.
Bild 4
3
