Vielen Dank, dass Sie sich für einen Handhubwagen entschieden haben. Ihr Handhubwagen
ist aus hochwertigem Stahl gefertigt.
Für den sicheren und richtigen Gebrauch lesen Sie bitte vor der Benutzung sorgfältig die
Bedienungsanleitung.
1.Technische Daten
Tragfähigkeit
Gabellänge
Maß über den Gabeln
Hubhöhe min / max:
Gewicht
Lenkwinkels

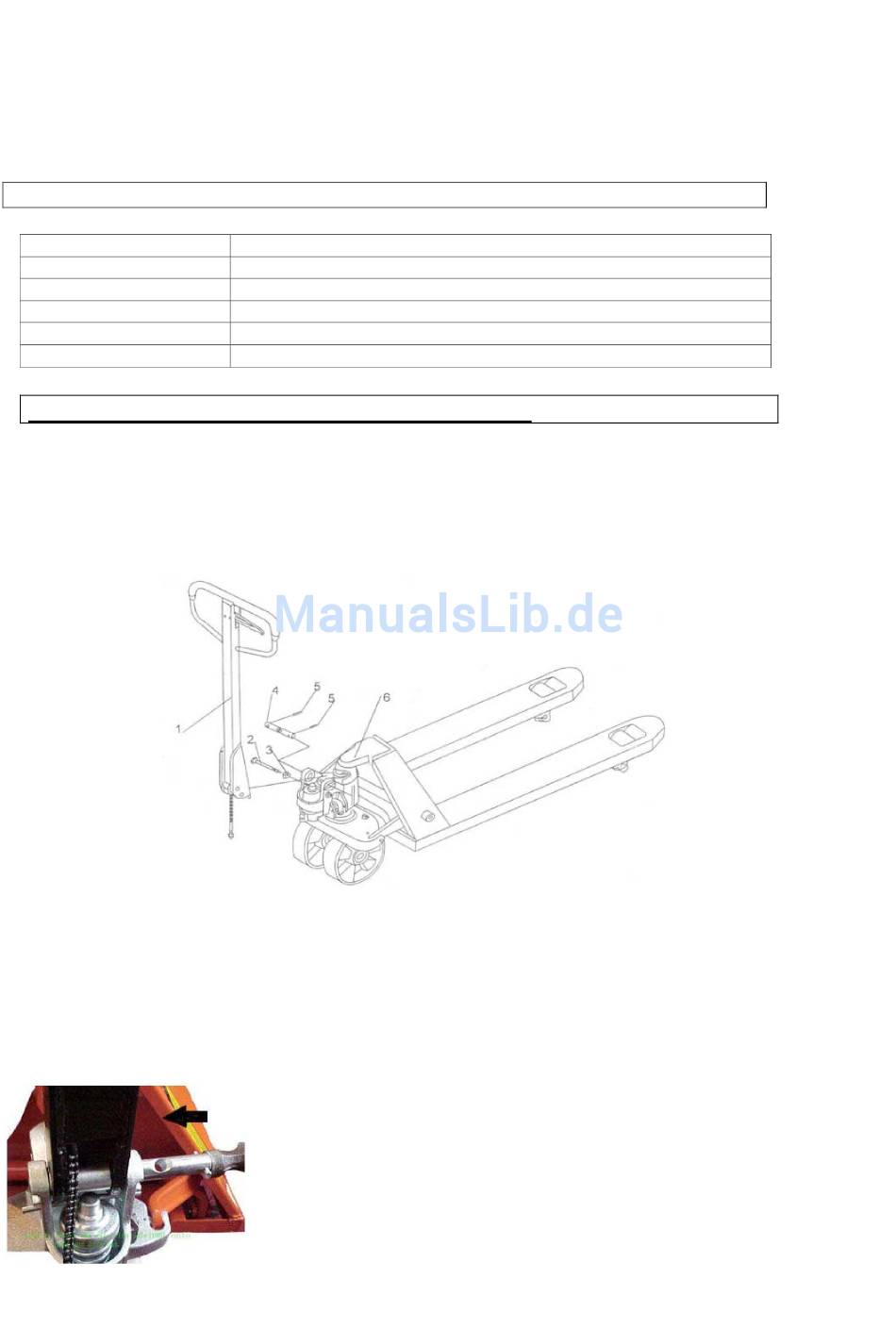

2. Montage der Deichsel auf die Pumpvorrichtung
2.1 Verpackung von der Deichsel vorsichtig entfernen. Im unteren Teil der Verpackung befinden sich die
Montageteile, um die Deichsel auf die Pumpenvorrichtung montieren zu können, eine Achse mit Loch
(105), ein Spannstift (bereits montiert) sowie ein Spannstift (106) lose.
1. Deichsel 2. Sicherungsstift 4. Achse mit Loch 5. Spannstift 6. Gabelgestell
2.2 Setzen Sie die Deichsel auf den Kolben der Pumpe und setzen Sie die Achse ( 105 ) in die
Pumpenvorrichtung vorsichtig mit einem Hammer ein. Danach befestigen Sie durch Einschlagen der
Spannhülse (106) die Deichsel mit der Pumpe.
2.3 Entfernen Sie den Sicherungsstift (Bild 1) und stellen Sie den
Funktionshebel (117) auf Position 'LOWER', neigen Sie die Deichsel etwas
nach vorne und führen die Kette mit Einstellschraube (103) und Mutter (104)
durch das Loch der Achse (105) (siehe Bild 3).
2500 kg
1150 mm
540 mm
85/200 mm
76 kg
1540 mm
2
