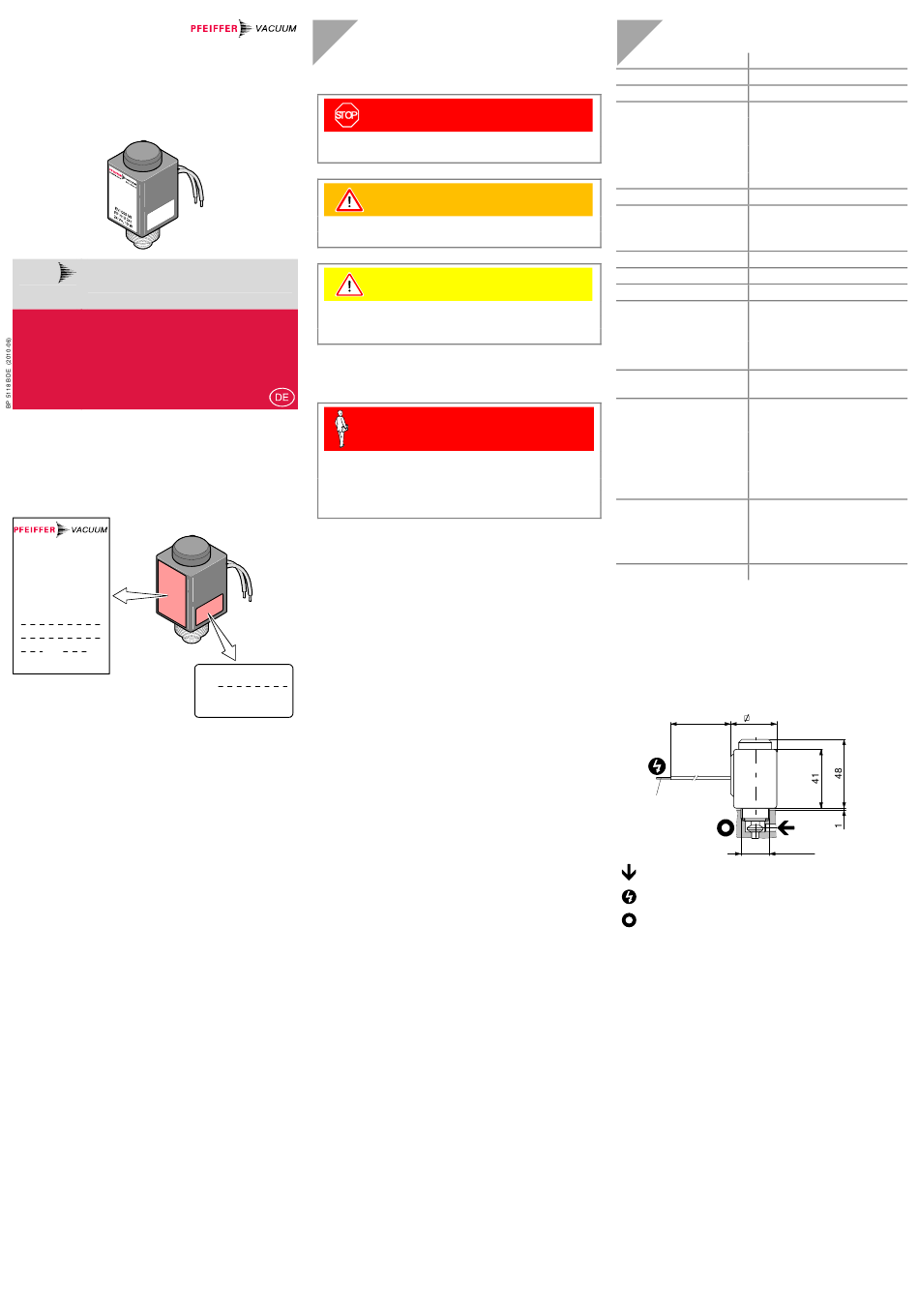

Pfeiffer Vacuum EVI 005 MI Betriebsanleitung

A U S L E I D E N S C H A F T
F Ü R P E R F E K T I O N
EVI 005 MI
Insert-Ventil, elektromagnetisch betätigt
Betriebsanleitung
Produktidentifikation
Im Verkehr mit Pfeiffer Vacuum sind die Angaben des Typen-
schildes erforderlich. Tragen Sie deshalb diese Angaben ein:
D-35614 Asslar
Berliner Strasse 43
V=, W
Gültigkeit
Dieses Dokument ist gültig für Produkte mit der Artikelnum-
mer PF H13 241.
Sie finden die Artikelnummer (No) auf dem Typenschild.
Technische Änderungen ohne vorherige Anzeige sind vorbe-
halten.
Bestimmungsgemäßer Gebrauch
Das EVI 005 MI ist hauptsächlich für den Einsatz in Vakuum-
anlagen mit kurzen Taktzeiten bestimmt, z.B. in der Gasana-
lytik und Beschichtungstechnik.
Funktion
Das EVI 005 MI öffnet elektromagnetisch und schließt durch
die vorgespannte Druckfeder.
Es ist stromlos geschlossen.
Sicherheit
Verwendete Symbole
GEFAHR
Angaben zur Verhütung von Personenschäden jeglicher
Art.
Angaben zur Verhütung umfangreicher Sach- und Um-
weltschäden.
Angaben zur Handhabung oder Verwendung. Nichtbeach-
ten kann zu Störungen oder geringfügigen Sachschäden
führen.
Personalqualifikation
Fachpersonal
Die in diesem Dokument beschriebenen Arbeiten dürfen
nur durch Personen ausgeführt werden, welche die ge-
eignete technische Ausbildung besitzen und über die nö-
tigen Erfahrungen verfügen oder durch den Betreiber ent-
sprechend geschult worden sind.
Grundlegende Sicherheitsvermerke
• Beachten Sie beim Umgang mit den verwendeten Pro-
zessmedien die einschlägigen Vorschriften und halten Sie
die Schutzmaßnahmen ein.
Berücksichtigen Sie mögliche Reaktionen zwischen Werk-
stoffen (→ "Technische Daten") und Prozessmedien.
Berücksichtigen Sie mögliche Reaktionen der Prozess-
medien infolge Eigenerwärmung des Produkts.
Pfeiffer Vacuum, D-35614 Asslar
• Alle Arbeiten sind nur unter Beachtung der einschlägigen
F-No:
Vorschriften und Einhaltung der Schutzmaßnahmen zu-
lässig. Beachten Sie zudem die in diesem Dokument an-
gegebenen Sicherheitsvermerke.
• Informieren Sie sich vor Aufnahme der Arbeiten über eine
eventuelle Kontamination. Beachten Sie beim Umgang mit
kontaminierten Teilen die einschlägigen Vorschriften und
halten Sie die Schutzmaßnahmen ein.
Geben Sie die Sicherheitsvermerke an alle anderen Benutzer
weiter.
Verantwortung und Gewährleistung
Pfeiffer Vacuum übernimmt keine Verantwortung und
Gewährleistung, falls der Betreiber oder Drittpersonen
• dieses Dokument missachten
• das Produkt nicht bestimmungsgemäß einsetzen
• am Produkt Eingriffe jeglicher Art (Umbauten, Änderungen
usw.) vornehmen
• das Produkt mit Zubehör betreiben, welches in den zu-
gehörigen Produktdokumentationen nicht aufgeführt ist.
Die Verantwortung im Zusammenhang mit den verwendeten
Prozessmedien liegt beim Betreiber.
Fehlfunktionen, die auf Verschmutzung oder Verschleiß zu-
rückzuführen sind, sowie Verschleißteile (z. B. Dichtungen)
fallen nicht unter die Gewährleistung.
WARNUNG
Vorsicht
Technische Daten
Ausführung stromlos geschlossen
Nennweite 5 mm
Gewindeanschluss M20 × 1
Netzanschluss
24 VDC ±10%
Spannung
Leistung
10 W
Einschaltdauer (ED) 100% (d.h. kann ständig unter
Spannung sein)
Schutzart IP 65
Einbaulage beliebig
300 / min
Schaltfrequenz max.
Standzeit bis zur ersten
> 2'000'000 Zyklen
Wartung
-9
Dichtheit 1×10 mbar l/s
-8
Druckfestigkeit 1×10 mbar ... 10 bar (absolut)
-8
Betriebsdruck 1×10 mbar ... 1 bar
Differenzdruck Δp
5 bar
in Schließrichtung
1.5 bar
in Öffnungsrichtung
Öffnen gegen Differenz-
druck Δp
1 bar (bei 24 VDC)
1)
Schließzeit 7 ms
1)
Öffnungszeit 30 ms
Temperaturen
3)
Umgebung
5 °C ... 40 °C
Eigenerwärmung 60 °C (nach 1¼ Stunden bei
100% ED und 25 °C Umge-
bungstemperatur)
Ausheizen 120 °C
(bei stromloser Spule)
150 °C
(ohne Spule)
Werkstoffe
Gehäuse, Anschluss-
mutter Edelstahl 1.4301
Antrieb Edelstahl 1.4105
O-Ringe FPM
Gewicht 0.2 kg
1) Bei Differenzdruck Δp = 0.
2)
Bei sauberen Betriebsbedingungen.
Bei stark beanspruchenden oder verschmutzenden Betriebsbe-
dingungen ist eine Reinigung / Wartung des Ventils vor Er-
reichen der spezifizierten Standzeit erforderlich.
3)
–15 °C, sofern die Umgebung frei von kondensierbaren Gasen
ist.
Abmessungen [mm]
300 32
0.38 mm 2
(AWG 22)
M20×1
Strömungsrichtung
Elektrischer Anschluss
Schutzkappe (Vakuumanschluss)
1)
2)
