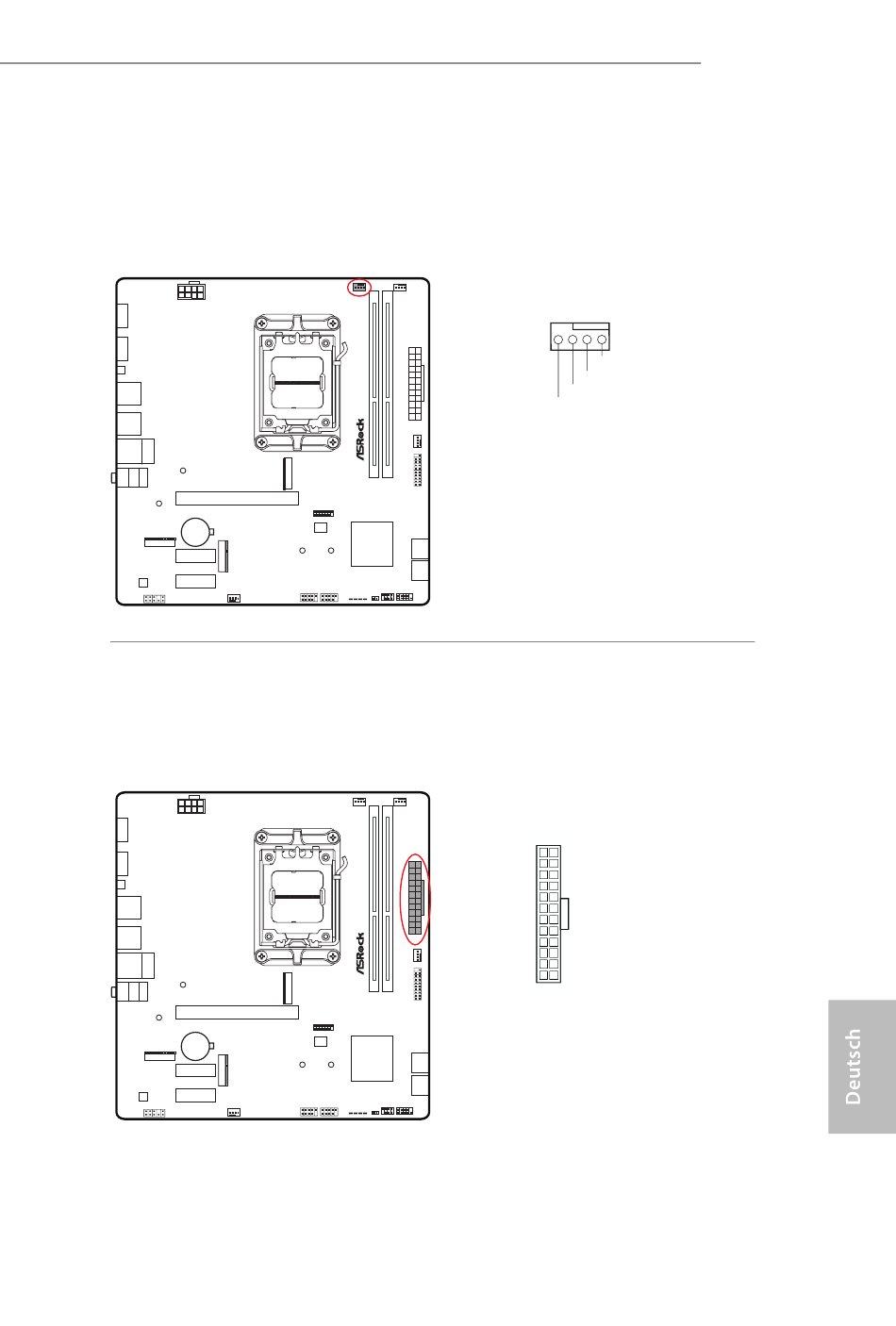

CPU-Lüfteranschluss
(4-polig CPU_FAN1) (siehe Seite 5, Nr. 2)
Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter).
Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig ATXPWR1) (siehe Seite 5, Nr. 5)
Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
CPU_FAN1
4
3
2
1
GND
+12V
CPU_F
AN_SPEED
FAN_SPEED_CONTROL
ATXPWR1
12
24
1
13
B650M-H/M.2+
39
