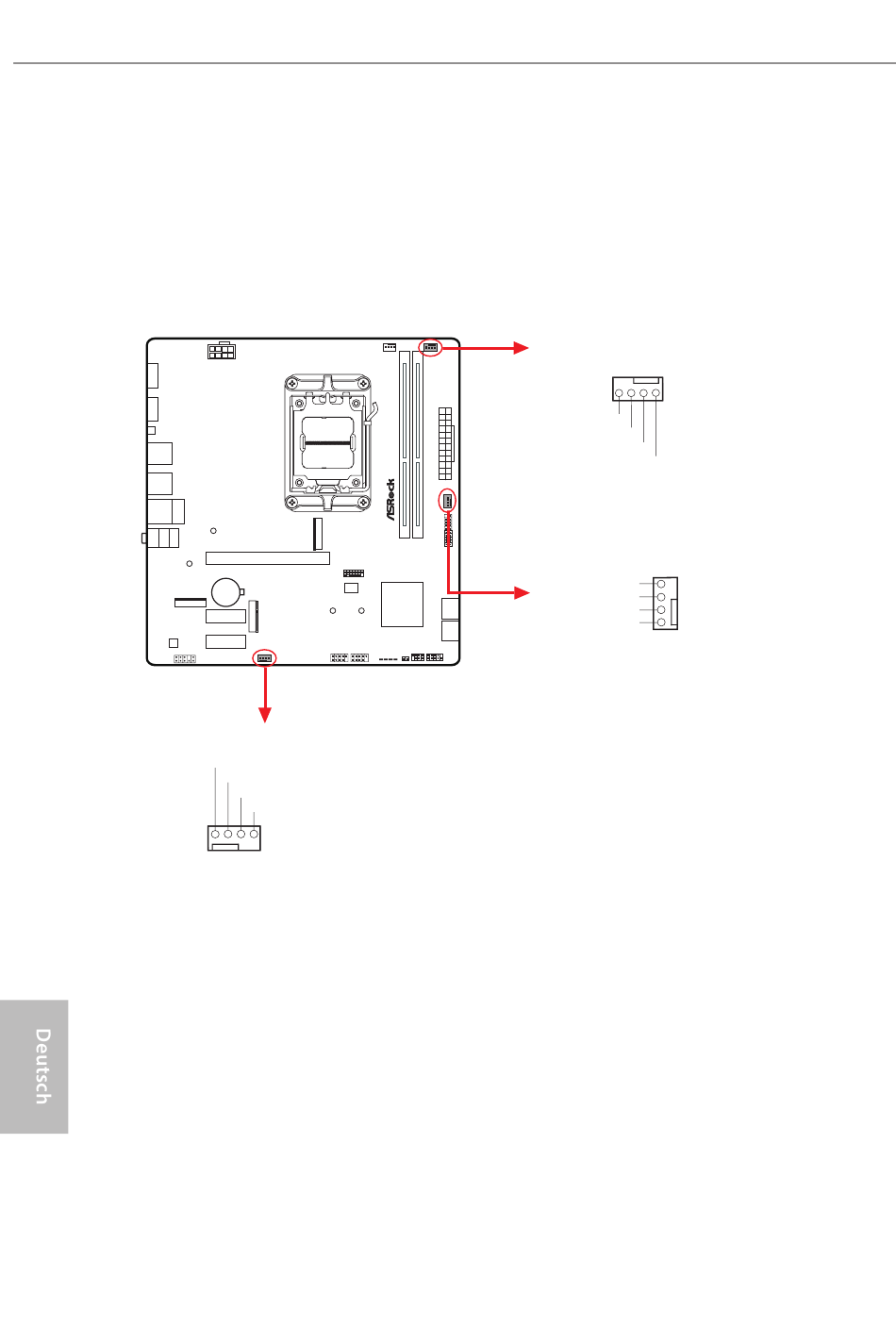

Gehäuse-/Wasserpumpen-Lüfteranschlusse
(4-polig CHA_FAN1/WP) (siehe Seite 5, Nr. 4)
(4-polig CHA_FAN2/WP) (siehe Seite 5, Nr. 17)
(4-polig CHA_FAN3/WP) (siehe Seite 5, Nr. 6)
Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse.
Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbin-
den Sie ihn bitte mit Kontakt 1 bis 3.
CHA_FAN2/WP
GND
FAN_VOLTAGE
CHA_FAN_SPEED
1
2
3
38
FAN_SPEED_CONTROL
4
CHA_FAN1/WP
4
3
2
1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN3/WP
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
