- Seite 2 Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...
- Seite 3 Inhalt Kapitel 1 Einleitung 1.1 Lieferumfang 1.2 Technische Daten 1.3 Motherboard-Layout 1.4 E/A-Blende 1.5 Blockdiagramm Kapitel 2 Installation 2.1 Installation der CPU 2.2 Installation des CPU-Lüfters und des Kühlkörpers 2.3 Installation von Speichermodulen (DIMM) 2.4 Anschluss der Frontblendenstiftleiste 2.5 E/A-Blendenabschirmung 2.6 Installation des Motherboards 2.7 Installation der SATA-Laufwerke 2.8 Installation einer Grafikkarte...
- Seite 4 2.16 Installationsanleitung zu M.2 WLAN/BT-PCIe-WLAN-Modul 2.17 M.2-SSD-Modul-Installationsanleitung (M2_1) 2.18 M.2-SSD-Modul Installationsanleitung (M2_2)

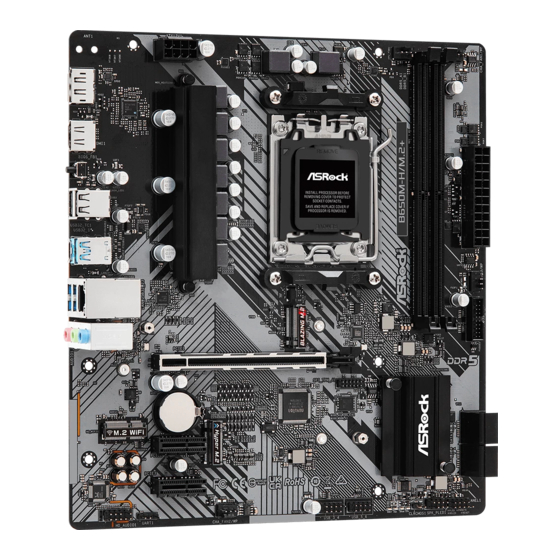

- Seite 6 B650M-H/M.2+ Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B650M-H/M.2+ entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
- Seite 7 Plattform • Micro-ATX-Formfaktor Prozessor • Unterstützt AMD-Sockel AM5 für Prozessoren der Serie Ryzen 7000* * Weitere Informationen finden Sie in der Prozessorkompatibilitätsliste auf der ASRock-Webseite. (http:// www.asrock.com/) Chipsatz • AMD B650 Arbeitsspeicher • Dualkanal-DDR5-Speichertechnologie • 2 x DDR5-DIMM-Steckplätze • Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 6400+(OC)* • Systemspeicher, max.
- Seite 8 B650M-H/M.2+ Audio • 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) • Nahimic Audio • Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 1 x USB-3.2-Gen1-Type-C (hinten) • 5 x USB 3.2 Gen1 Type-A (3 hinten, 2 vorne) • 6 x USB-2.0 (2 hinten, 4 vorne) * Alle USB-Ports unterstützen Schutz gegen elektrostatische Entla- dung Rückblende E/A...
- Seite 9 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...
- Seite 10 B650M-H/M.2+ 1.3 Motherboard-Layout...
- Seite 11 Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V1) CPU-Lüfteranschluss (CPU_FAN1) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN1/WP) ATX-Netzanschluss (ATXPWR1) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN3/WP) USB 3.2 Gen1-Stiftleiste (USB32_4_5) SPI-TPM-Stiftleiste (SPI_TPM_J1) SATA3-Anschlüsse (SATA3_2)(oben), (SATA3_1)(unten) SATA3-Anschlüsse (SATA3_4)(oben), (SATA3_3)(unten) Systemblende-Stiftleiste (PANEL1) Betrieb-LED- und Lautsprecher-Stiftleiste (SPK_PLED1) CMOS-Jumper leeren (CLRCMOS1) Post Status Checker (PSC) USB 2.0-Stiftleiste (USB_5_6) USB 2.0-Stiftleiste (USB_3_4) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN2/WP)
- Seite 12 B650M-H/M.2+ 1.4 E/A-Blende Nr. Beschreibung Beschreibung LAN RJ-45-Port* USB-3.2- Gen1-Type-C-Port (UB32_TC1) Line-Eingang (hellblau)** USB 2.0-Ports (USB_12) Vorderer Lautsprecher (limettengrün)** BIOS-Flashback-Taste Mikrofon (rosa)** HDMI-Port USB-3.2-Gen1-Type-A-Port (USB32_23) DisplayPort 1.4 USB-3.2-Gen1-Type-A-Port (USB32_1) * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben.
- Seite 13 1.5 Blockdiagramm...
- Seite 14 B650M-H/M.2+ Kapitel 2 Installation Dies ist ein Motherboard mit Micro-ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard- Komponenten installieren oder Motherboard-Einstellungen ändern.
- Seite 15 2.1 Installation der CPU 1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP- Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
- Seite 16 B650M-H/M.2+ Setzen Sie die CPU vorsichtig und so flach wie möglich ein. Lassen Sie sie nicht fallen.
- Seite 17 Vergewissern Sie sich, dass die CPU auf den Sockel ausgerichtet ist, bevor Sie sie einrasten. Achten Sie darauf, dass die schwarze Abdeckplatte immer an ihrem Platz ist, bis sie beim Schließen des Sockelhebels abspringt. Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.
- Seite 18 B650M-H/M.2+ 2.2 Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen größeren Kühlkörper und einen Lüfter zu installieren, um die Wärme abzuführen. Sie müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die Wärmeableitung zu verbessern.
- Seite 20 B650M-H/M.2+ Installation des CPU-Kühlers (Typ 2)
- Seite 22 B650M-H/M.2+ +12 V * Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
- Seite 23 Installation des CPU-Kühlers (Typ 3)
- Seite 24 B650M-H/M.2+...
- Seite 25 *Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
- Seite 26 B650M-H/M.2+ 2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über zwei 288-polige DDR5 (Double Data Rate 5)-DIMM-Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM- Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein Speichermodule installiert sind.
- Seite 28 B650M-H/M.2+ 2.4 Anschluss der Frontblendenstiftleiste Frontblende Drähte Systemblende-Stiftleiste Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Seite 29 2.5 E/A-Blendenabschirmung...
- Seite 30 B650M-H/M.2+ 2.6 Installation des Motherboards...
- Seite 31 2.7 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
- Seite 32 B650M-H/M.2+ SATA-Netzanschluss SATA-Datenanschluss...
- Seite 33 2.8 Installation einer Grafikkarte CLICK!
- Seite 34 B650M-H/M.2+ Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 3 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Strom- versorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumen- tation der Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
- Seite 35 2.9 Anschließen von Peripheriegeräten...
- Seite 36 B650M-H/M.2+ 2.10 Anschließen der Stromanschlüsse...
- Seite 37 2.11 Einschalten...
- Seite 38 B650M-H/M.2+ 2.12 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe Seite 5, Nr. 13) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
- Seite 39 2.13 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 5, Nr. 11) Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.
- Seite 40 B650M-H/M.2+ Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 5, Nr. 12) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_1) (siehe Seite 5, Nr. 9) (unten) (SATA3_2) (siehe Seite 5, Nr.
- Seite 41 USB 2.0-Stiftleisten (9-polig USB_3_4) (siehe Seite 5, Nr. 16) (9-polig USB_5_6) (siehe Seite 5, Nr. 15) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. USB_3_4 USB_PWR DUMMY USB_PWR USB_5_6 USB_PWR DUMMY USB_PWR USB 3.2 Gen1-Stiftleiste (19-polig USB32_4_5) (siehe Seite 5, Nr.
- Seite 42 B650M-H/M.2+ Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 5, Nr. 18) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Seite 43 Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-polig CHA_FAN1/WP) (siehe Seite 5, Nr. 4) (4-polig CHA_FAN2/WP) (siehe Seite 5, Nr. 17) (4-polig CHA_FAN3/WP) (siehe Seite 5, Nr. 6) Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbin- den Sie ihn bitte mit Kontakt 1 bis 3. CHA_FAN1/WP FAN_SPEED_CONTROL CHA_FAN_SPEED...
- Seite 44 B650M-H/M.2+ CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 5, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F AN_SPEED FAN_SPEED_CONTROL ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 5, Nr. 5) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.
- Seite 45 ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 5, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist.
- Seite 46 B650M-H/M.2+ 2.14 Intelligente Schalter Das Motherboard hat einen intelligenten Schalter: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 7, Nr. 9) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
- Seite 47 Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
- Seite 48 B650M-H/M.2+ 2.15 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht, wenn die vier oben genannten Komponenten normal funktionieren.
- Seite 49 2.16 Installationsanleitung zu M.2 WLAN/BT-PCIe-WLAN- Modul Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. M.2-Sockel (Key E), unterstützt Typ 2230-WLAN/BT-PCIe-WLAN-Modul. * Der M.2-Sockel unterstützt keine SATA-M.2-SSDs. WLAN/BT-Modul installieren Schritt 1 Bereiten Sie ein Typ-2230-WLAN/BT- PCIe-WLAN-Modul und die Schraube vor.
- Seite 50 B650M-H/M.2+ Schritt 3 Setzen Sie das WLAN/BT-PCIe- WLAN-Modul vorsichtig in den M.2- Steckplatz ein. Bitte beachten Sie, dass das Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
- Seite 51 2.17 M.2-SSD-Modul-Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus (128 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
- Seite 52 Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
- Seite 53 2.18 M.2-SSD-Modul Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4- Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
- Seite 54 Schritt 6 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
- Seite 55 Copyright©2023 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.
- Seite 56 Sie haben auch Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an) ASRock INC.
