Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...
Inhalt Kapitel 1 Einleitung 1.1 Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten Anschließen der Stromanschlüsse 2.10 Einschalten...
Seite 4
2.15 M.2 SSD-Modul Installationsanleitung (M2_1) 2.16 M.2-SSD-Modul Installationsanleitung (M2_2 und M2_3)

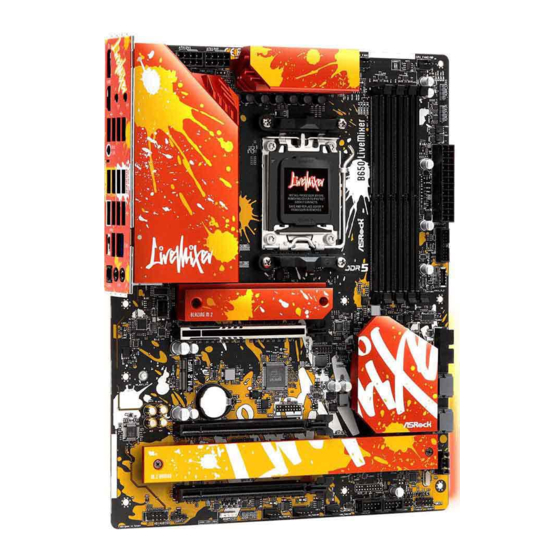

B650 LiveMixer Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B650 LiveMixer entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
6400+(OC)* • Systemspeicher, max. Kapazität: 128GB • Unterstützt Extreme-Memory-Profile- (XMP) und EXTended Profiles for Overclocking (EXPO)-Speichermodule * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- CPU: steckplatz • 1 x PCIe 4.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus* • 1 x PCIe 4.0 x16-Steckplätze (PCIE2), unterstützt x4-Modus*...
Seite 7
B650 LiveMixer • 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) Audio • Nahimic Audio • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Unterstützt Dragon-2,5-GHz-LAN-Software - Intelligente Bandbreitensteuerung mit automatischer Anpassung - Visuell ansprechende Benutzeroberfläche - Visuelle Netzwerknutzungsstatistiken - Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi - Nutzerangepasste Prioritätssteuerung...
• 1 x Hyper-M.2-Sockel (M2_3, Key M), unterstützt Typ-2260/2280- PCIe-Gen4x4-Modus (64 Gb/s)* • 2 x SATA-III-6,0-Gb/s-Anschlüsse * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit * Wenn M2_3 belegt ist, wird PCIE3 deaktiviert. RAID • Unterstützt RAID 0 und RAID 1 für SATA-Speichergeräte • Unterstützt RAID 0, RAID 1 und RAID 10 für M.2-NVMe-...
Seite 9
• FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
B650 LiveMixer Kapitel 2 Installation Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.
2.1 Installation der CPU 1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
Seite 17
B650 LiveMixer Setzen Sie die CPU vorsichtig und so flach wie möglich ein. Lassen Sie sie nicht fallen.
Seite 18
Vergewissern Sie sich, dass die CPU auf den Sockel ausgerichtet ist, bevor Sie sie einrasten. Achten Sie darauf, dass die schwarze Abdeckplatte immer an ihrem Platz ist, bis sie beim Schließen des Sockelhebels abspringt. Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.
B650 LiveMixer 2.2 Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen größeren Kühlkörper und einen Lüfter zu installieren, um die Wärme abzuführen. Sie müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die Wärmeableitung zu verbessern.
Seite 21
B650 LiveMixer Installation des CPU-Kühlers (Typ 2)
Seite 23
B650 LiveMixer +12 V *Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
Seite 27
Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte. Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock Polychrome SYNC“. Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm „SR3 Settings Software“.
2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2. Es ist nicht möglich, die Dual-Channel-Speichertechnologie zu aktivieren, wenn nur ein oder drei Speichermodule installiert sind.
2.4 Anschluss der Frontblendenstiftleiste Frontblende Drähte Systemblende-Stiftleiste Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
B650 LiveMixer Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 3 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware- Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
B650 LiveMixer 2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe Seite 6, Nr. 22) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 6, Nr. 18) Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.
Seite 41
B650 LiveMixer Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 6, Nr. 19) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_0) (siehe Seite 6, Nr. 15) (SATA3_1) (siehe Seite 6, Nr.
Seite 42
USB 2.0-Stiftleisten (9-polig USB_9_10) (siehe Seite 6, Nr. 21) (9-polig USB_11_12) (siehe Seite 6, Nr. 20) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. USB_9_10 USB_PWR DUMMY USB_PWR USB_11_12 USB_PWR DUMMY USB_PWR USB 3.2 Gen1-Stiftleisten (19-polig USB32_6_7) (siehe Seite 6, Nr.
Seite 43
B650 LiveMixer Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (20-polig USB32_TC_2) (siehe Seite 6, Nr. 12) Es gibt eine Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen2x2-Moduls für zusätzliche USB-3.2 Gen2x2-Ports. USB32_TC_2 USB-Type-C-Kabel Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 6, Nr.
Seite 44
Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 29) (4-polig CHA_FAN2/WP) (siehe Seite 6, Nr. 25) (4-polig CHA_FAN3/WP) (siehe Seite 6, Nr. 24) (4-polig CHA_FAN4/WP) (siehe Seite 6, Nr. 23) Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
Seite 45
B650 LiveMixer CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 6, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 4 3 2 1 +12V...
Seite 46
ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 6, Nr. 10) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1 ATX-12-V-Netzanschlüsse (8-polig ATX12V1) (siehe Seite 6, Nr. 1) (8-polig ATX12V2) (siehe Seite 6, Nr. 2) Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse.
Seite 47
B650 LiveMixer SPI-TPM-Stiftleiste (13-polig SPI_TPM_J1) (siehe Seite 6, Nr. 13) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
Seite 48
RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 6, Nr. 27) Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. RGB_LED1 +12V G R Schließen Sie Ihren RGB-LED-Streifen an der RGB-LED-Stiftleiste (RGB_LED1) auf dem Motherboard an.
Seite 49
B650 LiveMixer Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 6, Nr. 26) (3-polig ADDR_LED2) (siehe Seite 6, Nr. 9) (3-polig ADDR_LED3) (siehe Seite 6, Nr. 8) Diese Stiftleisten dienen der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum;...
Seite 50
1. Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr RGB-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard-Komponenten kommen.
B650 LiveMixer 2.13 Intelligente Schalter Das Motherboard hat einen intelligenten Schalter: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 8, Nr. 10) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
Seite 52
Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
B650 LiveMixer 2.14 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Ein rotes Licht leuchtet auf, als Hinweis, dass die CPU, der Arbeitsspeicher, die VGA oder der Speicher nicht richtig funktionieren. Das Licht erlöscht, wenn die vier oben genannten Komponenten normal funktionieren.
Seite 54
2.15 M.2 SSD-Modul Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2260/2280-PCIe-Gen5x4- Modus (128 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit.
Seite 55
B650 LiveMixer Schritt 4 Ziehen Sie die gelbe Schutzfolie von der Mutter A ab. Bereiten Sie den mitgelieferten M.2-Abstandhalter vor und schrauben Sie ihn handfest in die Mutter A. Überspringen Sie Schritt 4, wenn Ihr M.2-SSD-Modul vom Typ 2280 ist.
Seite 56
Anschluss (2) und dann die Schraube neben dem M.2-Anschluss (3) fest. *Ziehen Sie die Schraube bitte nicht übermäßig fest an, andernfalls können das Modul und der M.2-Kühlkörper beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
Seite 57
B650 LiveMixer 2.16 M.2-SSD-Modul Installationsanleitung (M2_2 und M2_3) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Die Hyper-M.2-Sockel (M2_2 und M2_3, Key M) unterstützen Typ-2260/2280-PCIe- Gen4x4-modus (64 Gb/s). * Wenn M2_3 belegt ist, wird PCIE3 deaktiviert.
Seite 58
Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Versetzen Sie den Abstandhalter je nach Modultyp und -länge.
Seite 59
B650 LiveMixer Schritt 6 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig ein. Bitte beachten Sie, dass das M.2- SSD-Modul nur richtig herum in den Steckplatz passt. Schritt 7 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an) ASRock INC.
