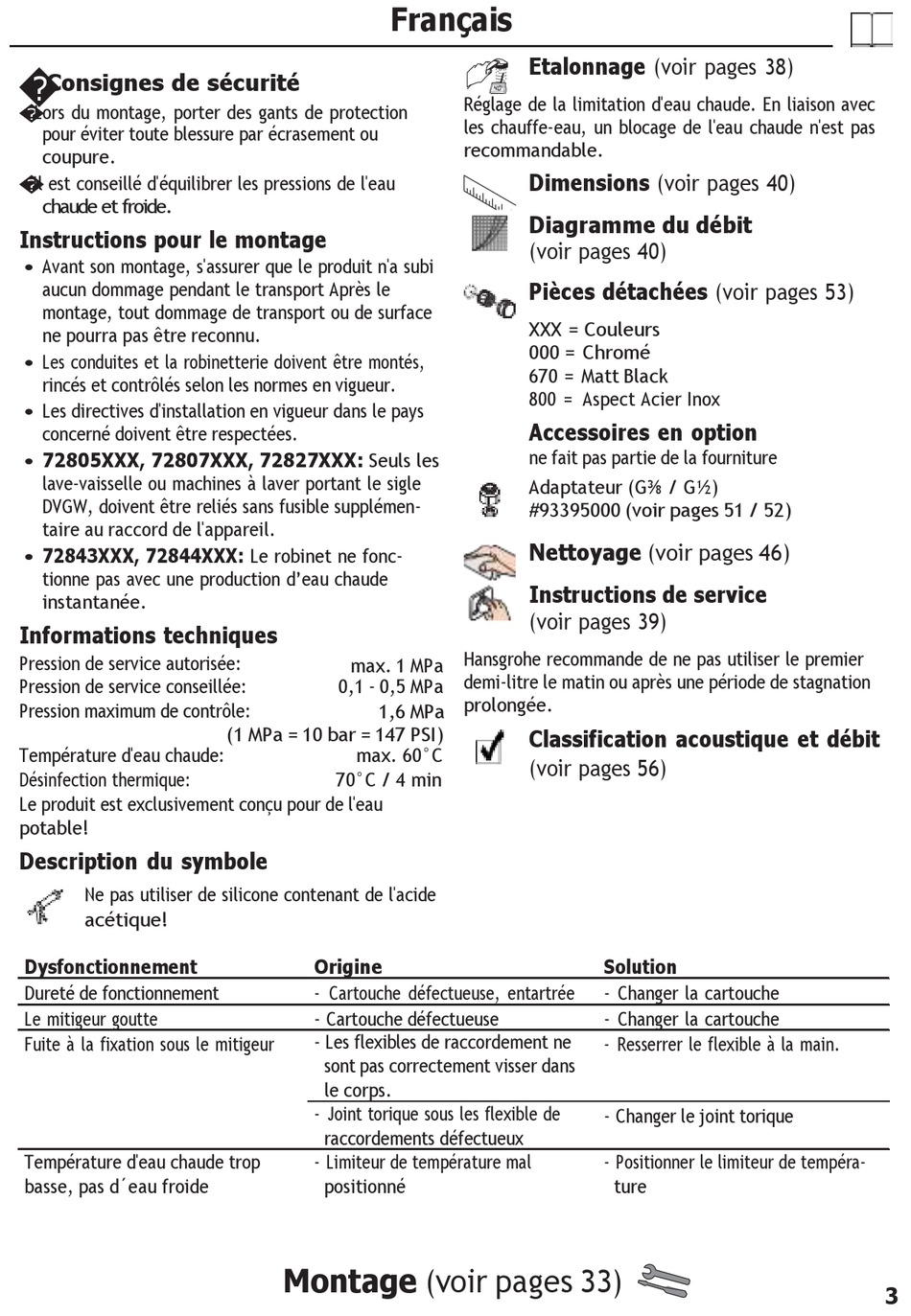

HANSGROHE Talis M54 U 220 Eco 1jet 72844 Serie Gebrauchsanleitung, Montageanleitung Seite 3

�
Consignes de sécurité
� Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
� Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• 72805XXX, 72807XXX, 72827XXX: Seuls les
lave-vaisselle ou machines à laver portant le sigle
DVGW, doivent être reliés sans fusible supplémen-
taire au raccord de l'appareil.
• 72843XXX, 72844XXX: Le robinet ne fonc-
tionne pas avec une production d'eau chaude
instantanée.
Informations techniques
Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
Température d'eau chaude:
Désinfection thermique:
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dysfonctionnement
Dureté de fonctionnement
Le mitigeur goutte
Fuite à la fixation sous le mitigeur
Température d'eau chaude trop
basse, pas d´eau froide
Français
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 60°C
70°C / 4 min
Origine
- Cartouche défectueuse, entartrée
- Cartouche défectueuse
- Les flexibles de raccordement ne
sont pas correctement visser dans
le corps.
- Joint torique sous les flexible de
raccordements défectueux
- Limiteur de température mal
positionné
Montage (voir pages 33)
Etalonnage (voir pages 38)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 40)
Diagramme du débit
(voir pages 40)
Pièces détachées (voir pages 53)
XXX = Couleurs
000 = Chromé
670 = Matt Black
800 = Aspect Acier Inox
Accessoires en option
ne fait pas partie de la fourniture
Adaptateur (G⅜ / G½)
#93395000 (voir pages 51 / 52)
Nettoyage (voir pages 46)
Instructions de service
(voir pages 39)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Classification acoustique et débit
(voir pages 56)
Solution
- Changer la cartouche
- Changer la cartouche
- Resserrer le flexible à la main.
- Changer le joint torique
- Positionner le limiteur de tempéra-
ture
3
