Montage und Anschluss -
Installation
1. Installation des Linienkopplers in die Schalterdose.
Installation of the line coupler in an installation box.
2. Anschluss des Linienkopplers an den KNX-Bus.
Connection of the line coupler to the KNX bus.
3. Zuschalten der KNX-Busspannung.
Switch on the KNX bus voltage.

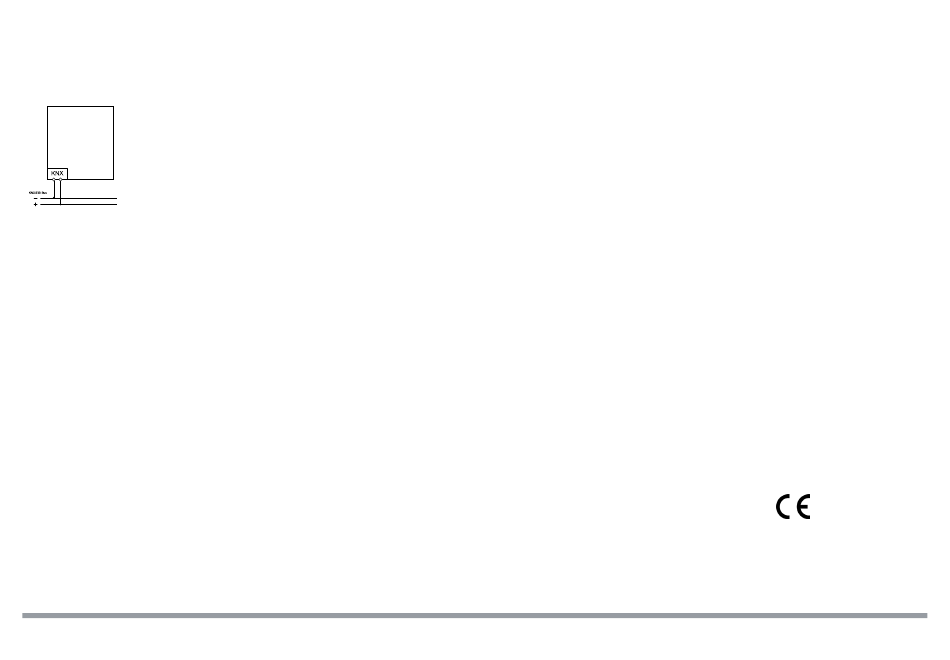

Anschlussbeispiel RF-LK001.03 -
Exemplary wiring diagram RF-LK001.03
Inbetriebnahme Linienkoppler RF+
- Commissioning Line Coupler RF+
Hinweis: Download des KNX Applikationsprogramms unter www.mdt.de/Downloads.html
Note: Download the KNX application at https://www.mdt.de/en/for-professionals/downloads.html
1. Physikalische Adresse vergeben und das Applikationsprogramm in der ETS einstellen.
Assign physical address and set the application in the ETS.
2. Physikalische Adresse und das Applikationsprogramm in den Linienkoppler laden.
Bei Aufforderung den Programmiertaster drücken.
Download the physical address and the application programme to the line coupler.
Press the programming button when prompted.
3. Nach erfolgreichem Programmiervorgang erlischt die LED.
After successful programming, the LED turns off.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 0923
Papiermühle 1
•
Beschreibung -
Description
Der MDT KNX RF+ Funk Linienkoppler verbindet KNX RF+ Geräte mit dem kabelgebundenen KNX Bus. Der Linienkoppler verfügt über um-
fangreiche Filterfunktionen zur Minimierung der Buslast auf der Funkstrecke und kann als Segmentkoppler in einer Linie eingesetzt werden.
(Segmentkoppler-Funktion ab ETS 6 verfügbar)
Die Montage muss in trockenen Innenräumen erfolgen.
The MDT KNX RF+ Line Coupler connects KNX RF+ devices to the wired KNX bus. The line coupler has extensive filter functions to minimise
the bus load on the RF side and can be used as a segment coupler in a line. (Segment coupler function available as of from the ETS 6)
The installation must be carried out in dry rooms.
EU Konformitätserklärung, Linienkoppler RF+
EU Declaration of Confirmity, Line Coupler RF+
MDT technologies GmbH erklärt, dass der Funkanlagentyp RF-LK001.03 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-
Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.mdt.de/download/MDT_CERFLK_03.pdf
MDT technologies GmbH declares that the radio equipment type RF-LK001.03 complies with Directive 2014/53/EU.
The full text of the EU declaration of confirmity is available at the following internet address: www.mdt.de/download/MDT_CERFLK_03.pdf
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
