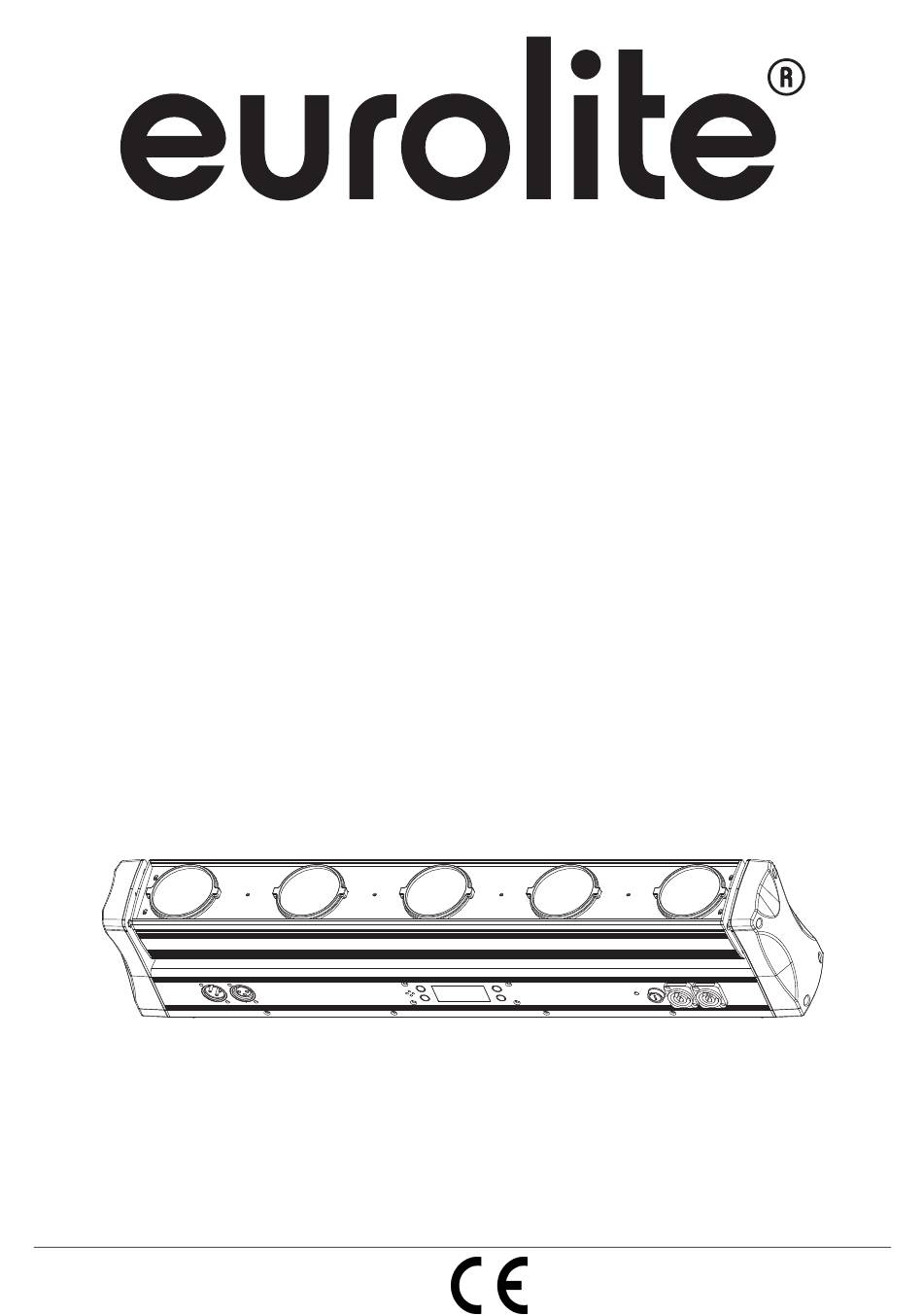

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED BBS-5 Bar Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer: 51930271 This user manual is valid for the article number: 51930271 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/27 00079729.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED BBS-5 Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Seite 5 BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
- Seite 6 GERÄTEBESCHREIBUNG Features LED-Beam-Leiste mit TILT-Bewegung und 7-W-LEDs • Stufenlose Kippbewegung über Steuereinheit oder DMX • Ausgestattet mit fünf weißen 7-W-LEDs • 7, 8 oder 12 DMX-Kanäle wählbar • Jede LED kann einzeln angesteuert werden • Für Pixelmapping-Anwendungen gut geeignet • Bestens geeignet als Beam Effekt ins Publikum •...
- Seite 7 INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
- Seite 8 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie das Gerät ausschließlich über zwei geeignete Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist.
- Seite 9 DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.
- Seite 10 Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
- Seite 11 Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Durch Drücken der Mode-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der Up/Down-Taste können Sie die MODE Auswahl verändern.
- Seite 12 DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Das Gerät verfügt über drei verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie zuvor beschrieben, den DMX-Kanal-Modus definieren.
- Seite 13 DMX-Protokoll Mode/Channel Decimal Hexad. Percentage S/F Eigenschaft Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 00 FF 100% bis 100 % Strobe 00 0A Keine Funktion 0B FF 100% Strobe-Effekt mit zunehmender Geschwindigkeit Interne Programme 00 0A Keine Funktion 0B 32 Internes Programm 1 33 5A 20% 35% Internes Programm 2...
- Seite 14 REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
- Seite 15 TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 60 W DMX-Steuerkanäle: 7/8/12 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 30 Hz LED-Typ: 7-W, weiß Anzahl der LEDs: Max. Kippbewegung (TILT): 240° Abstrahlwinkel: 2° Maße (LxBxH): 663 x 80 x 143 mm Gewicht: 5,10 kg Maximale Umgebungstemperatur T...
- Seite 16 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BBS-5 Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 17 This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.
- Seite 18 shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°...
- Seite 19 Overview (1) Housing (9) Display (2) Rubber foot (10) Down button (3) 3-pin DMX input (11) Up button (4) 3-pin DMX output (12) LED bar (5) Safety bond hole (13) Fuseholder (6) Microphone (14) Power input (7) Enter button (15) Power output (8) Mode button INSTALLATION Rigging...
- Seite 20 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.
- Seite 21 Pull the safety bond through the hole on the bottom of the base and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety bond which already held the strain of a crash or which is defective must not be used again.
- Seite 22 Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for connecting several devices.
- Seite 23 OPERATION After you connected the spot to the mains, the EUROLITE LED BBS-5 Bar starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. The device has two operating modes. It can be operated in Stand Alone Mode via the Control Board or in DMX-controlled mode via every standard DMX controller.
- Seite 24 The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the LED BBS-5 Bar will respond to the controller. If you set, for example, the address in the 12 channel mode to channel 13, the LED BBS-5 Bar will use the channel 13 to 24 for control.
- Seite 25 DMX-protocol Mode/Channel Decimal Hexad. Percentage S/F Feature Dimmer intensity Gradual adjustment of the dimmer intensity from 0 255 00 FF 0% 100% to 100 % Strobe 00 0A No function 255 0B FF 4% 100% Strobe-effect with increasing speed Internal programs 00 0A No function 0B 32...
- Seite 26 CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
- Seite 27 TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 60 W DMX control channels: 7/8/12 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Flash-rate: 30 Hz LED type: 7 W, white Number of LEDs: Maximum TILT-movement: 240° Beam angle: 2°...
