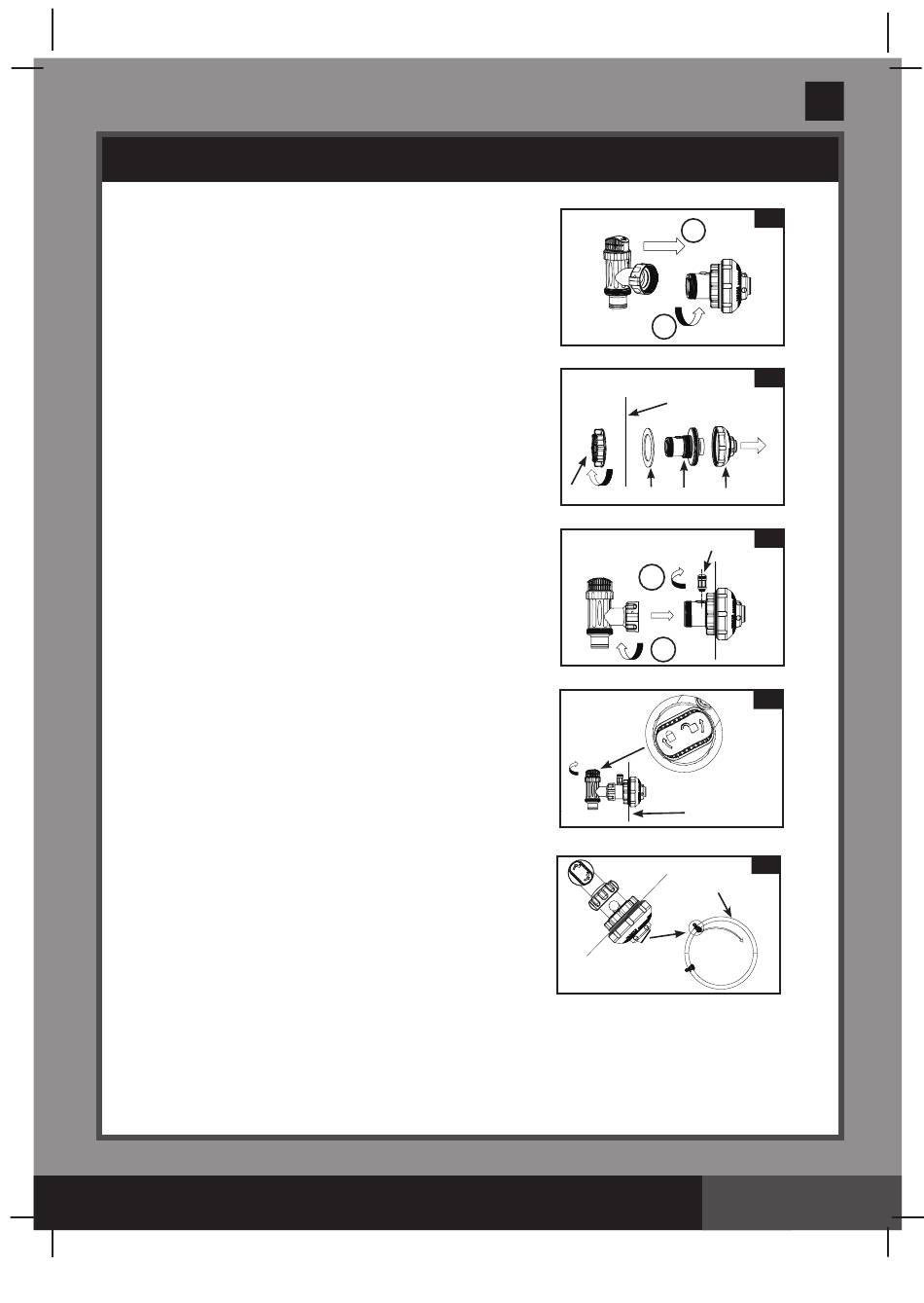

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1.
Schrauben Sie die Kolbenventilverbindung
gegen den Uhrzeigersinn vom Schraubanschluss
der Luftzufuhr (42) ab
Achten Sie darauf dass der Stufendichtungsring
(23) auf seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen sicheren Platz.
2.
Schrauben Sie die Siebmutter (24) gegen den
Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (42) ab.
Unterlegscheibe (25) in die Schraubverbindung
(42).
3. Bringen Sie den Stutzen und den Absperrschieber
an der oberen Position vom Poolwassereinlauf
an.
Führen Sie die Düsenverbindung (27 und 42)
von der Innenseite der Beckenfolie in eine der
vorgebohrten Öffnungen ein. Die Unterlegscheibe
bleibt dabei am Anschluss und wird an die
Innenseite der Folienwand angedrückt.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten.
Siebmutter (24) mit der flachen Seite zur
Folienaußenseite zeigend im Uhrzeigersinn
wieder am Schraubanschluss für die Luftzufuhr
(42) an
(siehe dazu Zeichnung 6).
5.
Ziehen Sie die verstellbare Beckeneinlaufdüse
(27) und die Siebmutter (24) am
Schraubanschluss für die Luftzufuhr (42) handfest
an.
6. Nehmen Sie den Kolbenventilbausatz. Stellen Sie
sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7.
Schrauben Sie das Luftstrahlventil (41) am
Schraubanschluss für die Luftzufuhr (42) an.
HINWEIS:
Stellen Sie sicher, dass das
Luftstrahlventil fest angeschraubt ist und nach
oben zeigt. Schrauben Sie den
Kolbenventilanschluss im Uhrzeigersinn wieder
am Schraubanschluss für die Luftzufuhr (42) an
(siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle. Stellen
Sie sicher, dass der Ventilkolben sicher bzw. fest
geschlossen ist. Dieser verhindert, dass das
Wasser bei der Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Mundstückkopfes so ein, dass sie
vom Poolabfluss wegzeigt (siehe dazu
Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt werden.
Anweisungen hierfür finden sich im
Benutzerhandbuch für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(195GS) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/20/2016
(siehe dazu Zeichnung 5).
Stecken Sie die
Schrauben Sie nun die
Deutsch
2
1
AUSKLEIDUNG
INNENWAND
24
25
42
27
41
1
2
AUSKLEIDUNG
INNENWAND
POOL
FLIESSRICHTUNG
Seite 7
195
GS
5
6
7
8
9
