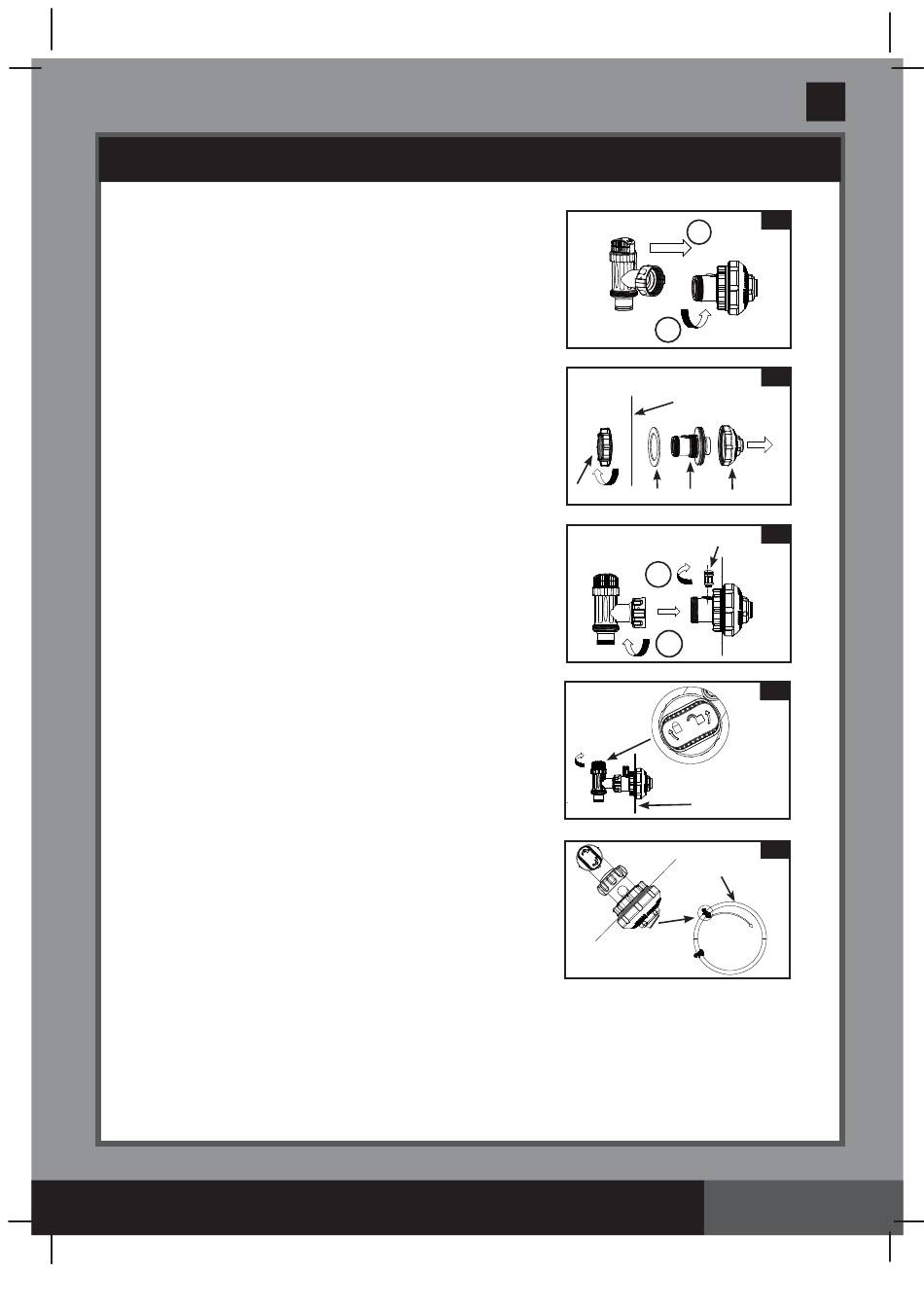

POOL - EINLAUFDÜSE & ABSPERRSCHIEBER EINRICHTUNG ( optional )
1. Schrauben Sie die Absperrschieber-Einheit gegen
den Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (17) ab (siehe dazu Zeichnung 5).
Achten Sie darauf, dass der Stufendichtungsring
(11) auf seinem Platz bleibt. Legen Sie den
Absperrschieber am Boden auf einen sicheren
Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (17) ab. Stecken Sie die Unterlegscheibe
(13) in die Schraubverbindung (17).
3. Bringen Sie die Düse und den Absperrschieber
an der oberen Position vom Poolwassereinlauf
an. Führen Sie die Düsenverbindung (15 und 17)
von der Innenseite der Beckenfolie in eine der
vorgebohrten Öffnungen ein. Die Unterlegscheibe
bleibt dabei am Anschluss und wird an die
Innenseite der Folienwand angedrückt.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie nun die Filtermutter (12)
mit der flachen Seite zur Folienaußenseite zeigend
im Uhrzeigersinn wieder am Schraubanschluss für
die Luftzufuhr (17) an (siehe dazu Zeichnung 6).
5. Ziehen Sie die verstellbare Beckeneinlaufdüse (15)
und die Filtermutter (12) am Schraubanschluss für
die Luftzufuhr (17) handfest an.
6. Nehmen Sie die Absperrschieber-Einheit. Stellen
Sie sicher, dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7. Schrauben Sie das Luftstrahlventil (16) an den
Schraubanschluss für die Luftzufuhr (17).
HINWEIS: Stellen Sie sicher, dass das
Luftstrahlventil fest angeschraubt ist und nach oben
zeigt. Schrauben Sie die Absperrschieber-Einheit
im Uhrzeigersinn wieder am Schraubanschluss für
die Luftzufuhr (17) an (siehe dazu Zeichnung 7).
8. Drehen Sie den Absperrschieber-Griff im
Uhrzeigersinn auf schließen. Stellen Sie sicher,
dass der Absperrschieber sicher bzw. fest
geschlossen ist. Dieser verhindert, dass das
Wasser bei der Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Düsenkopfes so ein, dass sie vom
Poolabfluss wegzeigt (siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich im
Benutzerhandbuch für den Aufstellpool.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(108GS) MODEL 636G FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/20/2020
12
HINWEIS: Verschließen Sie
das Luftstrahlventil (16) unter
normalen Umständen, oder
während die Pumpe läuft, nicht
mit der Ventilkappe (18). Siehe
"Anleitung zur Fehlerbehebung".
108
Deutsch
GS
5
2
1
6
POOLFOLIE
INNENSEITE
13 15
17
7
16
1
2
8
POOLFOLIE
INNENSEITE
9
POOL
FLIESSRICHTUNG
