 Stecken Sie den anderen Stecker in die RJ-45-Buchse der RJ45 Konfigurations-Schnittstelle MGMT.

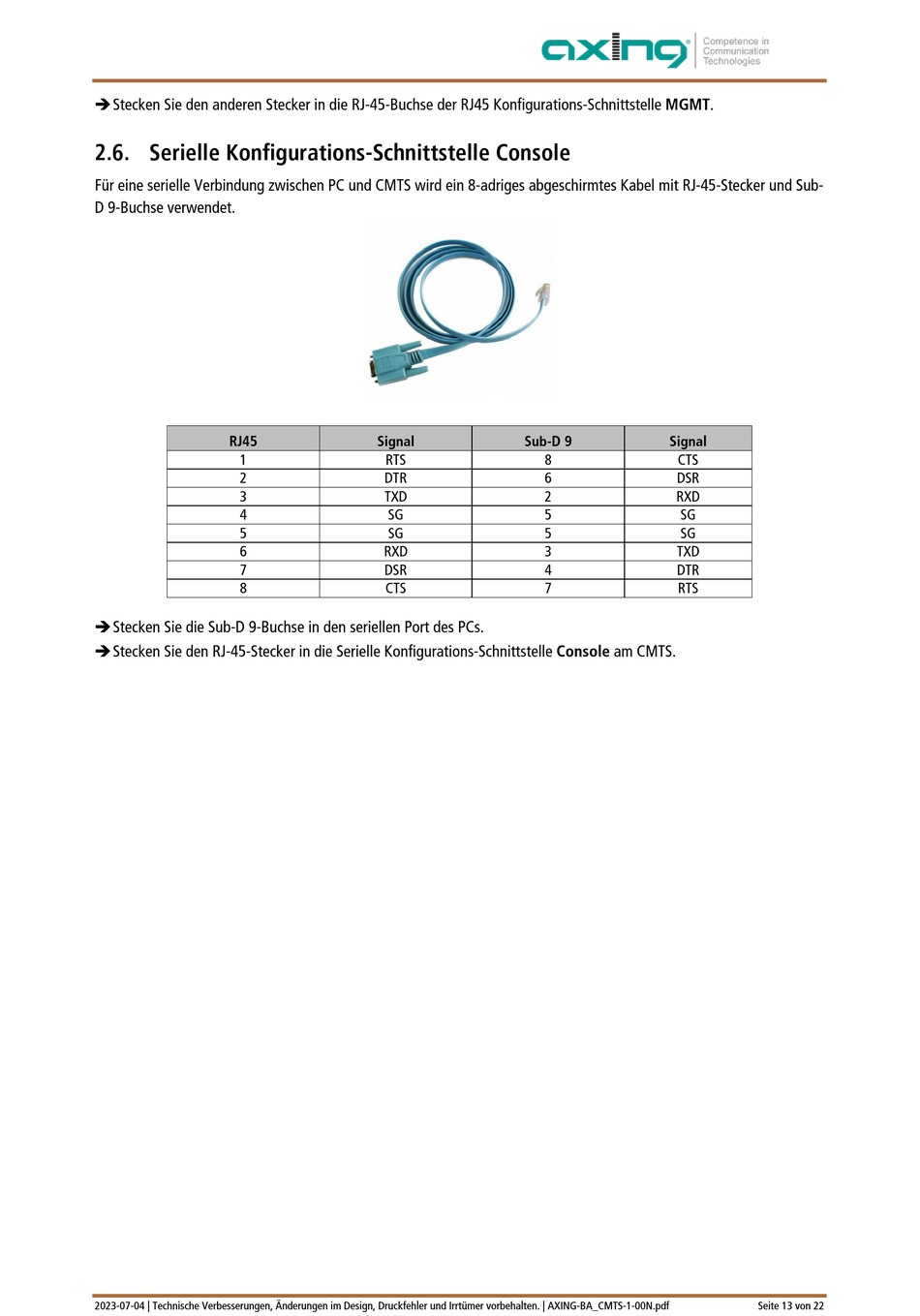

2.6. Serielle Konfigurations-Schnittstelle Console

Für eine serielle Verbindung zwischen PC und CMTS wird ein 8-adriges abgeschirmtes Kabel mit RJ-45-Stecker und Sub-
D 9-Buchse verwendet.
RJ45
1
2
3
4
5
6
7
8
 Stecken Sie die Sub-D 9-Buchse in den seriellen Port des PCs.
 Stecken Sie den RJ-45-Stecker in die Serielle Konfigurations-Schnittstelle Console am CMTS.
2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf
Signal Sub-D 9
RTS 8
DTR 6
TXD 2
SG 5
SG 5
RXD 3
DSR 4
CTS 7
Signal
CTS
DSR
RXD
SG
SG
TXD
DTR
RTS
