Betriebsanleitung | CMTS 1-00N | Cable Modem Termination System

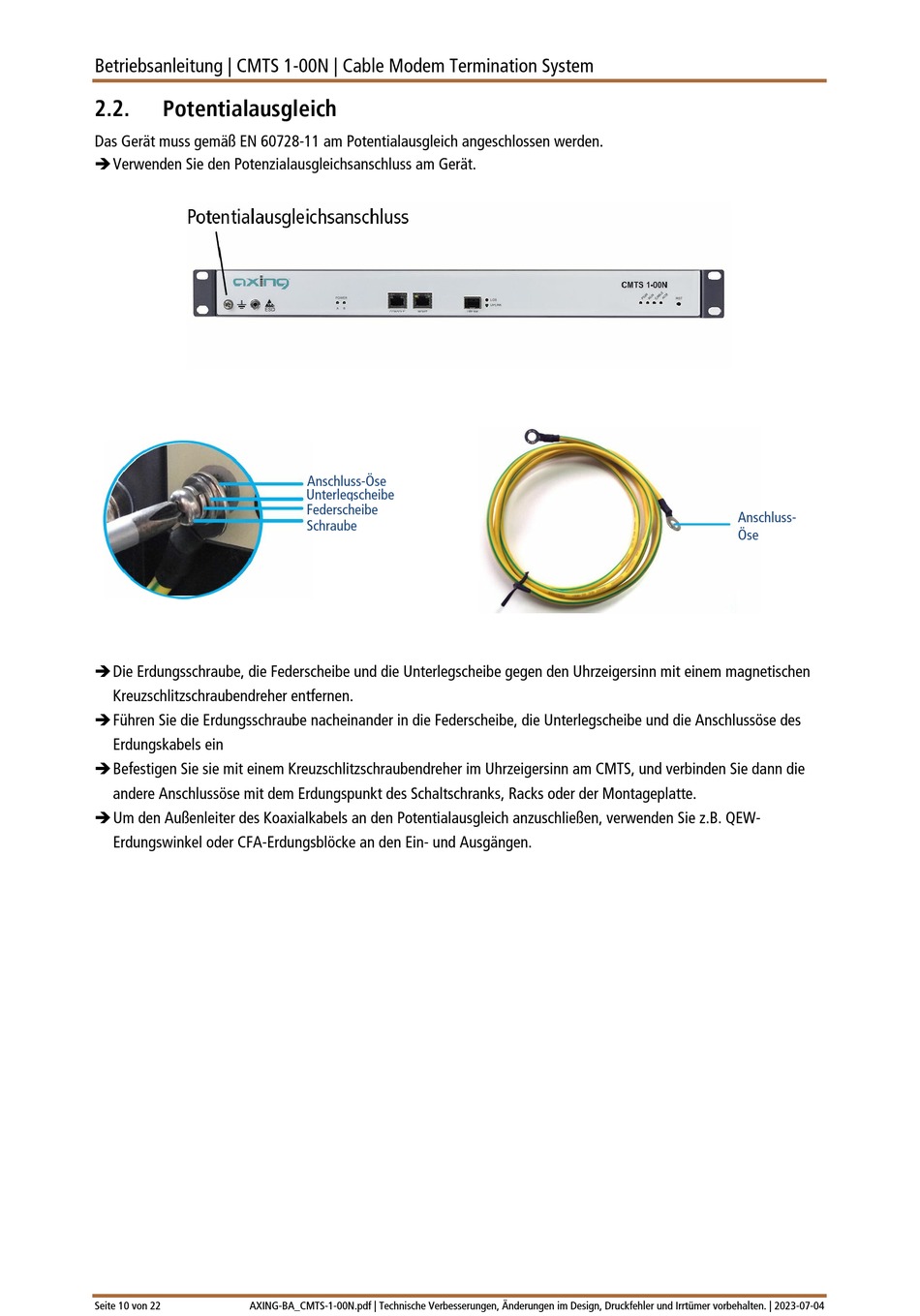

2.2.

Potentialausgleich

Das Gerät muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät.
 Die Erdungsschraube, die Federscheibe und die Unterlegscheibe gegen den Uhrzeigersinn mit einem magnetischen
Kreuzschlitzschraubendreher entfernen.
 Führen Sie die Erdungsschraube nacheinander in die Federscheibe, die Unterlegscheibe und die Anschlussöse des
Erdungskabels ein
 Befestigen Sie sie mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn am CMTS, und verbinden Sie dann die
andere Anschlussöse mit dem Erdungspunkt des Schaltschranks, Racks oder der Montageplatte.
 Um den Außenleiter des Koaxialkabels an den Potentialausgleich anzuschließen, verwenden Sie z.B. QEW-
Erdungswinkel oder CFA-Erdungsblöcke an den Ein- und Ausgängen.
Seite 10 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04
Anschluss-Öse
Unterlegscheibe
Federscheibe
Schraube
Anschluss-
Öse
