TQ Drive Unit HPR50 Benutzerhandbuch Seite 10

3.2 Montageposition Speedsensor
Die Geschwindigkeit des E-Bikes wird mit Hilfe eines Magneten (Pos. 2 in
Abb. 2) gemessen, der Impulse am Speedsensor (Pos. 1 in Abb. 2) auslöst.
Der Speedsensor und der Magnet werden beim Hersteller mit einem Abstand
zwischen 1 mm und 8 mm (siehe Abb. 1) im Bereich des Hinterrades montiert.
HINWEIS
► Überprüfen Sie den korrekten Abstand zwischen Speedsensor und
Magnet, wenn die Geschwindigkeit Display falsche Werte anzeigt oder
ausfällt.
► Achten Sie bei Montagearbeiten am Hinterrad darauf, dass Sie den
Sensor oder die Sensorhalterung nicht beschädigen. Lassen Sie alle
Arbeiten wie Reparatur, Montage, Service und Wartung ausschließlich
von einem von TQ autorisierten Fahrradhändler durchführen.
► Stellen Sie sicher, dass der Speedsensor und der Magnet frei von
Schmutz sind, um Signalstörungen zu vermeiden.
1

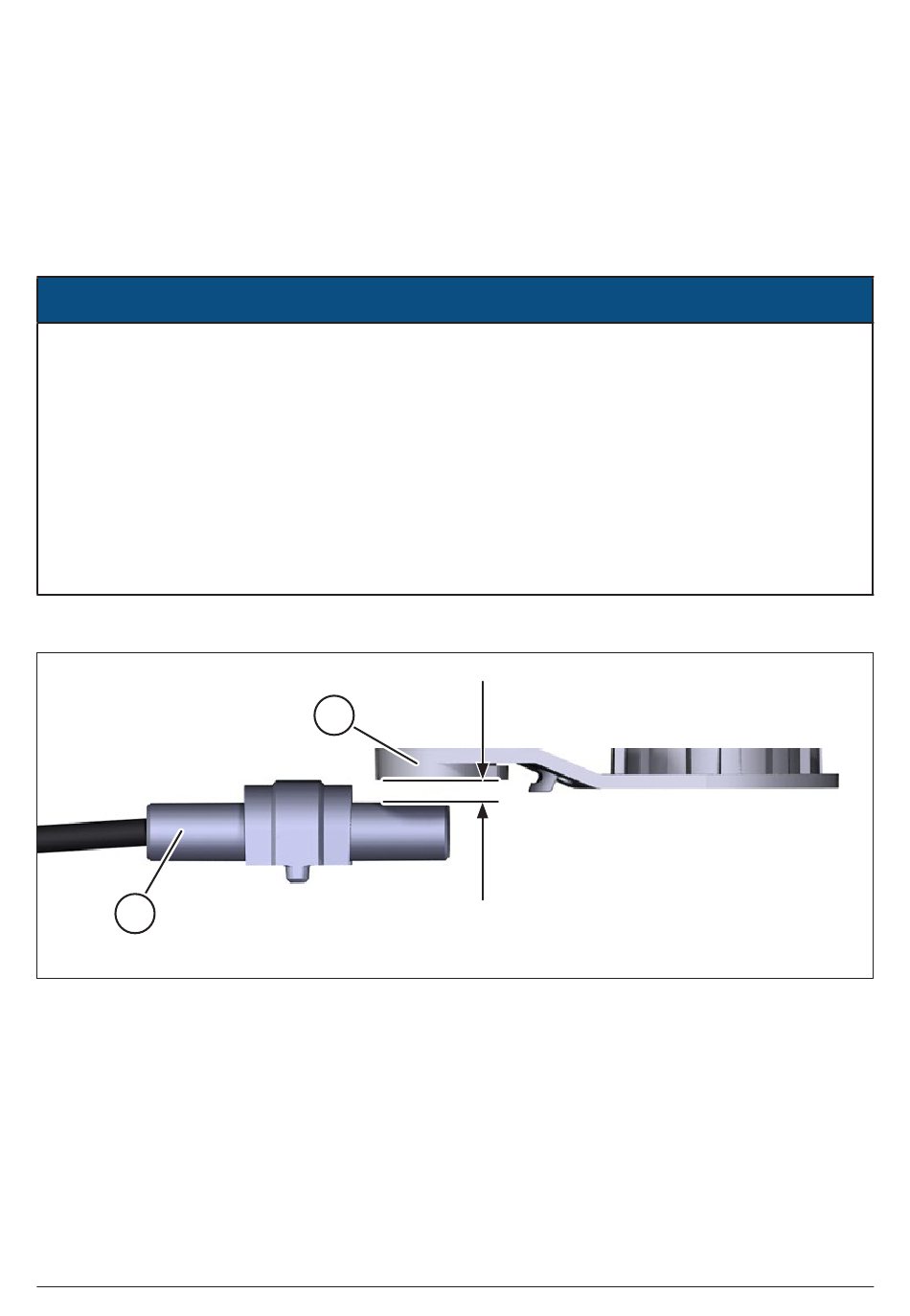

Abb. 2: Montage - Abstand zwischen Geschwindigkeitssensor und Magnet
DE - 10
2
1 mm - 8 mm
