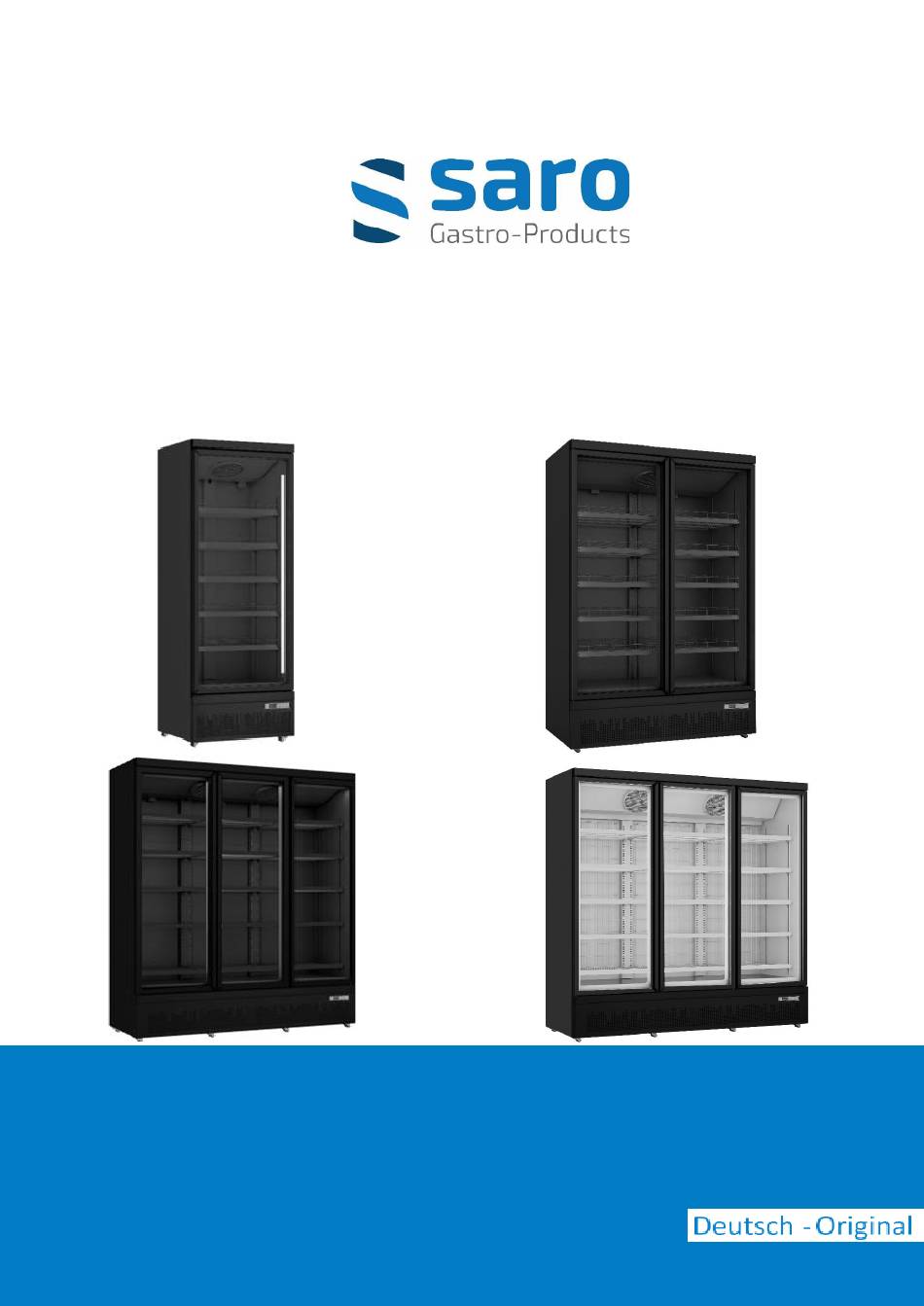

- Seite 1 Seite 1 von 32 Betriebsanleitung Tiefkühlschrank Modell GTK 560 PRO / GTK 930 PRO / GTK 1480 (S) PRO 08/23 SvN...
- Seite 2 Seite 2 von 32 INHALT Lieferumfang ................................3 Normen und Richtlinien ............................3 Technische Übersicht ............................3/4 Symbolerklärungen ..............................4 Allgemeine Hinweise ............................... 5 Sicherheitshinweise ............................... 6 Geräteaufstellung ................................7 Geräteanschluss ..............................7 Struktur und Teile ..............................8 Erste Inbetriebnahme ............................. 8 Bedienung –...
- Seite 3 Seite 3 von 32 Sehr geehrter Kunde, wir gratulieren Ihnen zu Ihrem neuen SARO-Tiefkühlschrank GTK 560 PRO, GTK 930 PRO, GTK 1480 (S) PRO. Der von Ihnen erworbene Artikel wurde für die gewerbliche Nutzung in Restaurants, Hotels, Cafés, Kantinen und Supermärkten entwickelt. Besonders eignet sich der Tiefkühlschrank für die Lagerung und den Verkauf von Lebensmitteln.
- Seite 4 GTK 1480 (S) PRO: 68 dB Kühlungsart Statische Kühlung mit Umluftventilator Automatische Abtauung Füße/Rollen GTK 560 PRO: 4 Rollen (360° drehbar) GTK 930 PRO: 4 Rollen (360° drehbar) GTK 1480 (S): 8 Rollen (360° drehbar) Temperaturbereich -15 / -18 °C...
- Seite 5 Seite 5 von 32 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •...
- Seite 6 Seite 6 von 32 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn-baren oder explosiven Stoffen. •...
- Seite 7 Seite 7 von 32 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen.
- Seite 8 Seite 8 von 32 STRUKTUR UND TEILE Beispiel: Modell GTK 530 PRO ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an.
- Seite 9 Seite 9 von 32 Einschalten - Stecken Sie den Netzstecker in Steckdose. Das Gerät schaltet sich ein. Bedienung über das Display Beim ersten Einschalten drücken Sie die ▼-Taste einmal, um die Verzögerung des Kompressors zu deaktivieren und den Kompressor sofort zur Kühlung zu starten. 1.
- Seite 10 Seite 10 von 32 KÜHLGERÄT AUßER BETRIEB NEHMEN / LAGERUNG /TRANSPORT Nehmen Sie alle Lebensmittel heraus, schalten Sie das Gerät aus, ziehen Sie den Netzstecker. Reinigen Sie das Gerät innen und außen gründlich und öffnen Sie die Tür, damit das Gerät ausreichend trocknen kann. Ist es trocken und soll das Gerät für eine längere Zeit nicht benutzt werden, stellen sie es an einem trockenen, staubfreien und nicht heißen Ort ab.
- Seite 11 Seite 11 von 32 STROMLAUFPLAN GTK 560 PRO: GTK 930 PRO: 08/23 SvN...
- Seite 12 Seite 12 von 32 GTK 1480 (S) PRO: EXPLOSIONSZEICHNUNG: GTK 530 PRO 08/23 SvN...
- Seite 13 Seite 13 von 32 EXPLOSIONSZEICHNUNG – Legende GTK 530 PRO Top decoration panel Obere Leiste/Blende Glass door Glastüre Front grill Vordere untere Blende Castor Rolle Digital controller Digitales Thermostat Fan switch Türkontaktschalter für Lüfter Evaporator fan motor panel holder Halterung für Verdampfer/Lüftermotor Evaporator Verdampfer Evaporator fan motor...
- Seite 14 Seite 14 von 32 EXPLOSIONSZEICHNUNG: GTK 930 PRO EXPLOSIONSZEICHNUNG – Legende GTK 930 PRO Top decoration panel Obere Leiste/Blende Glass door left Glastüre links Front grill Vordere untere Blende Castor Rolle Glass door left Glastüre links Digital controller Digitales Thermostat Fan switch Türkontaktschalter für Lüfter Evaporator fan motor panel holder...
- Seite 15 Seite 15 von 32 Solenoid valve Magnetventil Dry filter Trockenfilter LED driver LED Treiber Power plug Netzstecker EXPLOSIONSZEICHNUNG: GTK 1480 (S) PRO EXPLOSIONSZEICHNUNG – Legende GTK 1480 (S) PRO Top decoration panel Obere Leiste/Blende Glass door left (453-5850) Glastüre links Front grill Vordere untere Blende Castor...
- Seite 16 Seite 16 von 32 Middle shelf white/black Mittleres Rost weiß/schwarz K-Clip Rost Halterung/Clip Door gasket (453-5815) Türdichtung Condenser (453-5760) Kondensator LED light LED-Licht LED light LED-Licht Condenser fan motor blade Kondensator Lüfterflügel Condenser fan motor Lüftermotor für Kondensator Transformer (453-5830) Trafo Compressor Kompressor...
- Seite 17 Falls vorhanden (Name des Händlers) E-Mail-Adresse des Verkäufers Eventuell Weitere Notizen Name des Verkäufers Made in P.R.C for: SARO Gastro-Products GmbH Sandbahn 6, 46446 Emmerich am Rhein, Germany Tel. +49 (0) 2822 9258-0 +49 (0) 2822 18192 E-Mail info@saro.de www.saro.de Hinweis: Technische- / Design- / Modelländerungen und Irrtümer vorbehalten.
- Seite 18 Seite 18 von 32 Operating instructions Freezer Modell GTK 560 PRO / GTK 930 PRO / GTK 1480 (S) PRO 08/23 SvN...
- Seite 19 Seite 19 von 32 CONTENTS Scope of delivery ..............................20 Standards and guidelines ............................ 20 Technical overview ............................20/21 Explanation of symbols ............................21 General notes ................................22 Safety instructions ..............................22/23 Installation ..................................23 Connection ................................24 Structure and parts ............................... 24 First commissioning ..............................
- Seite 20 Seite 20 von 32 Dear Customer, Congratulations on your new SARO freezer GTK 560 PRO, GTK 930 PRO, GTK 1480 (S) PRO. The item you have purchased is designed for commercial use in restaurants, hotels, cafés, canteens and supermarkets. The freezer is particularly suitable for the storage and sale of food.
- Seite 21 GTK 1480 (S) PRO: 220-240 V / 50 Hz / 1.58 kW Dimensions inside GTK 560 PRO: W 660 x D 595 x H 1568 mm GTK 930 PRO: W 1163 x D 595 x H 1620 mm GTK 1480 (S) PRO: W 1790 x D 595 x H 1660 mm...
- Seite 22 Seite 22 von 32 GENERAL NOTES • Keep these operating instructions within easy reach near the unit. • The manufacturer/dealer cannot be held responsible for damage caused by failure to observe these operating instructions. • If these operating instructions are not observed, the safety of the appliance is no longer guaranteed. •...
- Seite 23 Seite 23 von 32 Do not cover or block the air openings. • Do not tilt the unit more than 45 degrees. • Before connecting to your mains, check that the type of current and mains voltage correspond to the specifications on the type plate.
- Seite 24 Seite 24 von 32 CONNECTION After prolonged transport, the unit should not be put into operation until 24 hours have elapsed, also after strong inclination; that the cooling circuit stabilises again, refrigerant distributes evenly again in order not to cause a defect, a malfunction. After short movement and inclination below 45 degrees, please wait 2 hours before connecting.
- Seite 25 Seite 25 von 32 OPERATION - SETTINGS Digital temperature controller This is an intelligent controller suitable for a 1 hp compressor. It has a temperature display, temperature control, manual and automatic defrost function, evaporator fan control, high and low temperature alarms, end of defrost time and temperature setting, value storage, self-test and parameter lock.
- Seite 26 Seite 26 von 32 MAINTENANCE The cooling unit requires very little maintenance. Approximately every 2 months, check the ventilation slots for dirt. Brush with a soft brush and at the same time vacuum up the dirt with a vacuum cleaner. STORAGE/TRANSPORT Remove all food items, turn off the device, and unplug it.
- Seite 27 Seite 27 von 32 CIRCUIT DIAGRAM GTK 560 PRO: GTK 930 PRO: 08/23 SvN...
- Seite 28 Seite 28 von 32 GTK 1480 (S) PRO: EXPLOSION DRAWING: GTK 530 PRO 08/23 SvN...
- Seite 29 Seite 29 von 32 EXPLOSION MARKING - Legend GTK 530 PRO Top decoration panel Door gasket Glass door Condenser Front grill LED ight Castor LED light Digital controller Condenser fan motor blade Fan switch Condenser fan motor Evaporator fan motor panel holder Transformer Evaporator Compressor...
- Seite 30 Seite 30 von 32 Glass door left Condenser fan motor blade Digital controller Condenser fan motor Fan switch Transformer Evaporator fan motor panel holder Compressor Evaporator Solenoid valve Evaporator fan motor Dry filter Evaporator fan motor blade LED driver Shelf Power plug K-Clip EXPLOSION DRAWING: GTK 1480 (S) PRO...
- Seite 31 Seite 31 von 32 Glass door right (453-5850) Condenser fan motor blade Digital controller (453-5805) Condenser fan motor Fan switch Tranformer (453-5830) Upper cover white Compressor Evaporator (453-5800) Solenoid valve Evaporator fan motor Dry filter Evaporator fan motor blade LED driver Lateral shalf white/black Power plug Middle shelf white/black...
- Seite 32 E-mail address of the seller Possibly More notes Name of the seller Made in P.R.C for: SARO Gastro-Products GmbH Sandbahn 6, 46446 Emmerich am Rhein, G e r m a n y Tel. +49 (0) 2822 9258-0 +49 (0) 2822 18192 E-mail info@saro.de...
