Kaba Erfassungseinheit RFID PIN
Vorgehen
1. Das Kabel durch die Rückwand oder den Distanzrahmen ziehen.
Die Rückwand oder den Distanzrahmen auf ebener Fläche festschrauben.


Das Kabel siphonartig wegführen, um das Eindringen von Wasser zu verhindern.
2. Die Kabellitzen an die Anschlussklemme anschliessen.
Eine Übersicht über die Anschlussklemmenbelegung, befindet sich im Kapitel 6.4.2

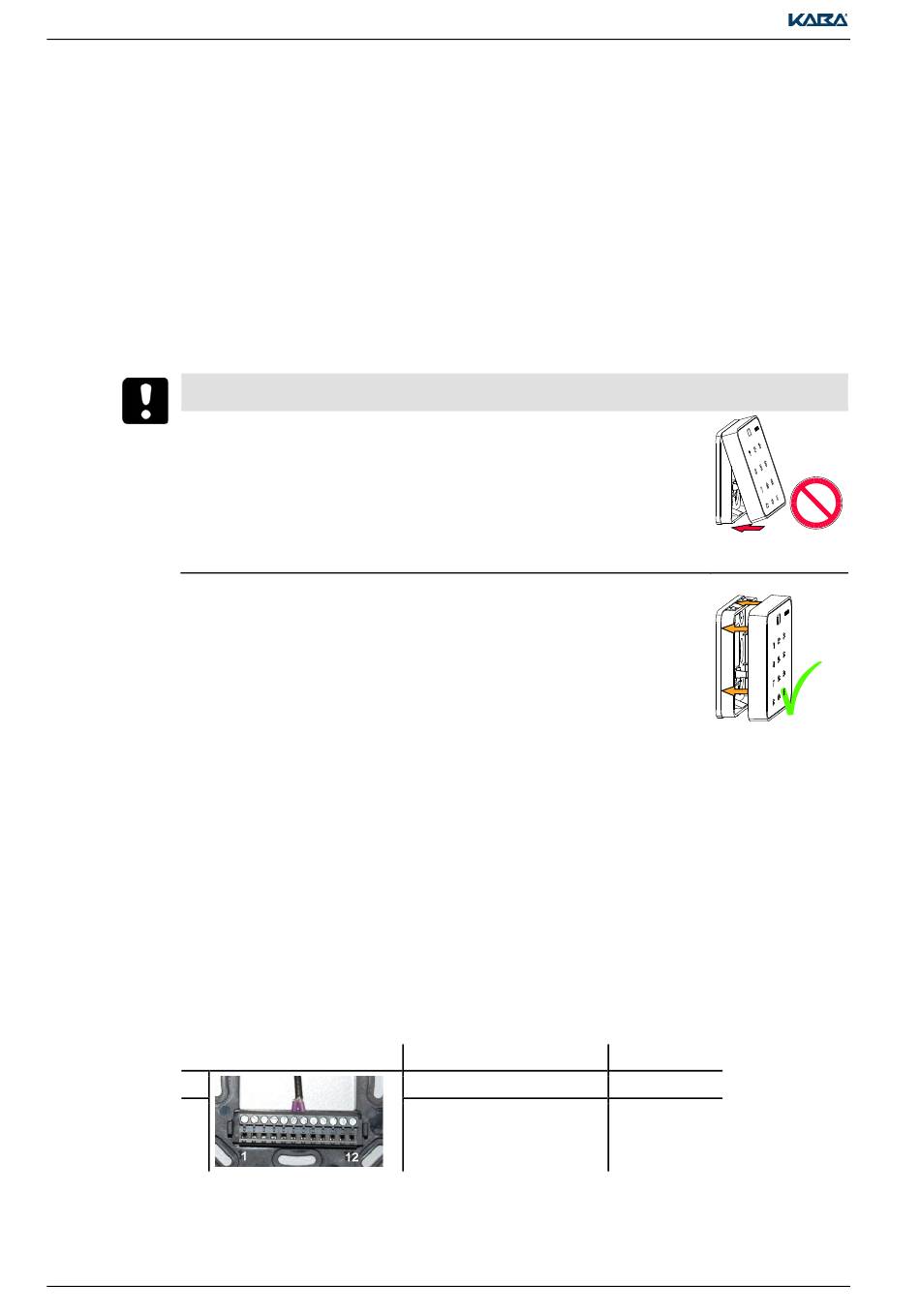

ACHTUNG
Die Stiftleiste kann beschädigt werden.
Nachfolge Anweisung beachten.
3. Die PIN-Tastatur parallel über die Rückwand oder den Distanzrahmen
schieben.
4. Die PIN-Tastatur gegen die Rückwand oder den Distanzrahmen drücken, bis sie oben und unten
hörbar einrastet.
6.4

Anschluss

6.4.1 Anschluss mit quickwire
Mit der neuartigen quickwire Technologie erfolgt die komplette Verdrahtung getrennt von der Elektronik
auf der Grundplatte (Rückwand oder Distanzrahmen). Die Elektronik wird bei der Inbetriebnahme als
Einheit montiert. Die praktische Klickverbindung erleichtert die Montage und auch im Falle einer
Reparatur ist die Erfassungseinheit schnell gewechselt.
Zusätzlich ist das Upgrade von einer Erfassungseinheit ohne PIN auf eine Erfassungseinheit mit PIN
ohne bzw. mit einer minimalen Verdrahtungsänderung möglich.
6.4.2

Koaxialkabel anschliessen

Klemmen-Nummer
6
7
28
Rückwand oder Distanzrahmen dürfen sich nicht deformieren.
Kleine Unebenheiten können mit der Dichtungsmatte ausgeglichen werden.
TM
Technologie
Bedeutung
Antennenkabel Schirmleiter
Antennenkabel Mittelleiter
Steuergerät
AS
A+
