5.3

Installation

5.3.1

Vorbereitung

Bei Bedarf Bohrungen für die Rahmenbefestigung erstellen.
Eine Masszeichnung des Rahmens befindet sich oben.
Aufputzkabelmontage:
ACHTUNG

Verdrahtungen nur im spannungslosen Zustand vornehmen.
Vorgehen
1. Das Kabel durch die Rückwand oder den Distanzrahmen ziehen.
Die Rückwand oder den Distanzrahmen auf ebener Fläche festschrauben.


Das Kabel siphonartig wegführen, um das Eindringen von Wasser zu verhindern.
2. Die Kabellitzen an die Anschlussklemme anschliessen.
Eine Übersicht über die Anschlussklemmenbelegung, befindet sich im Kapitel 5.4.2

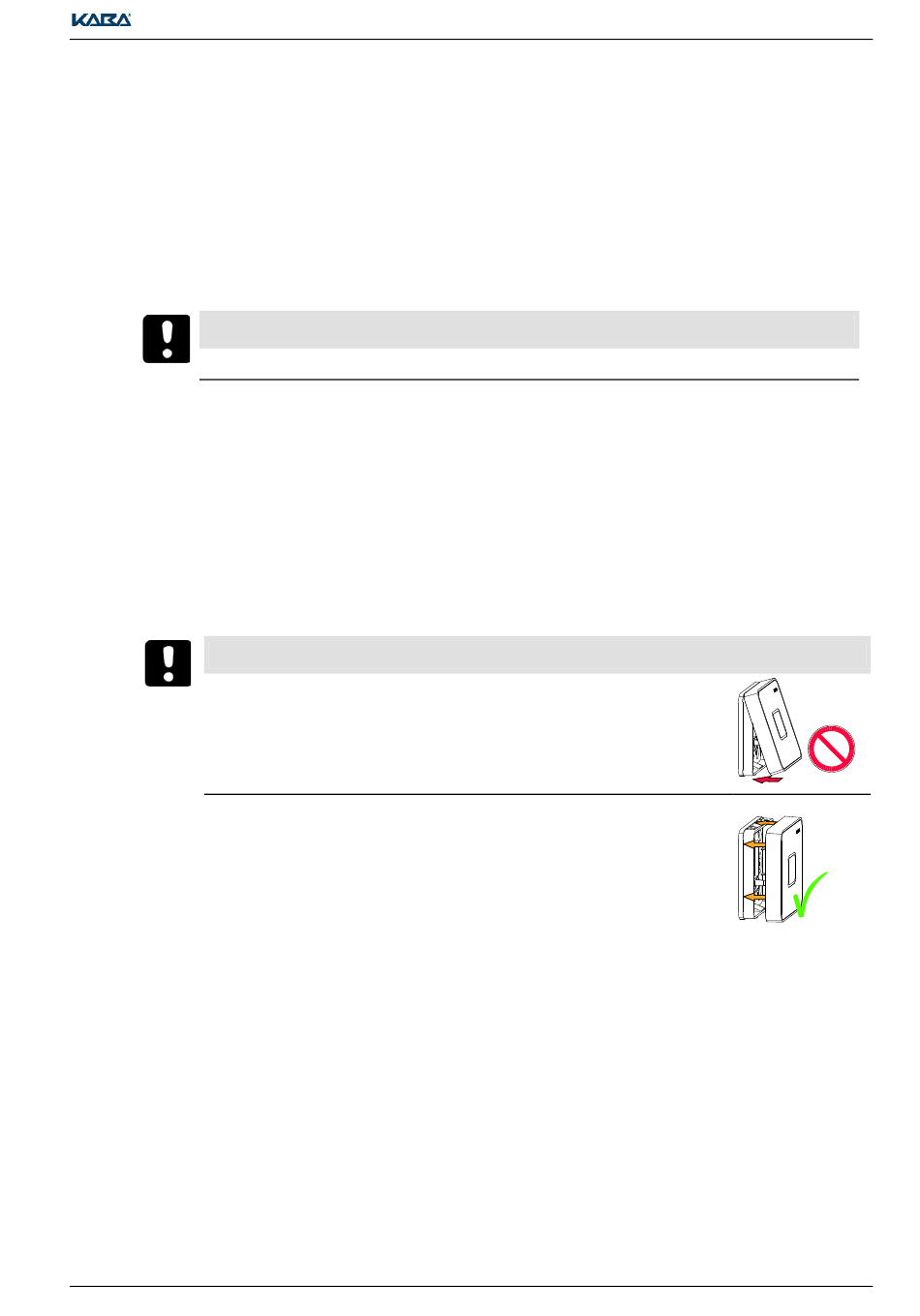

ACHTUNG
Die Stiftleiste kann beschädigt werden.
Nachfolge Anweisung beachten.
3. Die Erfassungseinheit parallel über die Rückwand oder den Distanzrahmen
schieben.
4. Die Erfassungseinheit gegen die Rückwand oder den Distanzrahmen drücken, bis sie oben und
unten hörbar einrastet.
TM_Registration_Units_RFID_V04_DE.docx

Den Distanzrahmen verwenden (nur im Innenraum).

Am Distanzrahmen die Durchführung ausbrechen.

Das Kabel unten oder seitlich siphonartig wegführen.
Rückwand oder Distanzrahmen dürfen sich nicht deformieren.
Kleine Unebenheiten können mit der Dichtungsmatte ausgeglichen werden.
Kaba Erfassungseinheit RFID
23
